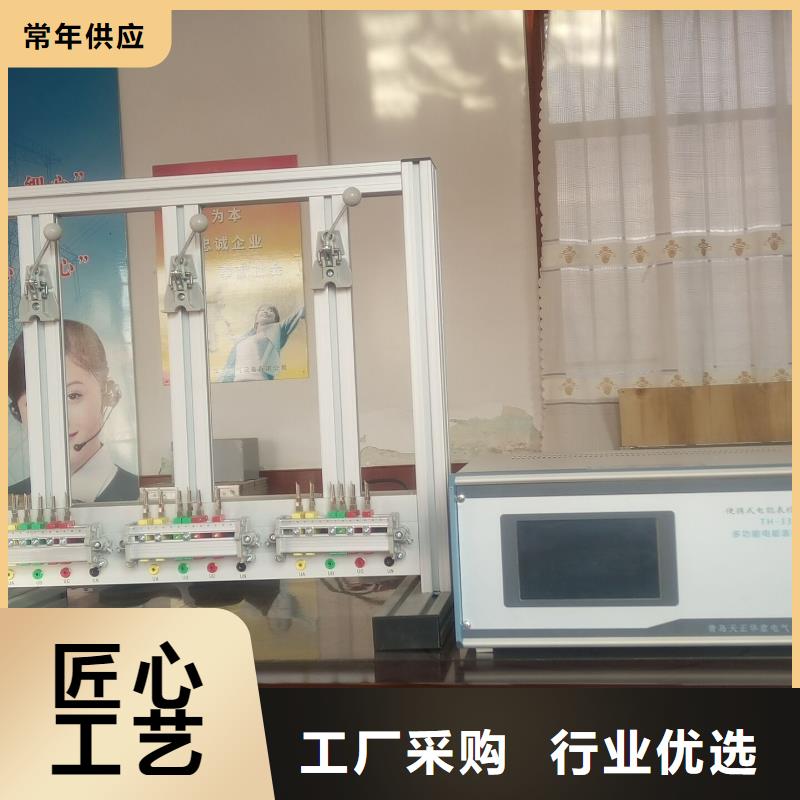

以下是:浙江湖州【三相指示仪表校验装置】厂家报价的图文介绍
浙江湖州三相电能表校验装置本操作3.1、整机及接线介绍⑴-- USB接口； - RS232通讯口；⑶—外电源插座；电源输入范围：55—480V；⑷--5A钳自修正端口； ⑸--电源开关。外电源和内部端子共用电源开关，有三个档位，中间为断开；三相电压输入插座，Umax ＝ 480V；⑺--电流钳接线座。A、B、C三相共三个专用七芯接线座；⑻-三相电流输入输出插座，Imax ＝ 10A；⑼--局号光电采样脉冲输入、局号１低频输出端口。（详见下页的正面接线俯视图）；⑽--局号低频脉冲输出、局号２光电采样脉冲输入端口。（详见脉冲信号接线介绍）脉冲信号接线介绍（光电头正面俯视图）①：地 局号１低频输入局号２低频输入：局号１低频输出（检定口正面俯视图）①：地 ＋5V 局号２低频输入 局号２低频输出 局号１低频输出3.3、电能脉冲输入、输出方法在现场测电能表时，电能脉冲取样的准确、快捷，直接影响到现场工作的效率。脉冲取样器有三种：光电采样器、手动开关、脉冲线。在同时校验两个电能表时，需要两个脉冲取样器，分别接入电能脉冲。3.3.1、电能脉冲输入?光电采样器它依靠两个松紧带或吸盘将自己固定在电能表上。具有自动跟踪、智能识别电度表上黑标的功能。不同的光电采样器在使用时有细微的区别，详见说明书。优点：结构简单、体积小便于携带，具有智能识别功能。缺点：电能表前盖有凸沿，才可固定住松紧带式的光电采样器。吸盘的使用寿命不如松紧带的长。一般不能用于电子式电能表的测试。局号１光电采样器接到《光电头》，局号２光电采样器接到《检定口》航空头。两种光电采样器可以互换。?手动开关主要用于在人工无法固定光电采样器的情况下，用手动开关来代替光电采样器校验机械式电能表。手动方式时，这时的圈数是指机械表转多少圈后按一次手动开关的意思，每按一次计算一次误差。光电方式时，机械表转一圈就要按一次手动开关。优点：简单可靠。 缺点：人为误差与个人的经验有关。局号１手动开关接到《光电头》，局号２手动开关接到《检定口》航空头。?脉冲线专为电子式电能表而设计的。一头接仪器光电头插座，另一头分为两条线，分别为黄色夹子是“局号1脉冲输入”，绿色是夹子“局号2脉冲输入”。黑色为“地”。?对于绝大部分厂家生产的电能表都可以通过以上的方式获取脉冲信号。?
浙江湖州三相电能表校验装置 电流量程自动转换功能本功能是为用户校表时使用方便而设置。在使用电流量程自动转换功能后，可认为装置电流输出量程在0-100A之间任意选择，一旦用户选择一个被校表额定电流后，输出电流指示均以该额定电流为100％时行显示换算，并且装置自动切换不同负荷点的电流量程。使用本功能的方法是： （1）开机后在5A量程下（或键盘上标志的九个电流量程中任一个量程）调节电流电位器使输出指示为100％。按“校值”键在被校表电流额定值“A”参数下设定被校表电流值。还可以同时设其它参数。按电能键，退出“校值”状态开始检验，这步是用户要使用电流量程自动转换功能的确认步骤，如果退出“校值”状态不按上述键，则表示用户设定了额定电流，但不使用电流量程自动转换功能。装置在收到确认额定电流后进入电流量程自动转换状态，此时键盘上九个电流量程灯全亮，表示电流自动转换。使用电流量程自动转换功能时只要按下相应电流负荷实验点键（或按自动键）不要再动电位器。电流显示以所设额定电流为100％，实际输出换算成百分比便显示。比如额定值为3A，输出6A显示200％，输出0.15A显示5％。（6）退出电流量程自动轮换状态只要按一下九个电流量程中任一个键，即选定该量程输出，其余电流量程灯灭，表示从自动轮换状态中退出。5、相位频率选择功能 改变相位频率的基本方法一是通过按“键和“f/φ”键微调输出；具体步骤是”键使其键灯亮；②再按键即可改变相位输出量的连续递增或递减，若改变f输出，其步骤是：重复按键，使其键灯灭；②再按“键，即可改变频率输出值，改变量为0若持续按下该时间超过1秒，就可完成频率输出连续递增或递减。二是通过直接设定相位（频率）值的方法改变。直接设定的步骤是：①按下“f/φ与设定”键，显示窗口需改变的量在闪动，表示准备接受资料；按数字键输入数字的大小代表你想改变的输出终位；③按一下“↑”键再按一下”键，符号闪动停止，电源按所设数据改变输出。当电源输出时，调节的相位不显示出来。内部相位已改变，当启动输出时，相位即按所调节显示。为方便使用相位还设有6个实验点，在有功校验COSф＝1时，1L时和1C无区别，在SINф时，1L＝90°，1C＝270°，电源的相位还可以选择负相序输出，这时要按“负序”键，键灯亮表示负相序，再按此键灯灭，退出同步，恢复原有状态。
浙江湖州三相电能表校验装置 手动校验功能校验之前首先要预置被校表参数，使用BDJ-3AC标准表需置7个参数，使用RM-10/11标准表需置8个参数，这些参数代码及定义是：A 被校表额定电流，4位有效数字。H 被校表电流过载倍数，2位有效数字 三 被校表启动电流千分值，两位有效数字。口 校验控制方式，1位有效数字，“1”表示用光电头 “2”表示用手动开关 被校表准确度，两位有效数字。n 校验圈数，两位有效数字。预置参数使用“校值”键，步骤是：（1）按该键，显示窗口出现全部参数，当前可预置参数的代码在闪动，重复按该键，代码将依次闪动。（2）选定代码后，按数字键，数字进入该参数位，同时将原有数字左移一位，本参数输入正确后，可按“校值”键输入下一个参数，比如输“n”值为5圈，要先按“0”再按 ”即可。（3）全部校验参数置好后，按“功率”“电能”等任一键即可退出预置参数状态。按“功率”键，显示标准表测量功率，Ｐ窗口显示１秒功率值，单位瓦特。按“电能”键Ｐ窗口将显示累计电能值，单 表位， 表示当地误差显示窗口）同时校３块表， 对应显示被校表误差。在使用光电头的手动校验时，没有收到光电头脉冲时 ＃为当地误差显示窗口）符号位置显示“ ，每收到一个光电头脉冲Ｇ１－Ｇ３会闪亮一次），当达到预定圈数，自动显示出误差并发出一声音响，装置能够连续不断地计算和显示误差，每次计算结果和累计脉冲数，可一直保 持到下一次校验结果替代为止，误差显示小数点后三位，当误差大于±１０时显示Ｅ。7、起动与潜动实验为了能打印出启动和潜动实验结果，设置了“起动”“潜动”键。按“起动”键可进行启电流实验结果 Ic显示被校表流过毫安值 显示“ISUA“，这时要调节电流可以用＋、-、键调节，每按一次＋ 、-键输出电流改变4千分之一，也可以用电位器进行调节。按“潜动”键可以进行潜动实验，此时电源内部切断输出电流， 、显示为 表示潜动，在潜动实验时，可以按数字键“ 表示相对应被校表潜动实验合格，打印时合格以 表示，不和格时， 谐波功能谐波功能使用首先要设定谐波值，然后按下“谐波”键后，P窗口显示 ，其余窗口无显示，待源按照设定的谐波准备好输出时，显示恢复正常，此时启动输出即带有谐波。如果谐波已经在上次合成好存在电源内，按“谐波”键可以自动转换成谐波输出，不用等待。
