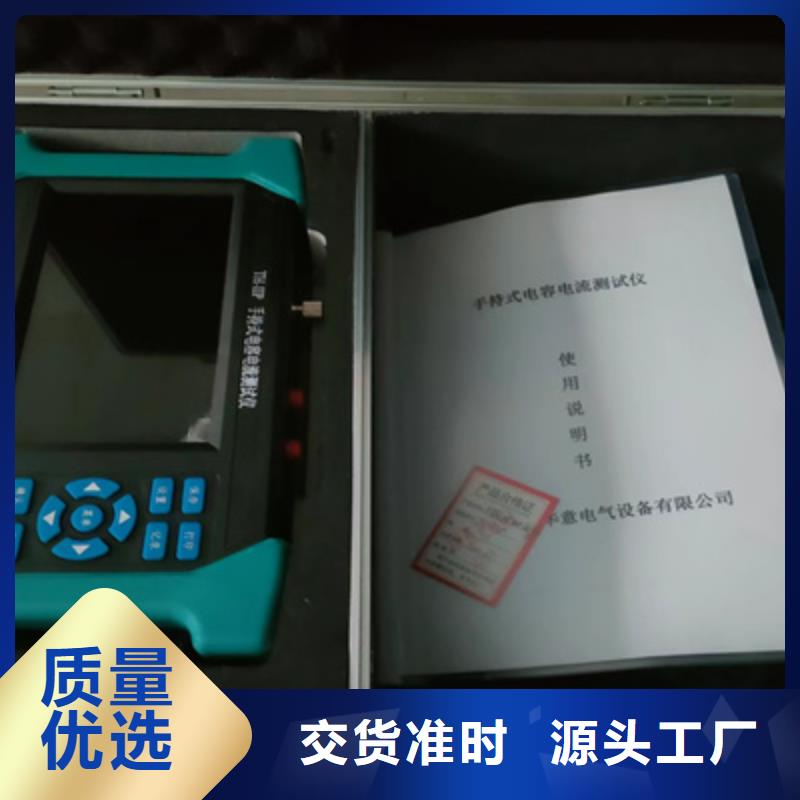

江苏徐州电容电流测试仪操作使用说明所有测试线接好以后,打开电源开关,仪器初始化后进入“开机界面”屏(见图13)。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记,方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项,按“确认”键进入所选功能。 设置完成按“启动/停止”,进行测试。2、数据测试图14 参数设置上图中,黑框中显示的测试电容为配网线路三相对地电容的总和,电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压,为实际上开口三角处的工频电压值,这个电压值过高会影响测量精度。U1,U2,I1,I2,A1,A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据,按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度,电量显示方式(电压值/百分比)还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言,有中文和英文两个选择项,改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出,请检查接线。5 当零序3U0电压过高时,如果正在进行电容电流测量过程,则自动停止测量过程;如果未启动测量,则不能启动测量过程,直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常,可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下:取一个10kV(其他电压等级亦可)的PT,在高压端接入一个已知电容量的电容(耐压大于100V即可),将二次侧主绕组a-x端(电压为)与测试仪的电流输出端连接,即从a-x端进行测量。设置仪器的“额定高压”为“10kV”(其它电压等级PT,按照PT电压等级设置)、“PT方式”设置为“1PT”,开始测量过程。如果测量结果和已知电容的电容量一致,说明该仪器工作正常、测量准确,可以用于现场测量。



江苏徐州电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法,分别如图9和图10所示。对于图9中这种4PT的接线方式,组成星形的三个PT的开口三角侧被短接,系统零序电压由第四个PT的测量线圈来测量,各相电压分别从A-N、B-N、C-N端测量。这种接线方式下,系统单相接地时N-L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N-L端串接入第四个PT的33V二次线圈,这样当系统单相接地时,N-L两端电压为91V(即57.7V+33.3V)。在图9和图10中,测量信号都是从N-L端注入。在图9中,零序PT(即第4个PT)的二次零序绕组是ox-oa绕组,其电压通常为(V),则测量时PT变比为。这种接线方式和变比下,对应于测试仪的“PT方式”中的“4PT”方式。也就是说,如果接线方式如图9所示,则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中,零序PT(即第4个PT)的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成,主绕组ox-oa的电压为(V),副绕组oxo-oao的电压为100/3V,则测量时PT变比为(其中为电力系统的线电压,如6kV、10kV或35kV)。这种接线方式下,对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意:在测量前还应将与PT二次绕组并联的其它PT二次绕组断开;退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式,当被测的三相对地电容小于30微法时(10kV电容电流约为55A),测量结果是准确的。但当被测系统对地电容容量太大时,测量结果就会随电容的增大而偏差较多。如果想要进行准确测量,可采用以下几种方法:1)如果系统中变压器有中性点或者有接地变压器,也可采用下面介绍的变压器中性点异频信号注入法进行测量。2)将4PT连接方式转变为3PT连接方式,然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下:对于4PT连接方式1和方式2, 将第四个PT高压侧短接,并将被短接的开口三角侧打开,从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。




江苏徐州电容电流测试仪又称为RCD(residual current protective device)检测仪、剩余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护器的漏电动作电流和漏电动作时间。国内外多年的运行经验表明,漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择,关系到用户的用电。因此对漏电开关测试仪的校准至关重要。TH-13是专门为漏电开关测试仪提供校准的装置。利用该校准装置可对漏电开关测试仪的主要测量功能进行校准,准确地评估漏电开关测试仪的计量性能。TH-13完全满足JJF1283-2011《剩余电流动作保护器动作特性检测仪校准规范》的计量要求。



江苏徐州电容电流测试仪使用条件环境温度 -10℃~50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz仪器功率 200W五、面板介绍图1Ua、Uo:测试线电源电压输出端;ua、 uo :测试线采样电压引入端;电流输入:电流钳接线引入端;电源开关:接通和断开交流电源;:仪器接地端子液 晶 屏:显示操作提示及测量数据键 盘:仪器各种功能的操作打 印 机:打印各种测量数据六、操作说明当仪器按要求接好测试线及电源线后,打开电源开关,液晶显示开机界面,如下图所示:图2延时两三秒钟后液晶显示主菜单,如下图所示:图3如果需要电容测试,在主菜单画面下,按↑ ↓键,选择 电容测试 后,按 确认 键,进入电容测量设定画面,如下图所示:图4在电容测量界面,按↑ ↓键选择被测电容类型,按 确认 键进入如下显示界面(选择单相电容):图5经过几秒钟时间,显示测试结果如下图所示:图6如果要打印数据,请按打印键,存储数据请按F1键,如果还需测量同相电压下的其他单相电容,可按返回键返回电容测试界面,将电流钳夹到被测电容上,按确认键重新测量。在电容测量界面,如果要测试三相电容,请按↑ ↓键选择被测三相电容类型,此时屏幕会根据三相类型显示当前需要测试哪一相,请根据所选择的相接线,比如如果选择三相△型电容测试,屏幕首先显示的界面
