以下是:江苏无锡绝缘油介电强度测试仪_互感器伏安特性测试仪厂家的图文介绍

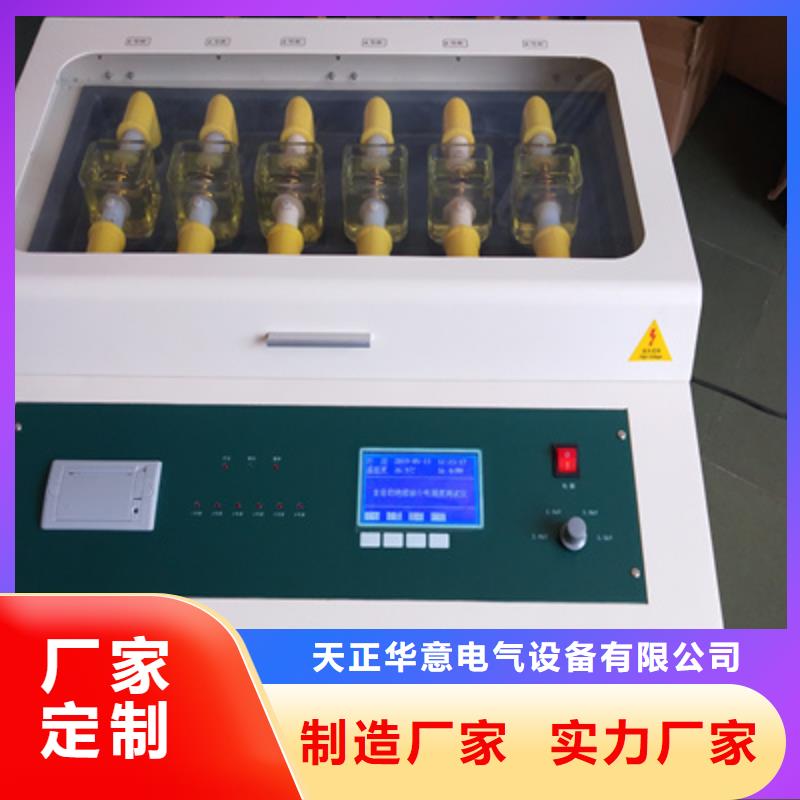

江苏无锡绝缘油介电强度测试仪使用条件 1. 环境温度 0～40℃2. 相对湿度≤85％3. 工作电源 AC 220V ± 10％4. 电源频率 50 ± 5 Hz5. 功率消耗＜200 W五、机箱及面板部件说明全自动绝缘油介电强度测试仪1.液晶显示屏；2.功能键；3.打印机；4.升压速率切换开关；5.指示灯；6.油杯仓盖；7.温、湿度传感器；8.地线柱；9.电源插口；10.电源开关；11.高压标志1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座 良好插接AC 220V 50Hz电源线；10. 电源开关 控制仪器电源通断；11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（增量Δ＝10 kV）。
江苏无锡绝缘油介电强度测试仪经反复征求意见，于2017 年 3 月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本细则是依据《电网公司变电检测管理规定（试行）》编制的第 65 分册《绝缘油颗粒数检测细则》，适用于 35kV 及以上变电站的变压器、电抗器等充油电气设备。本细则由电网公司运维检修部负责归口管理和解释。本细则起草单位：国网青海电力。本细则主要起草人：郑勇、路自强、冯超、王志惠、赵德祥、田生祥、杨放南。绝缘油颗粒数检测细则1 检测条件1.1 环境要求除非另有规定，检测均在当地大气条件下进行，且检测期间，大气环境条件应相对稳定。a) 取样应在良好的天气下进行。b) 检测温度不宜低于 5℃。c) 检测相对湿度不大于 80％。d) 仪器的校准和样品的准备和测试都应在洁净室或净化工作台完成。e) 试验室环境空气中，大于 0.5μm 的灰尘颗粒不得超过 35 万个/ m3，大于 5μm 的灰尘颗粒不得超过 3000 个/m3。1.2 待测样品要求a) 用洁净的 250ml 专用颗粒污染度取样瓶，从设备下部取样口采样 250ml。b) 油样在运输、保管过程中要注意样品的防尘、防震、避光和干燥等。1.3 人员要求进行绝缘油颗粒数检测的人员应具备如下条件:a) 熟悉绝缘油颗粒数检测技术的基本原理和标准。b) 了解绝缘油颗粒数检测仪的技术参数和性能。c) 掌握绝缘油颗粒数检测操作方法和影响因素。d) 了解被测样品取样基本要求。e) 熟悉电力生产和化学相关管理规定。f) 经过上岗培训并考试合格。1.4 要求a) 严格执行电网公司《电力工作规程（变电部分）》相关要求。b) 现场取样至少由 2 人进行。c) 取样过程中应有防漏油、喷油措施。d) 测试仪器确保良好接地。e) 按照化学药品使用规定进行操作
江苏无锡绝缘油介电强度测试仪绝体积电阻率测定仪适用于DL 421-91标准，本标准适用于测定绝缘油等液体介质的体积电阻率。体积电阻是施加于试液接触的两极之间的直流电压与通过该试液的电流比。人机界面使用液晶汉显，菜单点击式输入指令，自动打印试验结果，测量精度高，稳定可靠。进入网络通讯功能（可选）后，测定结果可直接回馈给化验室计算机，并自动生成汇总报表。二、主要技术指标——电源电压：AC220±10％ 50Hz——测试电压：DC500V ——测试范围：108~1016Ω·cm——控温范围：室温~100℃——控温精度：≤±0.3℃——试验杯数：3个——消耗功率：≤300W——重 复 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用条件——环境温度：0℃~40℃——相对湿度：＜80％四、仪器结构A.加热浴套 B.打印机 C.液晶显示屏 D.键盘五、控制面板仪器面板上有6个薄膜按键，各键分别为：复位键，上移键，下移键，左移键，右移键，确认键。其功能如下：1、复位键：按此键仪器热启动（重新上电为冷启动），内部自检后重新工作。2、上移键：按此键项目光标上移或改动数据增加。3、下移键：按此键项目光标下移或改动数据减少。4、左移键：按此键项目光标左移。5、右移键：按此键项目光标右移。6、确认键：此键存入数据或执行某项操作。仪器面板结构图六、显示屏本仪器采用汉字液晶显示器，主要用于表述仪器工作状态、供操作者选择菜单指令等信息。1、首页：只有在上电开机（冷起动）时显该页主要是本公司的各种信息，同时还显示设定的浴液温度和当前的温度。按复位键转入主菜单页。
江苏无锡绝缘油介电强度测试仪 接通电源后，操作人员严禁触及油杯箱盖外壳，以免发生电击危险！9. 仪器在使用过程中，如发现异常应立即切断电源！八、简易故障排除1. 开机无反应检查电源线是否插接良好，检查保险管是否完好无损；2. 不升压检查油杯箱盖是否盖好；3. 升压正常但不击穿 检查设置是否限制了停升电压；4. 击穿后无显示 检查油杯内是否有污物；5. 打印不出纸检查打印机是否有纸；6. 更换打印纸打印机在出厂时已安装了打印纸。若打印纸使用完毕，需要自行安装新的打印纸。其操作过程如下：（1）按下打印机前盖板上的圆形按钮；（2）将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干；（3） 用镊子夹住搅拌桨，浸入待测油样洗涤2～3次备用。十、仪器成套性1. 设备 1台2. 油杯 6套3. 电源线1条4. 标准规1支5. 保险管2只（3A）6. 搅拌桨7只7. 镊子 1把8. 打印纸1轴9. 操作手册 1本10. 保修卡 1张11. 合格证 1张十一、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。
