无论您是初次接触还是已经熟悉，我们的【接地电阻测试仪变压器直流电阻测试仪一手货源源头厂家】产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:山东东营【接地电阻测试仪变压器直流电阻测试仪一手货源源头厂家】的图文介绍

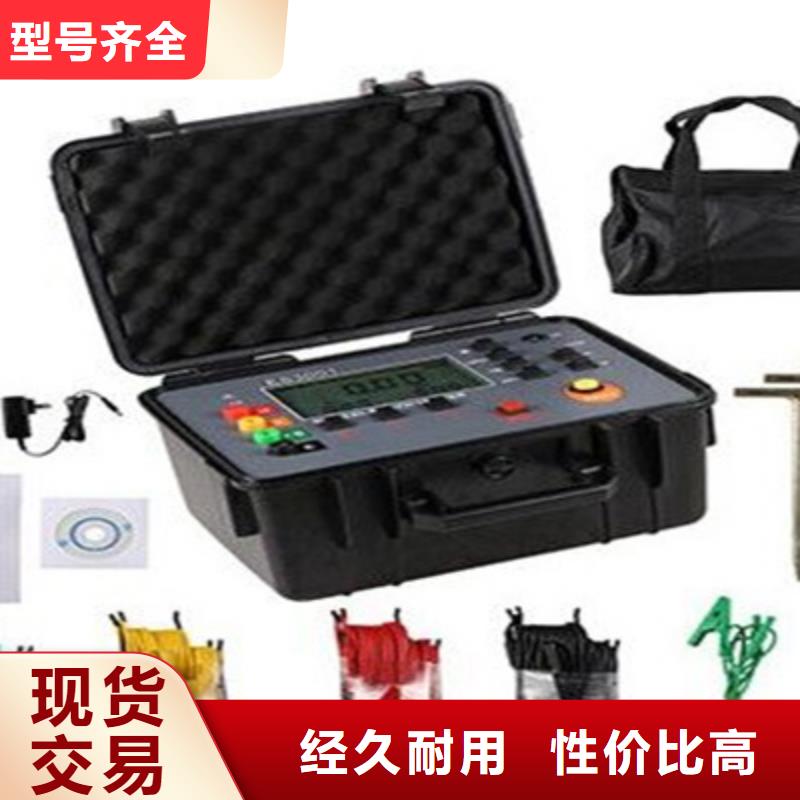

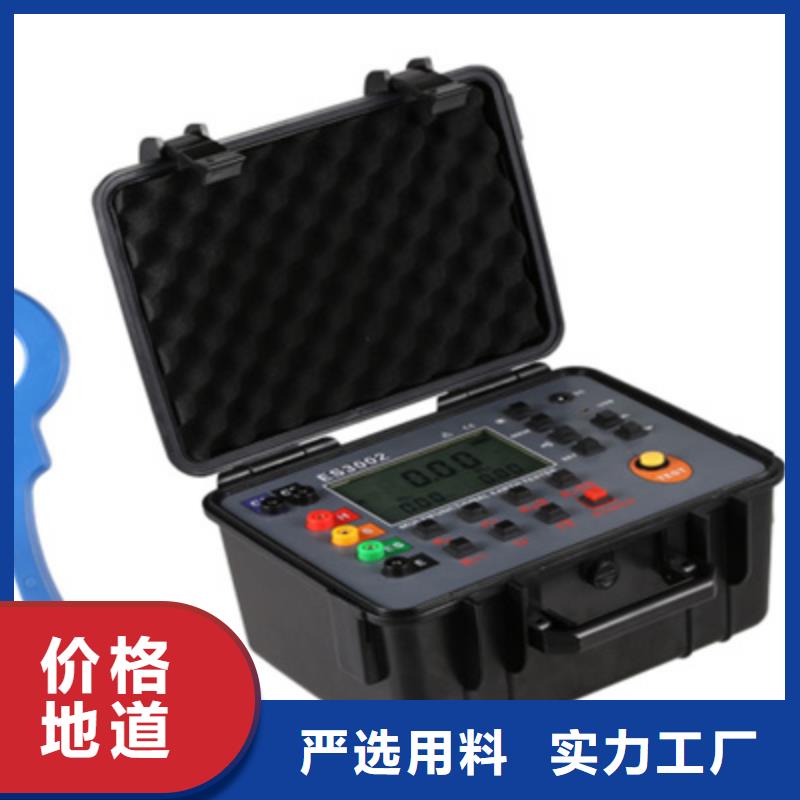

山东东营接地电阻测试仪性能特点2.1. 抗干扰能力强。本仪器采用变频法原理测量，配合现代软硬件及数字滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。仪器内置的变频试验电源可输出45Hz/55Hz或49Hz/51Hz两组频率的试验电流,在程序的自动控制下，它分别以45Hz/55Hz或49Hz/51Hz的试验电流进行两次测试，测试完成后折算到50Hz后取其平均值为测量结果。由于试验电流的频率与系统工频十分接近，所测结果完全可等效为接地装置的工频接地阻抗。2.2. 大屏幕液晶显示，全中文菜单式操作，一屏显示出所有测量信息和结果，可记录/存储/打印所有的测量数据，如测量布线方式：平行法/夹角法；地网对角线距离；电流极、电压极布线长度；电压及工频干扰电压；电流接地极回路阻抗等。2.3 仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X、地网接地装置电感L，仪器能可测量现场干扰并阻断工频干扰电压及其谐波,至60V波峰值，可有效测量过程中引线互感（特别针对平行布线法的引线互感误差）与地网自感的影响，即使在强干扰电压和电流条件下，其测量结果仍具有很好的重复性和准确性。2.4. 仪器全自动测试接地装置的接地阻抗，测试过程中可自动测试电压极的工频干扰电压和电流接地极的回路阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为2A），无须人为干预，即可全自动完成测试。可保存1000组测量数据，掉电不丢失，可随时查看历史数据，且自带微型打印机可现场打印测量结果或使用U盘导出测试数据编辑测试报告。2.5. 仪器采用可充电锂电池组和逆变模块/DDS数字合成调频功率电源，功率大、体积小、重量轻，保证输出标准正弦波波形稳定平滑，整套装置仅重4.5kg。2.6.仪器兼容了接地装置接地阻抗和土壤电阻率的测试功能。

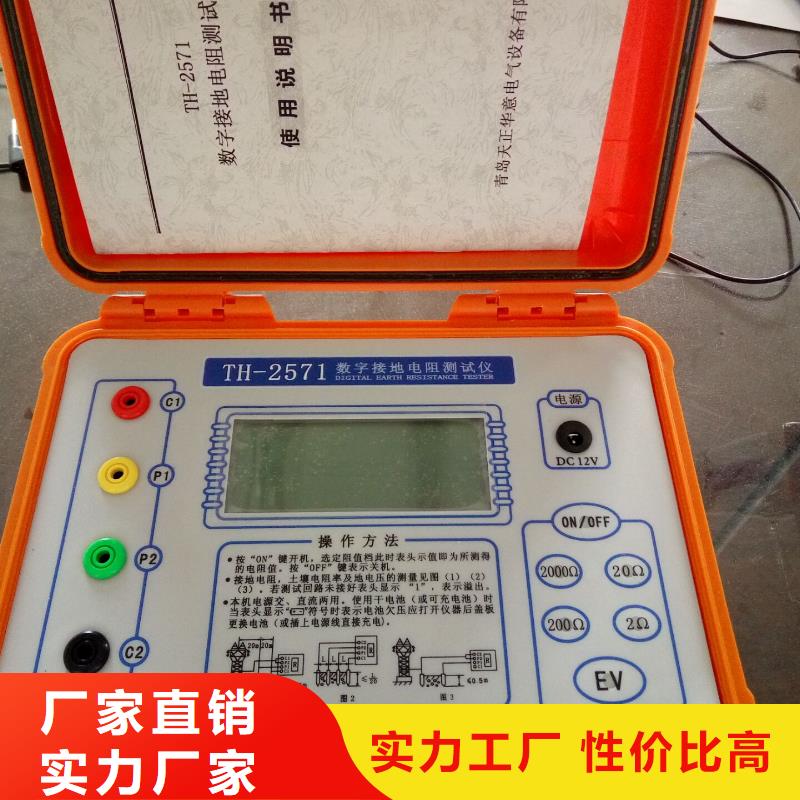

山东东营接地电阻测试仪测试前，应当进行线阻校验，否则可能影响测试精度。二线简易测试接地电阻二线测试：此方法是不使用辅助接地棒的简易测量法，利用现有的接地电阻值小的接地极作为辅助接地极，使用2条简易测试线连接(即C(H)-P(S)接口短接)。可以利用金属水管、消防栓等金属埋设物、商用电力系统的共同接地或建筑物的防雷接地极等来代替辅助接地棒C(H)、P(S)，测量时注意去除所选金属辅助接地体连接点的氧化层。接线如下图，仪表操作同三线测试。选用商用电源系统接地作为辅助接地极测量时，必须先确认是商用电源系统的接地极，否则断路器可能启动，有危险。采用简易二线法测量接地电阻，尽量选择re值小的接地体作为辅助接地极，这样仪表读数才更接近真实值。测量时请优先选择金属水管、金属消防栓作为辅助接地极。
本公司坐落于平度市平安路2号，公司是集研发、制造、销售、服务于一体的大型综合性公司，拥有雄厚的技术力量和先进的生产设备以及科学的管理体制，公司主营产品 微机继电保护测试仪，产品以良好的性能，精良的品质得到了广大客户的认可。 公司具有先进的质量保证体系和科学的检测手段，生产设备先进精良，产品性能达到标准。公司建立完善的质量保证体系，对产品实行严格的质量控制，确保产品达到质量标准，充分满足广大顾客需求。

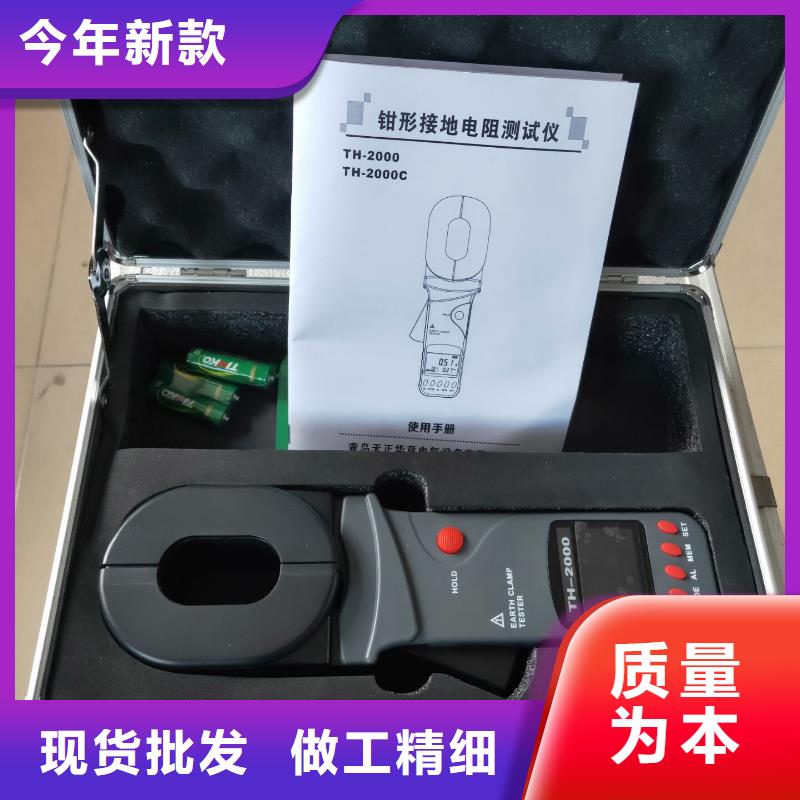

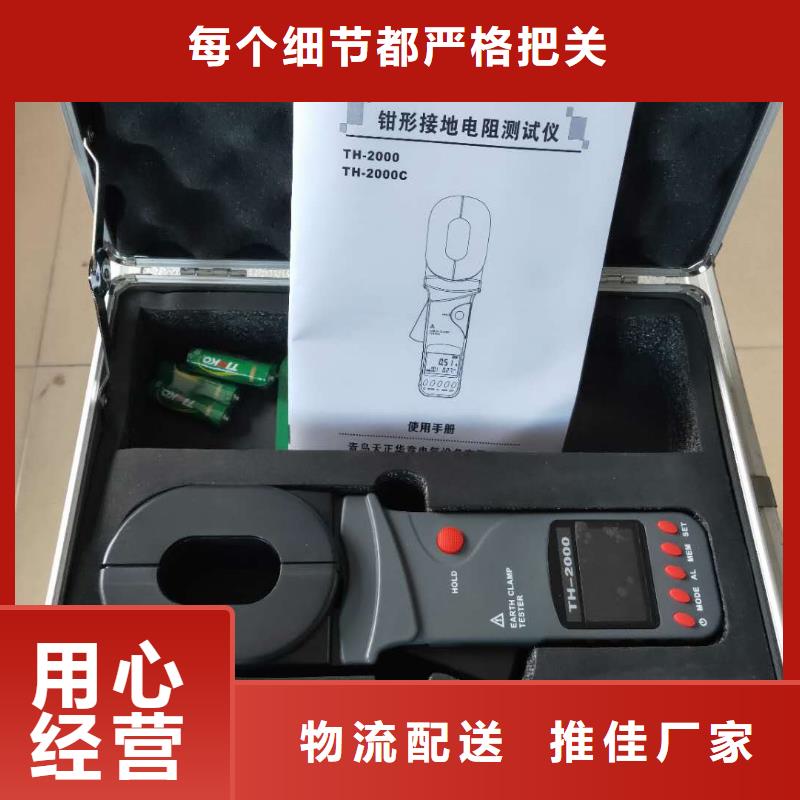

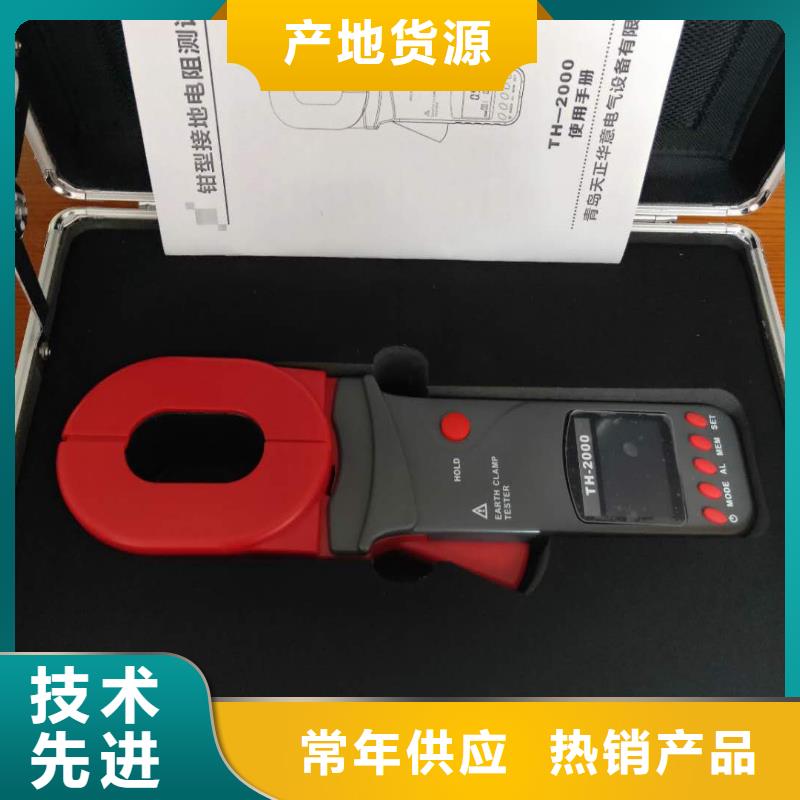

山东东营接地电阻测试仪电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。用户认为有必要，可以如图5所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。测试环上的标称值是在温度为20℃下的值。显示值与标称值相差一个字，是正常的。如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω都是正常的。 图5显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图2。显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电阻超出了电阻报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。＊在电流测试模式下，按Ω键切换到电阻测试模式。＊4．电流测量开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按A键，钳表进入电流测量模式，显示“AC 0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电流超出了所设定的电流报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。
山东东营接地电阻测试仪但是根据定义，工频接地阻抗是指接地装置在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频,因此测得的数值就会与工频电流下测得的值有偏差。理论和实践表明，产生偏差的原因是，接地装置的接地阻抗是复数阻抗，不仅包含电阻性分量，还含有与频率有关的电感性和电容性分量。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试频率与工频不能相差太远，且测试电流的波形应为正弦波（其他波形如方波含有丰富的谐波频率）。中国标准GB/T17949.1-2000要求测试电流频率应该尽量接近工频，行业标准DL/T475-2006规定了测试电流频率宜在40～60Hz之间。本仪器采用多种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性和等效性进一步得到提高。三、性能特点1、测量的工频等效性好。测试电流波形为正弦波，使用两种频率进行测量。2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。15V工频（50Hz）干扰电压带来的误差仅为0.001Ω。3、精度高。可用来测量接地阻抗很小的大型地网。4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。5、具备断线报警功能，避免了错误测量。6、操作简单。全中文菜单式操作，直接显示出测量结果,且自带微型打印机可现场打印测量结果。7、布线劳动量小，无需大电流线。8、本仪器体积小、重量轻，方便携带。
