一分钟的时间，对于了解我们的变压器性能综合试验台生产厂家产品来说足够了。从产品的外观到内在，从功能到性能，视频将为您展现产品的每一个细节和特性。
以下是:变压器性能综合试验台生产厂家的图文介绍
天正华意电气设备(德州市分公司)是一家从事 微机继电保护测试仪生产、销售公司。 公司本着以品质为先导，以完善的服务体系为基石，开拓创新，锐意进取的精神，凭借强大的技术研发能力，精湛的生产工艺，充足的人力资源，来赢得客户对公司的满意。
山东德州变压器测试台主要技术指标使用环境：温 度：10C~30C相对湿度：＜80％（25C） 海拨高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：空载损耗、负载损耗基本测量范围：0~30kW(三相)；相电压测量范围：0~500V；线电压测量范围：0~866V；电流测量范围：0~20A；功率因数（感性）设置范围：0~1；空载损耗、负载损耗测量 允许误差：±(0.2％读数＋0.04％满量程)；相电压、线电压测量 允许误差：±(0.2％读数＋0.04％满量程)；电流测量 允许误差：±(0.2％读数＋0.04％满量程)；相位角 允许误差：±0.1°；三、工作原理图3-1参见图3-1所示，是用本校验装置进行变压器综合参数测试仪校验工作的接线图。其工作原理是：检定人员通过校验装置上位机界面有针对性的直接进行空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数等标准值的设置，设置参数经过本实施例自动计算，换算成抽象的电压、电流、相位等基本信息，按照通信协议经过通信串口下传给校验装置下位机，校验装置下位机为具体执行机构，将检定人员的下传数据转换成具体的电压、电流、相位信号并注入到被试变压器综合参数测试仪。该设计方案的优点是：检定人员在上位机设置标准参数后即可直接针对性的对变压器综合参数测试仪进行检验，而不用再将这些参数人工计算并分解为抽象的电流、电压、相位等基本信息，从而提高了工作效率，减少了出错概率。

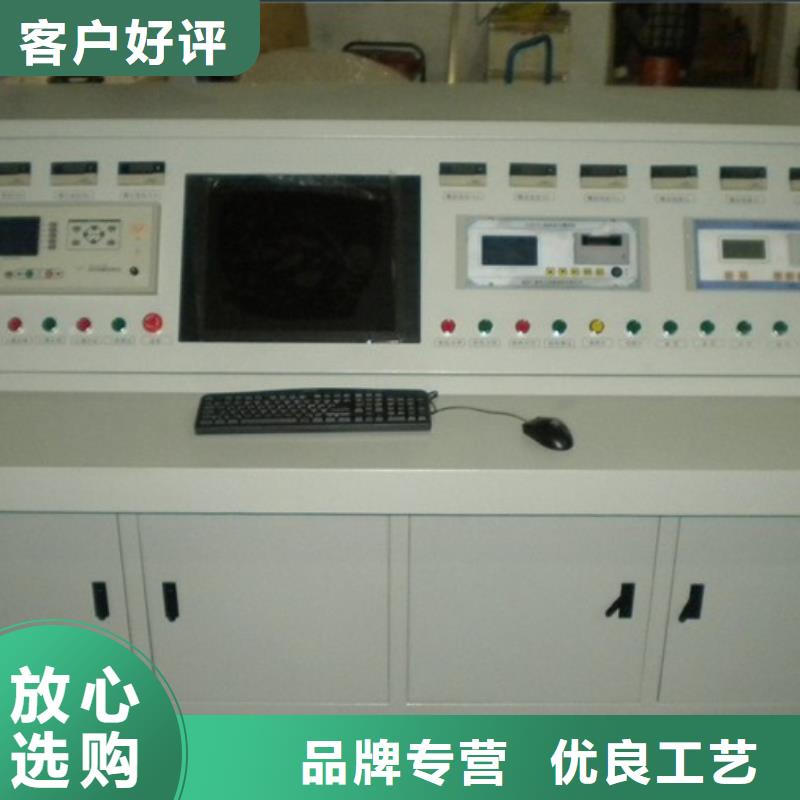

山东德州变压器测试台概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。二、标准及要求2.1 提供的变压器综合测试台的技术条件，均符合和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。GB 1094.1——1996 电力变压器 第1部分：总则GB 1094.2——1996 电力变压器 第2部分：温升GB 1094.3——1996 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10——2003 电力变压器 声级测定GB/T 6451——1999 三相油浸式电力变压器技术参数和要求GB 1094.11——2007 干式电力变压器GB/T 10228--2008 干式电力变压器技术参数和要求GB/T 15164——1994 油浸式电力变压器负载导则GB/T 507——2002 绝缘油 击穿电压测定法2.2外观检查对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。2.3电气试验项目以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：序号 试验项目 出厂试验 现场试验1 电力变压器空载特性试验 √ √2 电力变压器负载特性试验 √ √3 电力变压器工频耐压试验 √ √4 电力变压器直流电阻试验 √ √5 电力变压器变比组别误差试验 √ √6 电力变压器倍频耐压试验 √ √7 电力变压器温升试验 √ √三、系统配置甲方采购乙方所生产的设备试验对象必须满足如下要求：■110kV主变变压器和特种变压器， 容量20000kVA及以下； （半电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量50000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量35000kVA及以下； （全电流）甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为8％以内，电压等级为■高压侧110kV～ 35kV～10kV等。■低压侧：0.1kV～11kV。
山东德州变压器测试台注意事项1．严禁不选择电流互感器档位进行试验，同时试验过程中严格避免误操作分开电流互感器档位；高压空、负载试验中同样不允许试验过程中切断电压互感器档位或同时闭合两个以上的电压互感器档位。接触器启动后，严禁再选择或者切换互感器的档位。2．试验中请时刻注意实时的电流电压值是否有可能会超过选择的电压电流互感器档位，如有可能会超过请停止升压，降压并分开各接触器，重新选择合适的电压电流档位后进行试验。3.试验过程中可随时点击锁定按钮锁定当前数据，再点击一下即可恢复数据刷新。4.请严格遵守试验操作步骤。第十章 试验仪器说明书本测试系统配置仪器包括变压器功率分析仪、双通道直流电阻测试仪、变比组别测试仪、多路数据记录仪（温度巡检仪），以上仪器可根据客户需要进行配置，如日本横河系列功率分析仪和温度巡检仪等。
