以下是:山西临汾高压无线核相仪的图文介绍
山西临汾相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）,按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角(°) 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。
天正华意电气设备(临汾市分公司)处于素有“ 微机继电保护测试仪之都”美称的山西临汾，优越的地理位置和便利的交通给公司的发展带来了充分的条件.技术骨干精良，实力雄厚，公司勇于创新，一直致力于 微机继电保护测试仪生产技术的革新，跑在生产技术的前沿。

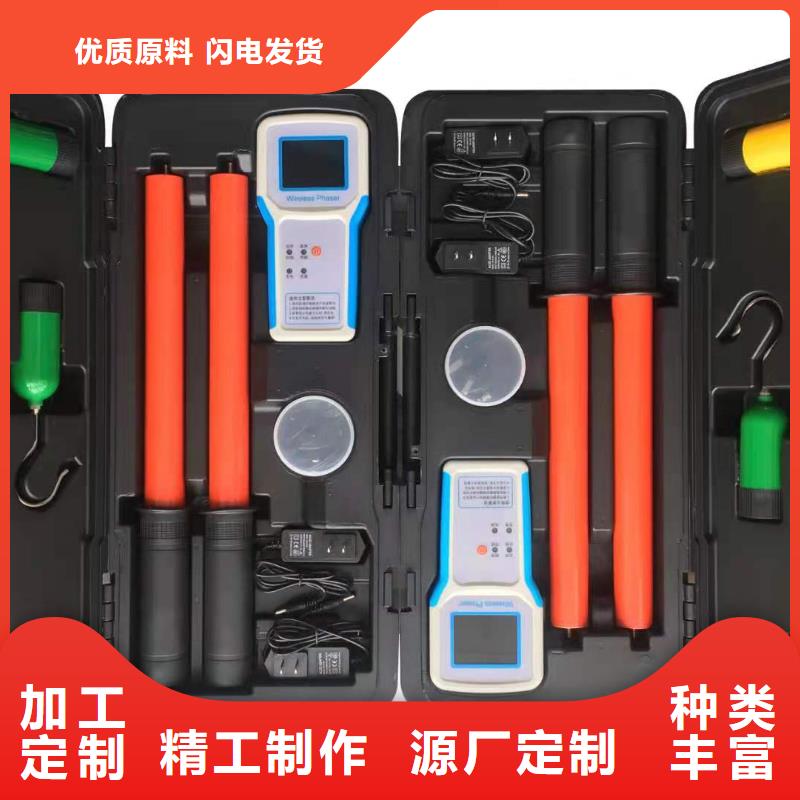

高压无线核相仪
山西临汾相位伏安表为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压7.4V±0.5V7.4V±1V/测相位频率相序时电流幅值1A±0.1A1mA～30A详见一般规格说明测相位频率相序时电压幅值100V±10V1V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置
山西临汾相位伏安表必须严格按照手册说明进行连线，I1、I2、I3不能插反。测试完毕后必须先将测试线撤离被测线路，才能从仪表上拔出。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。U1、U2、U3电压插孔和对应电流钳上向右方向箭头为同名端。相位测试时电流输入钳夹的方向与钳夹上箭头方向一致。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000,正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。
