想要一睹微机继电保护测试系统产品的风采吗？这个视频将用直接的方式展示产品的卓越性能，保证让您大饱眼福。
以下是:四川巴中微机继电保护测试系统的图文介绍
天正华意电气设备(巴中市分公司)以“唯有进步、永不止步”为公司宗旨，遵循“科学管理、品质至上、优质服务、信誉”的方针，不断提供 微机继电保护测试仪产品质量和完善服务，率经营管理，为客户提供优质的 微机继电保护测试仪产品和满意的服务。
四川巴中手持式光数字测试仪 超轻小型系列手持式列继电保护测试仪，是采用一代科技和电子技术成果全新设计的超轻小便携的手持系列继电保护测试仪。该系列继保仪功能配置和操作方式与传统大型继保仪完全相同，但体积超小、重量轻，携带极其轻松，极大降低了现场人员的工作负担，提高了现场工作效率。手持系列继保仪包括TH-10型单相电流三相电压型、TH-30型三相电流四相电压标准型、TH-60型六相电流六相电压标准型。技术特点?超小型继保仪，略大于A4尺寸，体积超小，轻松携带?超轻型继保仪，仅重9.6kg，可手持操作?标准4路电压、3路电流输出，相电压120V，相电流30A?WindowTH操作系统，10寸大彩屏，传统测试软件，操作简洁流畅?双操作模式，单机操作，外接PC或WiFi操作?新型高保真线性功放，输出精度高达0.1％?高集成模块化结构，EMC性能好，可靠性高?完善可靠的自保护功能?主要技术参数标准模拟量电压电流输出交流电流输出：AC 3×30A/200VA交流电压输出：AC 4×120V/60VA交流输出精度：0.1％（10~120V）直流电流输出：DC 3×（±10A）/100VA直流电压输出：DC 4×（±160V）/60VA相位：0~360°相位准确度：＜0.5°输出频率：10~1200Hz频率准确度：＜ 0.01Hz叠加谐波：0~24次谐波开关量：8路开入，4路开出规格尺寸：350×250×120mm（长×宽×高）重量：9.6kg单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：
四川巴中手持式光数字测试仪而继电保护测试仪在大电流输出时只能维持10秒，并且大电流通过滑动电阻器因发热其阻值发生变化，所以单路电流的带负载（纯阻性）能力，只能测出一个大概值，单路电流、电压带感性（容性）负载能力，基本不做。全功能程控电子负载能很好的解决上述问题：既可用于交流电流、电压的负载，也可用于直流电流、电压的负载。负载为纯阻性的，阻值的改变是通过场效应管控制极的电压来实现，避免像普通电阻那样，因通过电流发热而导致阻值发生改变。用户可通过上位机软件地调节负载电阻的大小。单路带载（纯阻性）能力测试：通过上位机调节负载，利用主设备（TH66/THU66）测量流过负载的电流值和负载两端间的电压值，实时监测电流或电压的误差和总畸变率不超出合格范围时，根据P＝UI计算负载消耗功率，即为带载能力利用三相电流同时带0.4Ω，三相电压同时带300Ω测试上述b功能；利用三相电压100V同时带4uF电容、三相电流20A同时带1.3mH电感测试上述c功能。全自动跨接线：通常单路电流带载能力测试，需要分别把电流表和电流负载分别接入六路电流回路中、电压表并联负载两端；单路电压带载能力测试需要分别把电流表和电压负载接入六路电压回路中，这些工作需要检定人员通过换接线来完成，麻烦且易出错，本装置内设计了自动跨接线电路，根据测试项目程序自动完成上述工作。

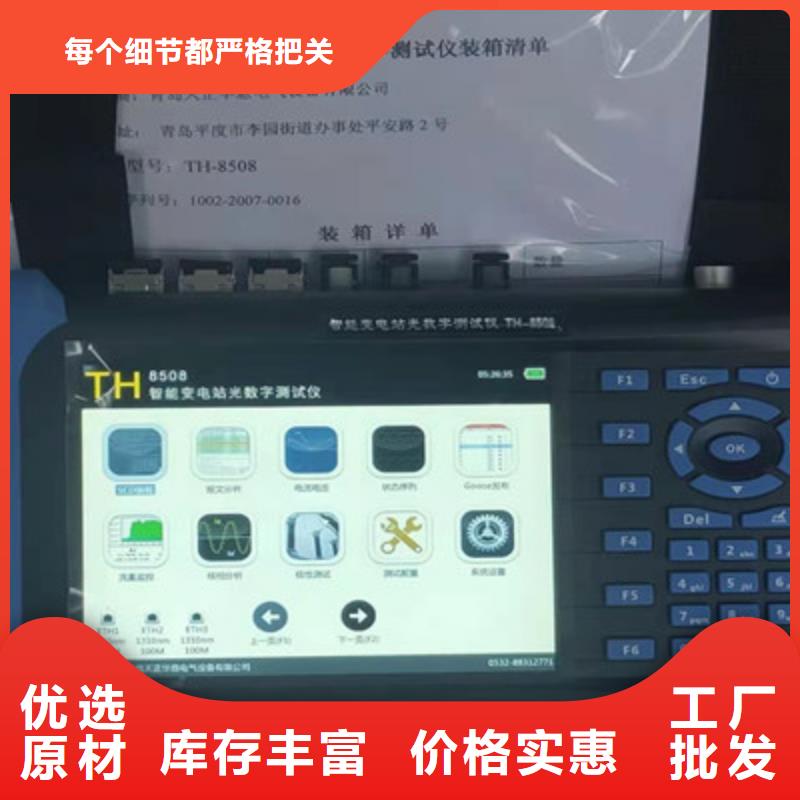

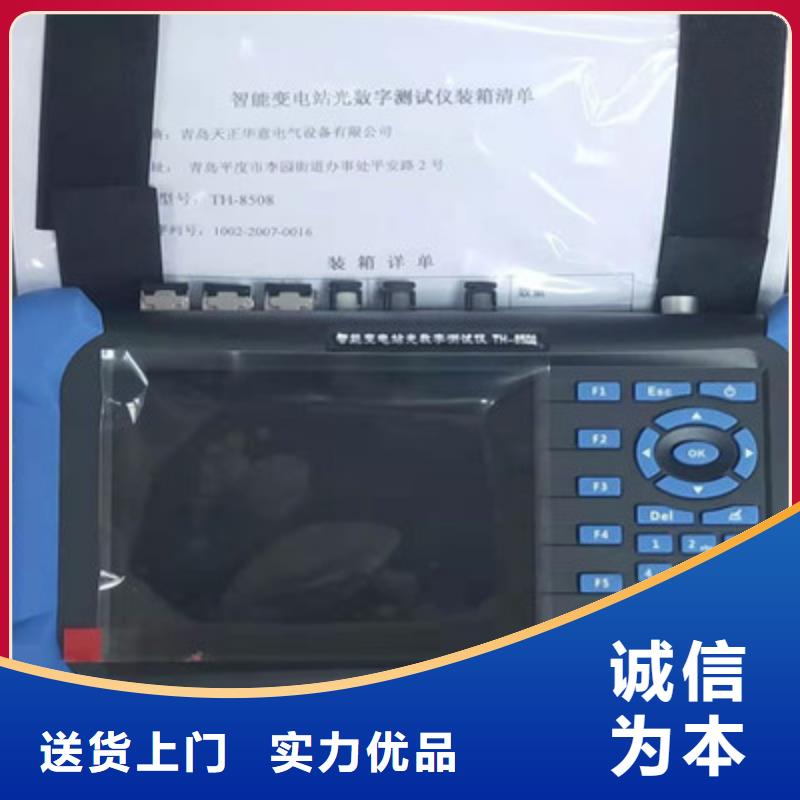

四川巴中手持式光数字测试仪光数字继电保护测试仪可测试的保护，输入的电压、电流可以是模拟小信号，也可以是纯数字量（IEC61850-9-1/2、FT3），还可以是它们的混合方式；而跳、合闸等状态量采用GOOSE传递、开入开出硬接点连接或混合方式。系统还可以选配功放接口模块外接本公司的数字仿真功率放大器输出二次模拟量，既能满足“传统PT/CT＋合并单元”采样模式数字化保护、自动装置和仪器仪表的参数整定和测试，又能用于传统模拟保护及自动装置的参数整定和测试。3、技术参数及性能指标3.1采样值报文收发多可收发6×4 组IEC 61850-9-1、IEC 61850-9-2/LE SMV采样值报文，每组SMV报文端口及通道属性可配置；多可收发6 组IEC60044-7/8（即FT3）采样值报文，端口、传输速率等通信参数可配置；每组IEC61850-9-1 SMV可支持标准的12个SMV数据通道或扩展的可配置多达32个SMV数据通道；每组IEC61850-9-2 SMV可配置多达64个SMV数据通道；每组FT3可支持标准帧即12个SMV数据通道或国网的扩展帧即22个SMV数据通道； 采样率和ASDU数可设置，每帧1-8个ASDU数，采样率每周256 点即12800Hz；数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达。SMV各通道输出同步性≤100μS；多可映射到2组共12路电流、电压量；3.2 GOOSE 报文接收支持接收6×2组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文接收端口及通道属性可配置；多可映射到8路开入量信息；3.3 GOOSE 报文发送支持发送6×4组GOOSE 报文；每组GOOSE 报文支持256 个GOOSE 数据；每组GOOSE 报文的GOOSE 数据格式可设置，支持全部TDL；每组GOOSE 报文发送端口和发送间隔等通道属性可配置；
