我们的新款电阻器直流低电阻测试仪厂家视频将带您走进产品的生产线，让您亲眼见证产品的每一个制作环节和工艺细节。

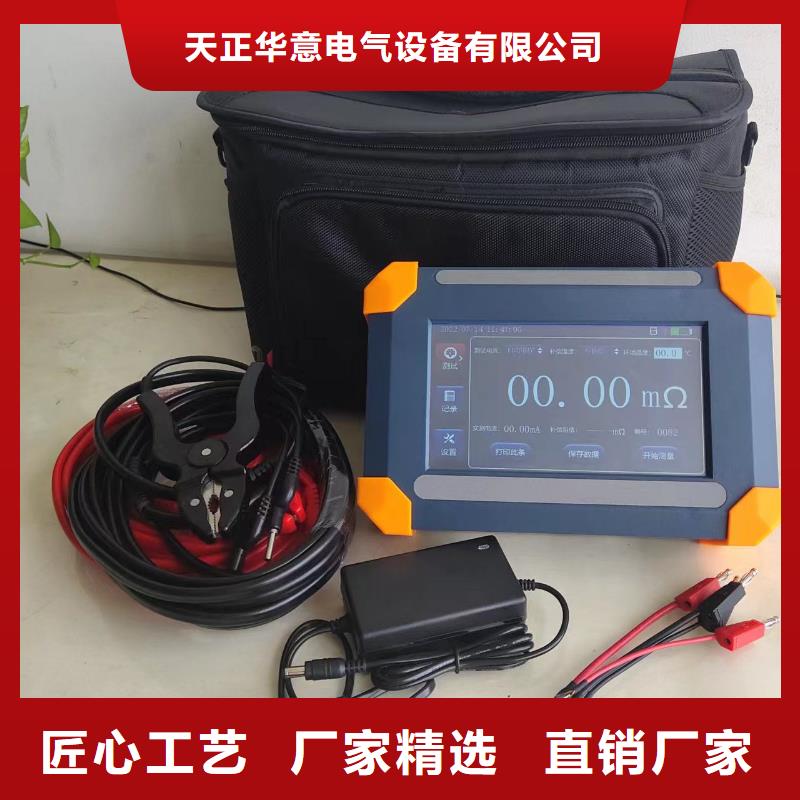

以下是:湖北襄阳新款电阻器直流低电阻测试仪厂家的图文介绍

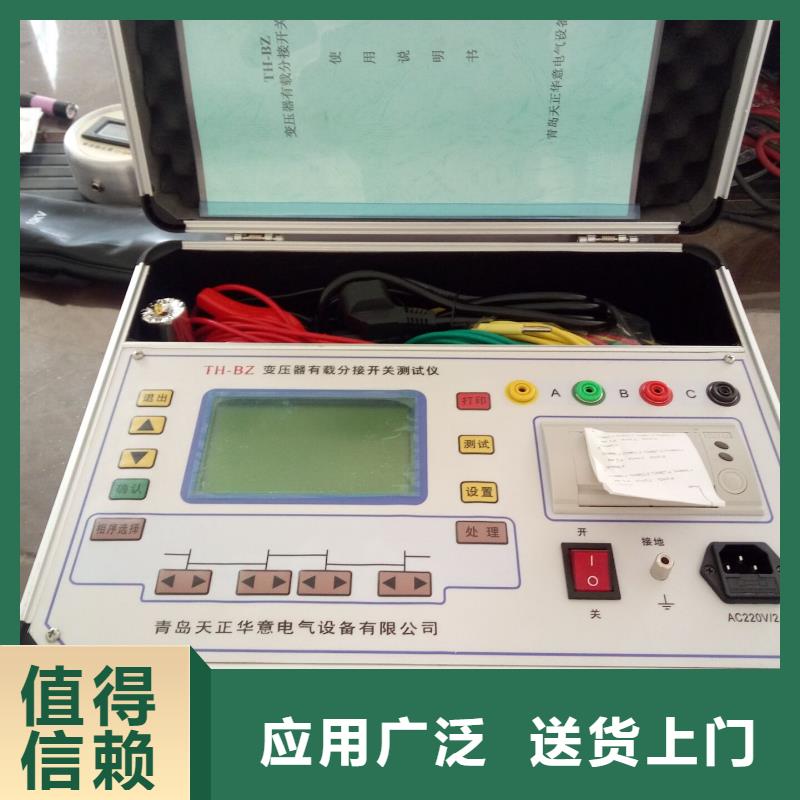

湖北襄阳变压器有载开关测试仪波形分析界面波形分析界面如图9所示，顶部的Ra,Rb,Rc为过渡电阻（即两条电阻标尺之间的电阻平均值），每条曲线的右下方显示的是过渡时间（即两条时间标尺之间的时间差）。屏幕右侧为6个波形分析按钮。波形分析界面主要是通过改变标尺的位置来分析波形的。在标尺位置改变的同时，相应的过渡电阻和过渡时间值也会改变。共有八组标尺“三相时间”、 “三相电阻”、“A相时间”、“A相电阻”、“B相时间”、“B相电阻”、“C相时间”、“C相电阻”（由如图所示的‘三相’和‘时间’两个按钮来切换），用来分析不同的参数。每组分为”标尺1”,“标尺2”两条标尺以便分析。界面上各个按钮功能如下：? 三 相 ： 在此按钮上按确认键时按钮上显示文字会在“三相”，“A相”，“B相”和“C相”之间循环改变，同时波形显示区域显示的标尺也会相应切换。? 阻 值 ： 在此按钮上按确认键时按钮上显示文字会在“时间”和“阻值”，之间循环改变。同时波形显示区域的标尺也会在“时间标尺”和“阻值标尺”之间循环切换。? 标尺1 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为标尺1的移动，“↑、↓”为微调（一次1个格），“←、→”为粗调（一次十个格）。标尺移动的同时它所代表的波形参数也会改变。? 标尺2 ：操作方法同“标尺1”。但是操作的标尺是标尺2。
天正华意电气设备(襄阳市分公司) 生产出的各类 微机继电保护测试仪系列产品，产品包括： 微机继电保护测试仪等。公司秉承“服务大众，不断创新，合作共赢”的经营理念。坚持 “服务di yi，顾客至上；质量di yi,环保至上”的经营理念和您共同发展。天正华意电气设备(襄阳市分公司)始终将诚信作为公司核心的经营理念，诚信也同样铸就了公司的现在和未来。多年来，我司注重把企业诚信文化建设与企业发展管理相结合，建立健全公司诚信体系。因此，莫艺的每一份产品都承载着企业对您的责任，用真诚创造效益。
湖北襄阳变压器有载开关测试仪移 动 ：在此按钮上按确认键时会在按钮会在“按下”和“抬起”两个状态之间循环切换。按下状态时按“↑、↓、←、→”键会被响应为曲线的的移动，同时顶部显示出波形的起始位置。? 返 回 ：在此按钮上按确认键时返回到触发完成界面。键盘上各个按钮功能如下：? 放 大 ：在此按钮上按确认键时对波形进行放大操作。? 缩 小 ：在此按钮上按确认键时对波形进行缩小操作。? 打 印 ：在此按钮上按确认键时打印当前屏幕上显示的波形、测量参数和已分析的数据结果。如果波形已缩放或移动过当前显示的不是完整的波形，那打印的也就不是完整的波形。6.6数据管理界面开机界面进入历史记录转入数据管理界面，（如图10）。在历史记录界面按“↑、↓”键来选择记录，当到达页首/页尾时会自动翻到上一页/下一页，按“←、→”键直接翻页。按取消键返回到开机界面。
湖北襄阳变压器有载开关测试仪阻抗电压进行了频率校正（50Hz）。②接线方法短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图十七所示：图十七 变压器三相负载测试接线图3、变压器三相空载的测量 ①测试方法在主菜单界面选择“三相空载”菜单，按“确认”键进入参数设置界面，如图十八：图十八按 “选择”键选择输入项；←、→ 键用来选择输入位；↑、↓键用来改变输入位数值的大小；按“返回”键退出参数设置界面；按“确认”键保存当前参数（作为默认值）后进入测量界面。三相空载测试界面如图十九： 图十九在此测量界面按“打印”键可打印数据，按“存储”键存储数据，按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。说明：A、电压校正系数n=2；波形校正Po=Po′(1+d），d指电压波形畸变系数，通常为负值。B、当试验频率f与额定频率fr有差异、且偏差不大于±5%时，频率校正如下：a、当磁通一定时，频率和电压成正比，施加电压应用Uf′代替Ur，按下式计算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——频率为f时，产生额定磁通的励磁电压，单位为kV；Ur ——频率为额定值fr时的变压器低压侧的额定电压，单位为kV。(三表法测量应显示相电压，故本仪器中Uf为低压侧的额定相电压即Uf= Uf′/ )b、空载损耗按冷轧硅钢片校正。c、当试验频率与额定频率相差不超过±5%时，测得的空载电流不需要校正。②接线方法将三相电源的“Ua”、“Ub”、“Uc”分别接入仪器输入端子的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如变压器有中性点，将中性点接到仪器的“出Uo”接线端子，变压器的高压侧开路。
