以下是:内蒙古乌兰察布电缆震荡波局放测试厂家-质量可靠的图文介绍

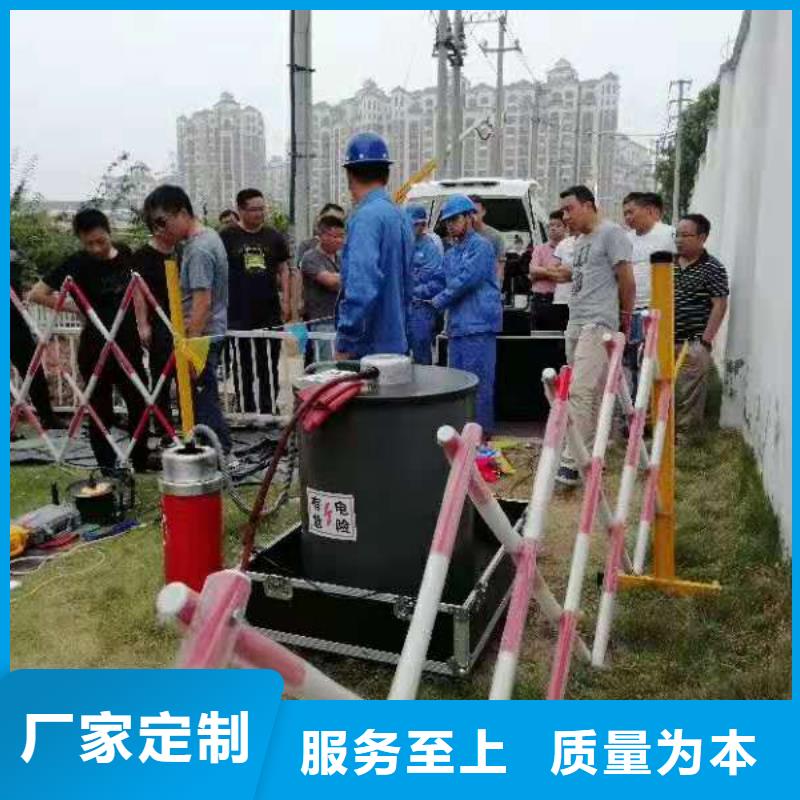

内蒙古乌兰察布振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。

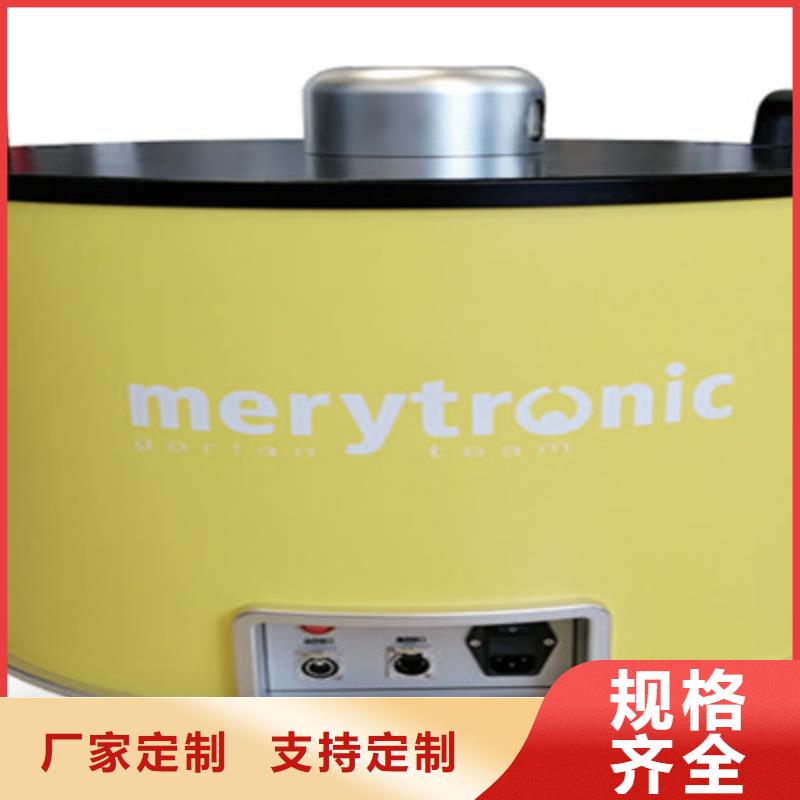

内蒙古乌兰察布振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。 M60系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。M60结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达60kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：的电晶体技术和激光控制技术，如高压电晶体开关； 电子元件，数字式信号处理，如高压电晶体开关、高压源； 数字式信号处理器和过滤器； 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。
天正华意电气设备(乌兰察布市分公司)针对不同客户需求,我们可度身订做各种 微机继电保护测试仪及多种 微机继电保护测试仪周边设备等，我们注重产品与市场的衔接，公司有一批经验丰富的产品研发小组，在把握产品质量的同时，又不断开发适合市场需求的新款式。
内蒙古乌兰察布振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。
