开关保护器校验装置优惠多视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:广东中山开关保护器校验装置优惠多的图文介绍
广东中山热继电器测试仪接点一接点二接点三同时校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’、‘接点二降值’和‘接点三’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.10带4～20mA输出的密度继电器的校验对电子式密度继电器进行校验时，需要将模拟信号线将密度继电器的4～20mA的信号接入仪器面板上的模拟信号处。模拟信号线一段的红色鳄鱼夹接“＋”，黑色鳄鱼夹接“—”。其余测量过程方法与上述机械表相同。5.4仪器自校准5.4.1 输入密码按、?键更换输入域，按F1、F2增减数值，按OK键如输入的密码正确则进入仪器自校准界面，按ESC键返回主界面。说明：仪器密码为“0000”。5.4.2 仪器自校准按或、?键更换输入域，按F1、F2增减数值，按OK键获取当前测量值，按ESC键返回主界面。当输入域为“保存自校准数据”时，按OK保存数据。说明：务必把输入域为“保存自校准数据”后，按OK保存数据。5.5历史查寻按键查看前一页或后一页，按F1打印数据，按F2删除所有历史记录。按ESC键将返回主界面。5.6系统时钟修改按或、?键更换输入域，按F1、F2增减数值，按OK键保存时间，按ESC键返回主界面。
广东中山热继电器测试仪适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。广东中山热继电器测试仪主要功能可长时间输出0～50A或0～500A电流 可定制10000A可同步测试热继电器、热电偶、电动机保护器的动作时间可同时串接若干只校验，提高工作效率二、主要技术指标电源输入：AC 380/220V 50Hz 三相四线额定功率： 1＊1KVA 3只仪表等级：0.5级输出电流：3×50A或3×500A（电流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg
广东中山热继电器测试仪当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。超压值校验（升压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。超压回复值校验（降压，接点三）：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。报警值校验（降压，接点二）：在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。闭锁值校验(降压，接点一)：给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。测量流程图如下：3.技术指标?环境温度：－20℃～60℃。?相对温度：不大于93％（25℃）。?工作电源：AC220V±15％，50Hz，或机内电池。?精 度：0.25级。?显示方式：320＊240彩色汉字液晶屏。?打印方式：针式微打。?测量压力范围：0～1.0MPa?测量温度范围：－30℃～＋100℃。?校验压力范围：20℃时标准压力0.1～0.99Mpa。?外形尺寸：372×267×135mm?仪器重量：约3.6Kg。
天正华意电气设备(中山市分公司)经过多年的研究， 微机继电保护测试仪产品不断推陈出新，坚持技术、科学管理、诚信经营，注重引进的生产技术设备，推行标准化生产，从原材料采购、生产管理、产品检测等关键环节把关。

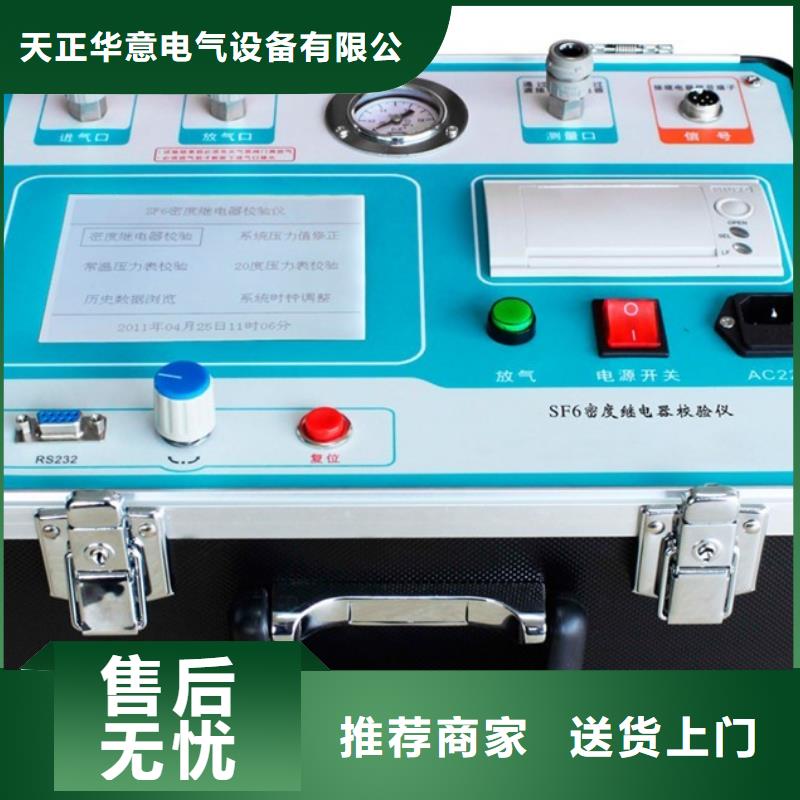

广东中山热继电器测试仪如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图６在系统主界面旋转飞梭使光标选择“历史数据查阅”，如图７所示，可以浏览原来的测试结果。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图７点击“确定”后进入的界面如图８所示。密度继电器校验数据退出图８点击“密度继电器校验数据”后可以看到历史数据，如图９所示。＊＊年＊＊月＊＊日报警回复值报警值翻页 打印外存 退出点击外存后显示如图11上传 U盘 返回如需上传测试数据请用SUB接口线连接好计算器（已安装上传软件的计算机且已打开上传界面），点击上传后与计算器找到相应的通讯口即可上传数据，具体操作详见“配套工具软件使用说明”如需用U盘拷贝数据，请将U盘插上仪器面板上拷贝U口同时点击U入盘即可拷贝数据到所插U盘上，存储的文件名默认为“SF6”加“存储数据的序号”（例如，组数据存储到U盘的文件名为SF61）如图12上传 U盘 返回在上图中点击确认，仪器显示如下界面：如果数据成功保存到U盘，界面显示如下：如果数据未成功保存到U盘，界面显示如下：在主截面上点击“系统时钟修正”，如图10所示，可以进入系统时钟修正界面，如图13所示。
