以下是:福建漳州电器综合测试仪型号全的图文介绍
福建漳州大电流发生器智能型大电流试验台一、用途 TH-系列智能三相大电流发生器广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH系列智能三相大电流发生器是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH系列智能三相大电流发生器采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。 三、技术要求 1.运行条件 1.1 周围空气温度 温度：不高于40℃ 温度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空气湿度：＋40℃时不超过50％ 1.4 电源电压：三相四线 AC 380V±10％，50Hz±1Hz 1.5 供电容量：≥150KVA 2.设计、生产执行标准、参考文献 2.1 JB/T9641—1999 《试验变压器》 2.2 GB/T10228—1997 《干式电力变压器技术参数和要求》 2.3 GB 50054-95 《低压配电设计规范》2.4 GB 50055-93 《通用用电设备配电设计规范》 2.5 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 2.6 GB 6738-86 《电测量指示和记录仪表及其附件的要求》二、系统基本组成及参数 1.低压电源分配柜 〖产品外形图〗 1.1 参考标准： GB 50054-95 《低压配电设计规范》 GB 50055-93 《通用用电设备配电设计规范》 GB/T 63-90 《电力装置的电测量仪表装置设计规范》 1.2 容 量：150KVA 1.3 电 压：三相四线380V 1.4 电 流：100A 1.5 内置150A/380V手动式智能型断路器1台、200/5A、0.5级电流互感器一支、数显智能电流表各一块（0.5级） 、过流保护继电器一块、数显智能电压表一块（0.5级）及相对应的指示灯等。 1.6 数 量：1台 1.7 体 积：1200×9201330mm3 1.8 重 量：约120Kg2.大电流发生器
天正华意电气设备(漳州市分公司)在多年的 微机继电保护测试仪经营中以快捷、和完善的售后服务，赢得了广大用户的赞同。在 微机继电保护测试仪市场竞争日益激烈的本日，在发挥自身优势的同时,将借鉴成功企业的经验，不断完善自己,合理调整经营策略,力求适应 微机继电保护测试仪市场。 我们将坚持质量，信誉至上的宗旨，高层次、高质量、高标准服务于社会。依托完善的现代企业管理和质量体系及先进的质量检测手段，为中外新老客户提供超优质的 微机继电保护测试仪产品和服务!

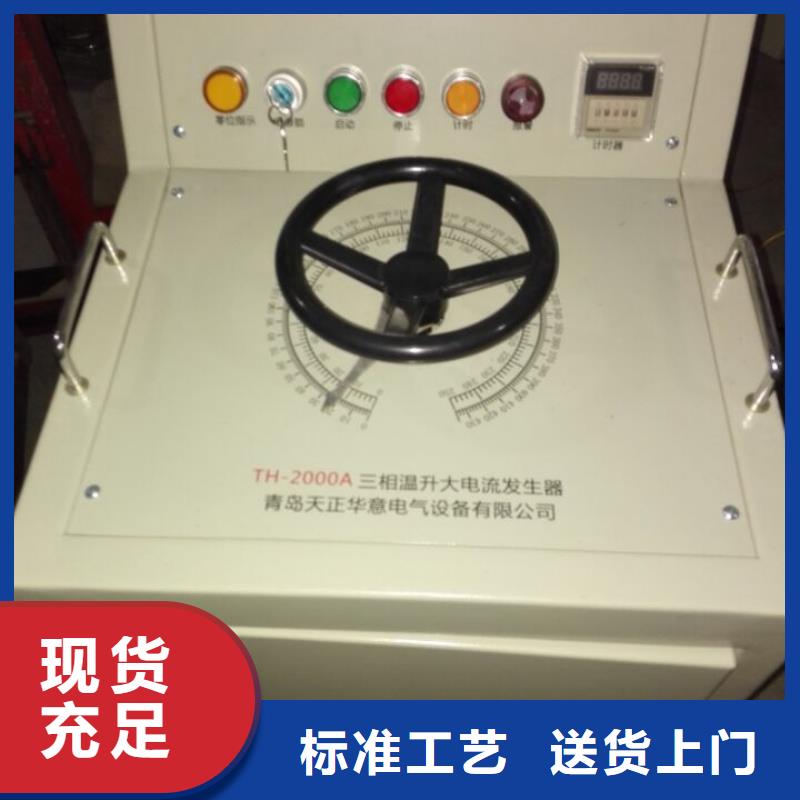

福建漳州大电流发生器 温升长时间试验装置系统，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，◆采用美观大方的PVC面板◆直接显示一次电流，便于试验观察及记录。◆测量精度高 0.5级◆功率大、体积小、带负载能力强◆体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按1.25A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按做温升(30分钟-24小时)应按长期工作温升配制。（6）为了保证电机使用寿命，设备输出数值与设定数值偏差±8A时，默认数值达到指定电流不会继续调节.二、技术特征1.名称和分类（1）名称：TH-DL1500A温升长时间试验装置系统。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）

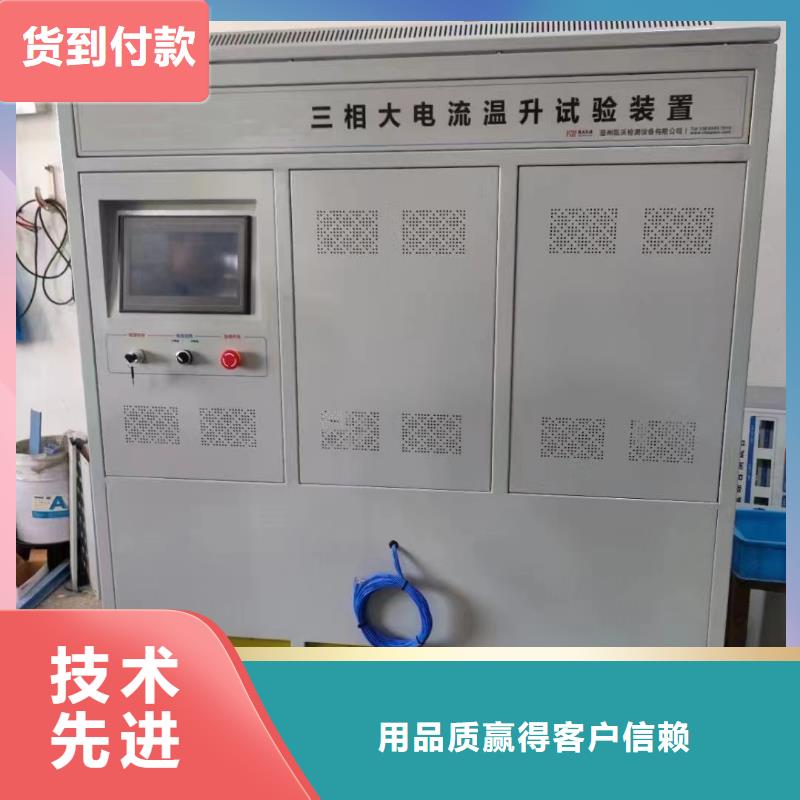

福建漳州大电流发生器需方技术要求1.1：功能要求 用于35kV及以下额定电流6300A及以下各类开关柜1.1倍额定电流温升试验。温升试验装置技术性能需满足根据GB/T11022、DL/T 593、GB/T 3906、DL/T 404等试验标准对开关柜进行试验的要求。1.2 技术参数要求?输入接口：三相四线制（需方实验室可提供相线电缆三根，零线一根，另可提供接地线）?输入电压：380V?输入电流：小于552.6A?输出电流：AC范围 0到7000A，连续可调， 且该输出电流为真有效值（指负载被试开关柜及相关标准规定的试验附件， 可输出的电流有效值， 电流稳定输出时间应满足工作时间要求）?输出波形：标准正弦波?输出频率： 50Hz （＋5％， -2％）?输出电压：0-10V或以上，且连续可调?工作时间：电流输出不少于24小时?输出相数：三相?冷却方式：自然冷却?三相电流不平衡率：小于2％?保护设置：过流、过压、过热、短路保护?具备供电电源三相输入电压、输入电流、补偿电压、补偿电流、参数监测和显示功能?具备三相输出电压、输出电流的监控和显示功能?具备试验过程记录功能（持续记录输出电压、输出电流、各温度测点温度值等相关数据）?具备试验结果自动计算功能?配套30路热电偶（或其他满足试验标准要求的传感器）温度巡检系统?具备全自动测试与手动测试两种方法，全自动测试时只需简单设置试验电流、时间、记录步长即可，带自动稳流系统。系统跟踪目标电流，自动调整、平衡三相输出电压、电流，并可自动记录电流、电压、各路温度传感器数据，可导出生成常用电子报表格式。
福建漳州大电流发生器 智能三相电流源的技术条件规范，均依照 开关柜行业标准和规范，如果标准之间有差异，以较高标准执行。在配电网中运行的电力设备如配电变压器、开关柜、环网柜、隔离开关、真空开关、消弧线圈、电抗器等大电流设备，当其内部存在因制造不良、老化及外力破坏等因素造成的绝缘缺陷时，就会造成设备温升升高的故障或绝缘事故，严重影响到配电网的正常运行。为防止此类重大事故的发生，温升试验是保证各大电流设备使用寿命和运行的重要试验。是真实检验各个电力设备尤其是通过大电流易发热部位是否合格的检验方式。为了保证电力设备的可靠性，温升试验系统的建立显得尤为重要。 标准对各电力设备的各部位温升限值做出了明确规定，并提出了相应的试验方法。温升试验的目的，一是为了验证各电力设备设计结构及冷却系统是否合理；二是为了验证各电力设备在规定的条件下，的温升是否满足标准规定的限值。
