简约不浮华，不简单实用。我们的电缆故障测试仪2025实时更新(今日/咨询)产品视频用直观的方式展现产品的实用性和价值。
以下是:广东中山电缆故障测试仪2025实时更新(今日/咨询)的图文介绍
天正华意电气设备(中山市分公司) 微机继电保护测试仪常备规格存货充足，可定制 微机继电保护测试仪。多年来的厚积薄发，发挥其良好的商业诚信，赢得了广大供应商和销售商的大力支持，在业内享有了一定声誉。追随 微机继电保护测试仪市场的不断革新，我们坚守“做精、做专、做强”的发展理念，来契合时代的变化和行业的新机遇。
广东中山架空线路故障测试仪友好的人机交互界面：?仪器屏幕的顶部状态栏实时显示电量状态、无线连接状态等信息，底部状态栏显示仪器的软件、硬件版本以及产品编号等。?主机三按键简洁设计，操作简单、方便灵活。?仪器具有多状态提示、报警提示窗口，便于用户了解仪器工作状态及检测状态。?参数设置简单灵活、直观，同时具有简洁的帮助说明。3.17智能电源管理：?剩余电量提示、低电量报警、长时间闲置提示、背光自动调节；当电池电量低时，仪器将自动禁止启动测量，以防止锂电池过放电。3.18统计信息管理：?主机具有总开机时间、本次开机时间、本次启动时间的统计功能。?接收器能够保存140条的故障信息功能，便于用于查找检测状态情况。4技术指标4.1主机输出特性：4.1.1输出频率：0.5Hz4.1.2开路电压：3000V4.1.3输出电流：40mA4.1.4接地电阻范围： 0~100kΩ4.1.5检测线路长度：100km4.1.6电流输出精度：±1mA4.1.7显示方式：中文480×270彩色液晶，背光功能4.1.8LCD尺寸：4.3寸4.1.9工作电源：内置锂电池或外置充电器，充电输入100-240VAC，50/60Hz4.1.10充电电压：16.8V4.1.11充电电流：3A4.1.12充电时间：约4小时4.1.13工作时间：大于4小时4.2无线通讯距离：小于50m。4.3采集器：4.3.1检测方式：直流电流测试钳4.3.2传输方式：433Mh无线传送4.3.3传输距离：小于50m4.3.4钳口尺寸：Φ48mm4.3.5测量范围：4mA-50mA4.3.6准确度 ：±(读数×1％＋4)4.3.7工作时间：7h4.3.8电 源：7号碱性干电池（1.5V＊4）4.4接收器:4.4.1显示方式：中文全彩液晶，背光功能4.4.2传输方式：433Mhz无线传送4.4.3传输距离：小于50m4.4.4工作时间：6h4.4.5LCD尺寸：2.4寸4.4.6电 源：7号碱性干电池（1.5V＊4）4.4.7故障电流阈值： 10mA 4.5体积：主机 320×272×145mm采集器 254×76×31mm接收器 165×83×32mm4.6质量：主机： 4.5kg采集器： 0.28kg接收器： 0.22kg4.7使用条件：温度 -10℃－55℃湿度 ≤95％海拔

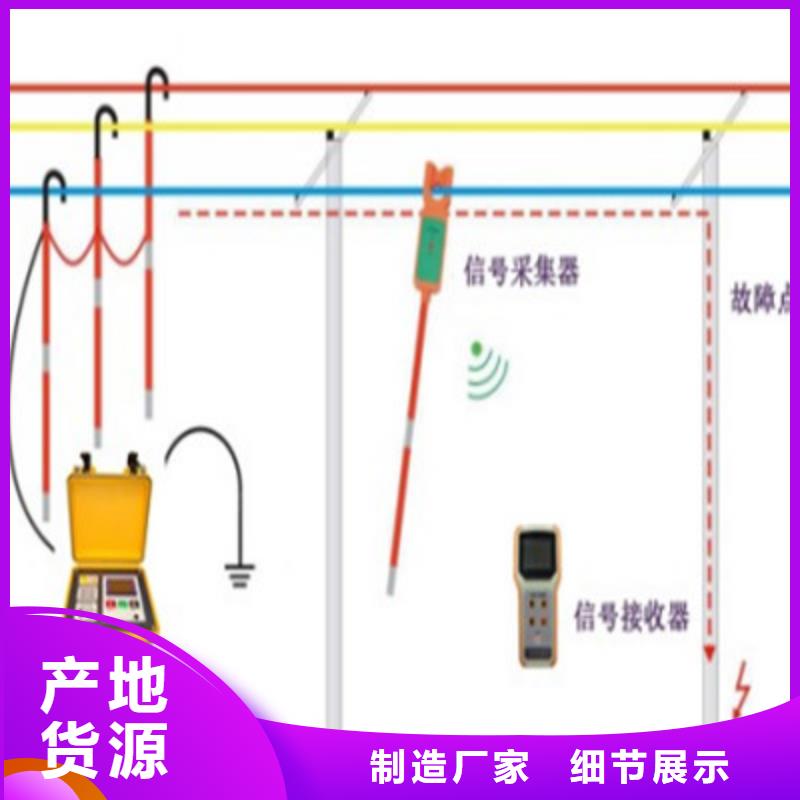

广东中山架空线路故障测试仪故障定位7.1信号的输出与检测7.1.1首先将故障线路的开关断开；测试地线用接地线与接地棒连接，接地棒接入大地网；信号输出端子与高压输出测试线插头端子连接，其另一端的线鼻子压拧在接在绝缘挂线杆的蝴蝶母接线柱上，3根绝缘杆用短接线连接，再将挂线杆挂在故障线路上。7.1.2启动主机发送信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失；7.1.3采集器检测信号：将采集器挂在待检测线路上，采集器将会检测来自主机发送的直流脉冲信号，并将检测数据通过无线方式发送至接收器。检测时请不要晃动采集器，以免增大检测误差。7.1.4接收器进入“故障检测”界面，实时显示被检测线路信号波形、信号大小和故障位置。图24 检测线路接地故障示意图7.2故障判定根据采集器发送回来的数据进行判断。如果接收器“故障检测”显示故障位置为上游，说明故障在该位置靠近信号注入侧；如果故障位置为下游，则故障点在该位置远离信号注入侧。通过接收器的检测界面电流波形可以辅助判断故障的类型：当检测到不稳定的变化的信号时，此时多为闪络接地；当检测有稳定的周期性信号时，此时的故障多为过渡电阻接地。
