我们精心制作的振荡波局放耐压试验系统TH-5模拟开关测试仪实力厂家产品视频已经准备就绪，让您一睹产品的风采。无论您是初次接触还是再次了解，视频都将为您带来全新的视角和体验。
以下是:浙江金华振荡波局放耐压试验系统TH-5模拟开关测试仪实力厂家的图文介绍
浙江金华振荡波局放耐压试验系统电缆振荡波局部放电测试系统电缆震荡波测试系统的功能和用途振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。● 用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的可靠性。● 用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。● 运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。
只要来天正华意电气设备(金华市分公司)签订 微机继电保护测试仪订货合同成功的客户，合同合计金额达到10w元以上的，立减1000元现金，做为感谢客户对我们公司 微机继电保护测试仪产品的信任与支持。凡是我们公司 微机继电保护测试仪产品的客户，全部免费上门安装、调试、培训，保证客户正常使用。

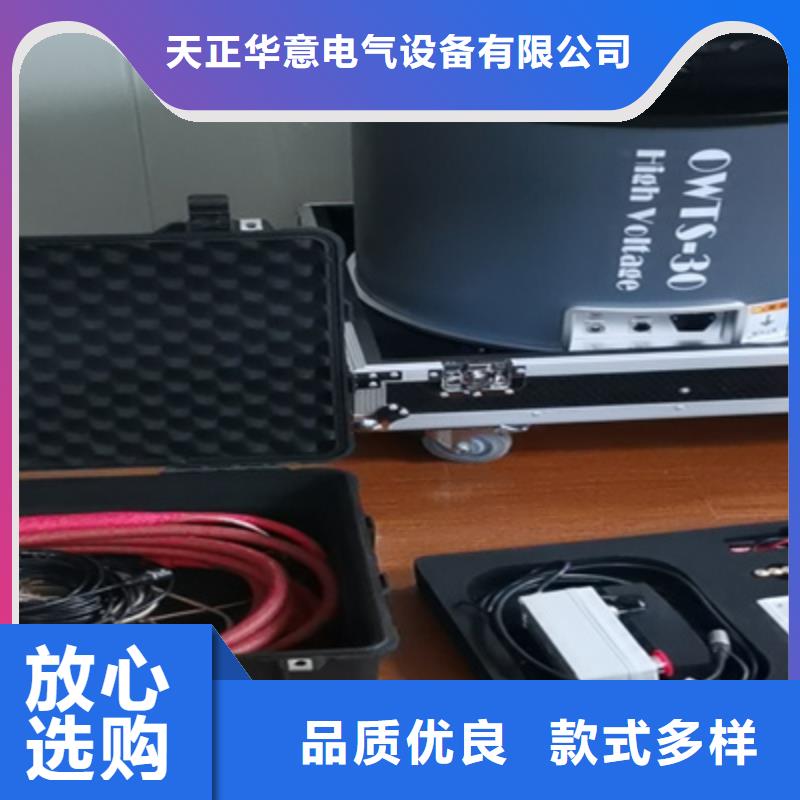

浙江金华振荡波局放耐压试验系统标准配置青岛天正华意电气OWTS主机一台；笔记本电脑1台；5.0m长高压连接电缆1条；保护接地线1条；电源线1条；网线1根；急停控制盒1套；校准源1台。选配：补偿电容1套（含电容1台；连接电缆1根；接地线1条）。产地：中国青岛五、技术服务与维修■凡购买瑞士青岛THSEIZE产品，产品保修期为一年（12个月），自交货之日起计算。人为原因造成仪器损坏除外。■为每个客户提供1次免费技术培训，含现场技术指导、理论技术培训。■对用户进行产品质量进行跟踪服务，发现技术和产品质量问题会及时给予解决。■业务人员将定期到用户单位进行回访，了解设备使用情况及帮助解决相关问题。■在保修期内，凡产品出现质量问题，在接到电话后24小时内帮助解决或到现场指导。■对于保修期外的维修，只收取零配件费，免收维修费。■对于合同产品，公司提供终身维修。
浙江金华振荡波局放耐压试验系统 二、操作说明：1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好围栏；2）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；3）收集电缆型号、长度、接头位置等电缆参数；电缆全长必须准确，以用于校准；中间接头测量尽量准确和详细，有利于终判断局放位置；4）电缆长度：一侧测量方式：100m≤L≦≤3k，必要时可采用两端测量的方式。2、绝缘电阻测试电缆主绝缘电阻测试：采用2500V（35kv电缆用5000V摇表）绝缘摇表进行测试；主绝缘电阻应大于50MΩ才可以进行下一步试验。3、电缆交流耐压试验使用本系统的高压试验电源设备，对被试电缆各相做5分钟1.6U0电压的耐压试验。不闪络击穿才可以进行局放的检测试验。电缆振荡波局部放电试验4.1 电缆局放的校准：高压测试前首先使用校准器进行局部放电量的校准，并测量电缆长度。首先按照以下接线图联接好设备。测试前检查校准器电池，不足应更换。校准步骤：1）校准器Q9测试线的红色线夹连接被测电缆线芯，黑色线夹接电缆接地。；2）校准100pc—2nc六档，输出接OUT×1接口。5nc-20nc三档，输出接OUT×10接口。3）选择相应的档位，打开校准器电源。4）打开变频主机的电源，准备好笔记本电脑进入测试软件界面。打开软件后，首页即是『电缆校准』界面，如图x。电缆预设参数：已知被试电缆的长度时，请在『校准判定基准』中选择『长度优先』，并在『预设电缆长度』栏中输入电缆长度；如不确定被试电缆的长度时，请在『校准判定基准』中选择『波速优先』，并在『预设电缆波速』栏中输入电缆波速。注：电缆波速与电缆类型有关，典型值见表。
