想要知道电压监测仪自动校验装置2025已更新(今日/发现)产品如何？看视频就知道！看视频，选产品更明智！
以下是:内蒙古呼和浩特电压监测仪自动校验装置2025已更新(今日/发现)的图文介绍

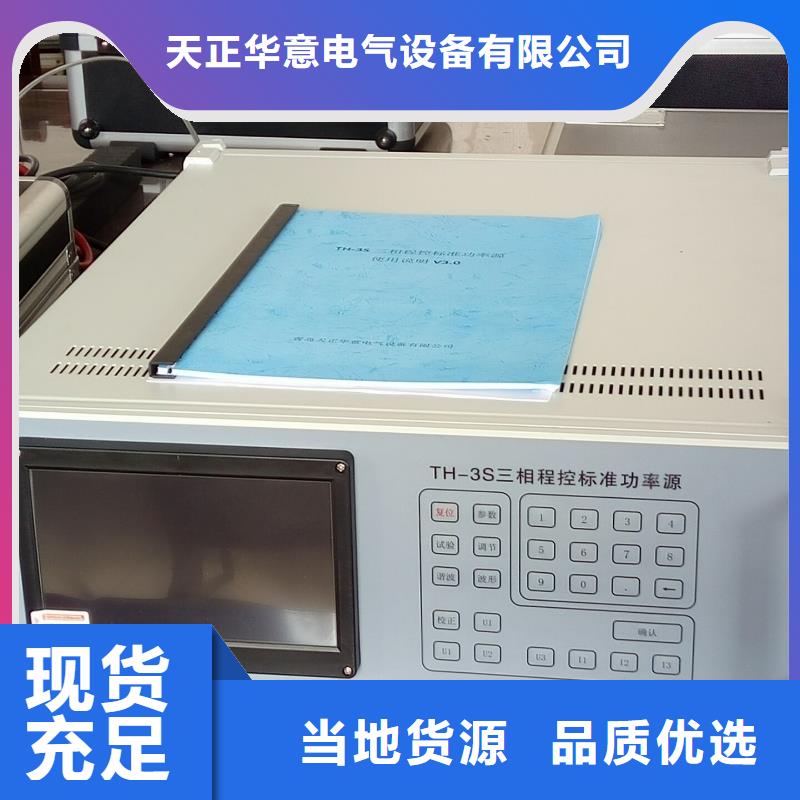

内蒙古呼和浩特三相标准功率源 本装置核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。采用6.4寸TFT彩色液晶屏，图表字符显示清晰。具有量程宽、精度高、工作稳定可靠、操作简单的特点。2 主要功能及特点2．1 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2．2 可测量电压、电流谐波含量和波形失真度；2．3 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHZ；2．4 可测量校验装置的电压、电流、功率稳定度；2．5 可测量校验装置的标准偏差估计值；2．6 可测量校验装置的三相电压对称度、三相电流对称度；2．7可测量直流电压和直流电流（选项）；2．8设有RS-232接口，可由PC进行控制操作；2．9与校验台配合，可组成一套高精度、高稳定度的三相电表测试系统。
内蒙古呼和浩特三相标准功率源 数据采集“数据采集”是将装置内存储的仪表信息、数据上传到电脑中进行查询、打印及保存，分为以下几个部分： （1）读取数据进入“数据采集”界面，点击“读取数据”按钮后。上位机程序会将装置内存储的所有被校信息、数据读出来，并显示在“信息”框里。“信息”框里所选表的数据在“数据”框中显示。表数量多时，读取时间长，请耐心等待。上传至“信息”框中的信息，可以修改。（2）输入校验辅助信息仪表的信息、数据读取后，可先在“信息”框中，点击需输入校验辅助信息的仪表，再在“校验辅助信息”框中输入或选择仪表的各项校验辅助信息，确定无误后，点击“保存当前表”或“保存所有表”按钮进行临时存储并在“信息”框中对应栏中显示出来。（3）存储仪表的信息、数据读取完，并输入好检定辅助信息后，若要保存到电脑里时，可以一块、多块、全部形式，点击“保存所选的表”按钮，进行保存。6．6数据管理“数据管理”界面中包括“信息查询”、“信息表”、“数据”三个信息框和九个功能按钮，可对仪表数据分别进行修改、删除、查询、打印功能。数据管理可以在未与装置通讯的状态下，进行修改、删除、查询、打印功能操作。信息查询“信息查询”框中包括被检仪表的各项参数信息和校验辅助信息。在对应栏中输入、选择已知信息后，点击“查询”按钮，将在“信息表”框中列出符合查询条件的所有仪表。点击“数据刷新”按钮后，“信息表”框中将列出数据库内所有的仪表。信息表“信息表”框中会显示出符合查询条件的所有仪表。“信息表”框中所显示仪表信息可以直接更改，并直接保存所更改的信息。在“信息表”框中可以选择需删除、打印的仪表。
天正华意电气设备(呼和浩特市分公司)拥有一支经验丰富、技术创新的专业【微机继电保护测试仪】研发团队。优质创新、诚信合作、互惠互利、共同发展是天正华意电气设备(呼和浩特市分公司)持续发展的永恒目标。
内蒙古呼和浩特三相标准功率源 操作说明注意事项： 装置电源线的地线端或装置后板的 大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。 进行检定前，通电预热至少20分钟，关机后30秒后再开机。＊ 非专业人士切勿自行进行软件校准，非授权时勿打开机盖。＊ 避免测量通道受冲击损坏，不能在本表的交流接线端上输入直流。 主菜单开机后进入主菜单界面，如图1所示。本表操作功能分为六大部分，分别为“交流测量 直流测量相频测量”、“电能测量”、“软件校准”、“其他测量（失真度、稳定度、谐波显示） 直接按相应数字键进入相应子菜单。本表在下述情况会出现声光报警提示：1． 自动量程时，被测量超出测量范围。2． 手动量程时，被测量超出当前档位值的120％。1：交流测量 ：直流测量3：相频测量 4：电能测量5：软件校准 其他测量图1 交流测量在主菜单中按“1”键进入图2界面，可进行交流电压、电流、功率（有功和无功、）、频率、功率因数、相位的测量。屏幕下方银白色长条框在各界面中均为操作提示框。按“SEL”键循环切换测量方式，依次为：“三相四线有功”、“三相四线无功”、“三相三线有功”、“三相三线无功”、“三相四线有功”，界面上会有相应显示。
内蒙古呼和浩特三相标准功率源仪器前面板左侧是液晶显示器，右侧是按键区，仪器的后面板为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-为电流流出端，其他各档端子为电流流入端 ；脉冲信号接口、232串行口（用于上传保存的数据至计算机）。当仪器有交流电源可用时，尽量使用外接交流电源。如果经常在无交流电源的情况下使用，仪器须及时充电，避免电池深度放电影响电池寿命，每次充电时间应在4小时以上。?仪器的配件箱尺寸，如图二所示：图二2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。
