想了解我们的电容电流测试仪配电终端测试仪实力商家供货稳定产品吗？我们为您准备了细致入微的视频介绍，让您在短时间内了解产品的精髓。
以下是:浙江丽水电容电流测试仪配电终端测试仪实力商家供货稳定的图文介绍
浙江丽水电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中,测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。

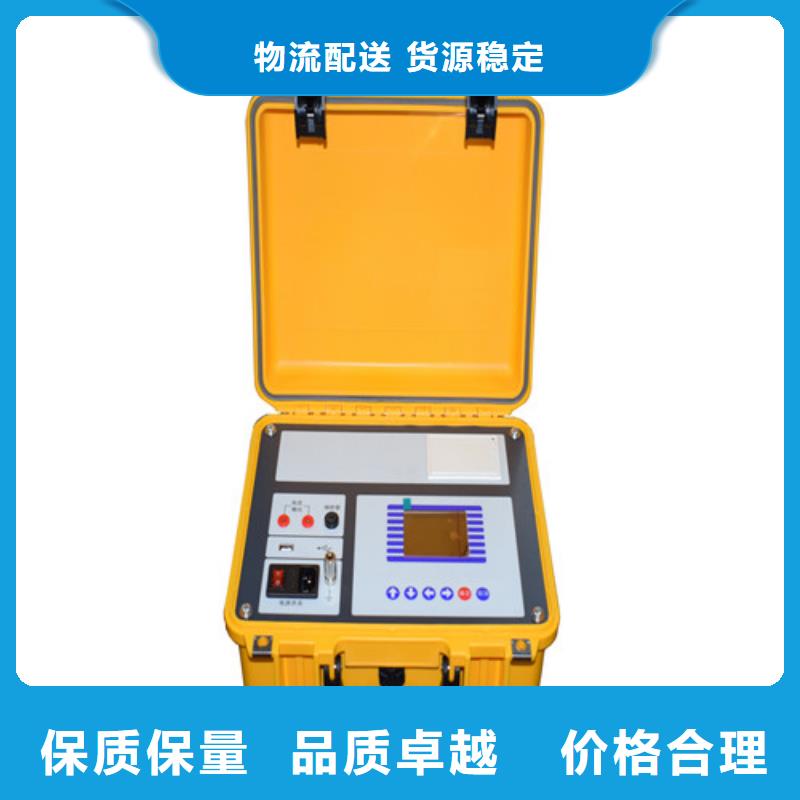

浙江丽水电容电流测试仪使用条件环境温度 -10℃～50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz仪器功率 200W五、面板介绍图1Ua、Uo：测试线电源电压输出端；ua、 uo :测试线采样电压引入端；电流输入：电流钳接线引入端；电源开关：接通和断开交流电源；：仪器接地端子液 晶 屏：显示操作提示及测量数据键 盘：仪器各种功能的操作打 印 机：打印各种测量数据六、操作说明当仪器按要求接好测试线及电源线后，打开电源开关，液晶显示开机界面，如下图所示：图2延时两三秒钟后液晶显示主菜单，如下图所示：图3如果需要电容测试，在主菜单画面下，按↑ ↓键，选择 电容测试 后，按 确认 键，进入电容测量设定画面，如下图所示：图4在电容测量界面，按↑ ↓键选择被测电容类型，按 确认 键进入如下显示界面（选择单相电容）：图5经过几秒钟时间，显示测试结果如下图所示：图6如果要打印数据，请按打印键，存储数据请按F1键，如果还需测量同相电压下的其他单相电容，可按返回键返回电容测试界面，将电流钳夹到被测电容上，按确认键重新测量。在电容测量界面，如果要测试三相电容，请按↑ ↓键选择被测三相电容类型，此时屏幕会根据三相类型显示当前需要测试哪一相，请根据所选择的相接线，比如如果选择三相△型电容测试，屏幕首先显示的界面
天正华意电气设备(丽水市分公司)主营： 微机继电保护测试仪，我们销售的不仅仅是产品，更是服务，欢迎新老客户来电垂询，公司将与您合作共赢，同创辉煌！
公司承诺：如产品出现质量问题，24小时内派人现场确认处理，请放心购买！
公司坚持技术进步、观念创新、不断加强内部管理，建立了现代化企业管理制度，和完善质量保障体系，经过十多年的发展，已形成集生产、经营、科研、开发、技术服务为一体的企业,十多年来通过全体员工的共同努力，能够准确把握信息和机遇，以较快的速度,不断积累，不断完善，并以优质的产品，赢得了广大客户的信赖，面对时代的挑战，我们必定全力以赴，始终坚持以市场为导向，不断壮大企业规模，企业核心竞争能力，为客户提供z u i满意的服务。
我们的宗旨是：“用服务和真诚来换取您的信任和支持，用优质的产品给您做保障，互惠互利，共创双赢！”我公司愿与各界同仁竭诚合作，共创未来！
浙江丽水电容电流测试仪电感测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(jωL)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电感测量值L试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差L 误差＝L试品?L，进而达到了对被检电容电感测试仪的“电感”测量功能进行检定的目的。五、面板说明1—电源开关、2—电源指示灯、3—工作状态指示灯、4—电压输入端子、5—电流输出端子图2 校验装置前面板示意图六、操作说明上位机程序操作界面见图3。界面共有两个选择栏和两个功能按钮，在“参数方式设定”栏中可以选择“电容、电感”两种参数方式，该选项具有性，可重复选择不可以多项选择。当选择电容后，可在“电容值”选项栏设定标准电容器，输入范围为0.1μF~2000μF，调节细度0.01μF；当选择电感后，可在“电感值”选项栏设定电感值，输入范围为0.1mH～2H，调节细度为0.01mH。图3 上位机程序操作界面进行电容电感测试仪校验时，首先在前面板上连接好电容电感测试仪的测量线，在后面板上连接好接地线、电源线以及上位机与下位机间的通讯电缆，打开下位机电源按钮，即可以开始测试前设置。测试前应先设置好需要测量的参数，然后点击“参数下载”按钮，上位机将发送指令判断上位机与下位机是否通信正常。若通信不正常，则上位机界面显示“串口通信错误”的；若无提示则通讯正常，上位机将设置的电容值、电感值等参数发送到下位机。再点击“启动”此时前面板“状态指示”绿灯将点亮，即可开始校验测量工作。读取测试仪测量数据，根据校验装置提供的标准值，即可计算获得测试仪的误差。测量完成后点击“停止”按钮，“状态指示”绿灯熄灭，此时已恢复到开机时的状态，可以在上位机程序中重新设置参数，并点击“启动”按钮进行下一次的校准。七、随机附件1、电脑1台2、使用说明书1份3、配套操作软件（光盘） 1张（含说明、安装程序）4、RS232通讯电缆 1根5、电源线 1根6、测试线 1套
