不要错过这部精心制作的用户喜爱的局部放电测试仪生产厂家产品视频！仅仅一分钟的时间，您将能够领略到我们产品的卓越品质和出色设计，发现更多令人心动的细节。
以下是:湖南株洲用户喜爱的局部放电测试仪生产厂家的图文介绍
天正华意电气设备(株洲市分公司)致力于向客户提供满足其需求的 微机继电保护测试仪， 以及售后服务和解决方案，为客户创造长期价值。 以企业“重信用，守合同，保证质量”为核心宗旨目标；并与多家 微机继电保护测试仪品牌商建立了长期稳定的关系；不断升级、创新；不断公司的技术平台实力来满足日益增长的市场需求，以便更优的带动公司内部运营效率，为企业提供服务。

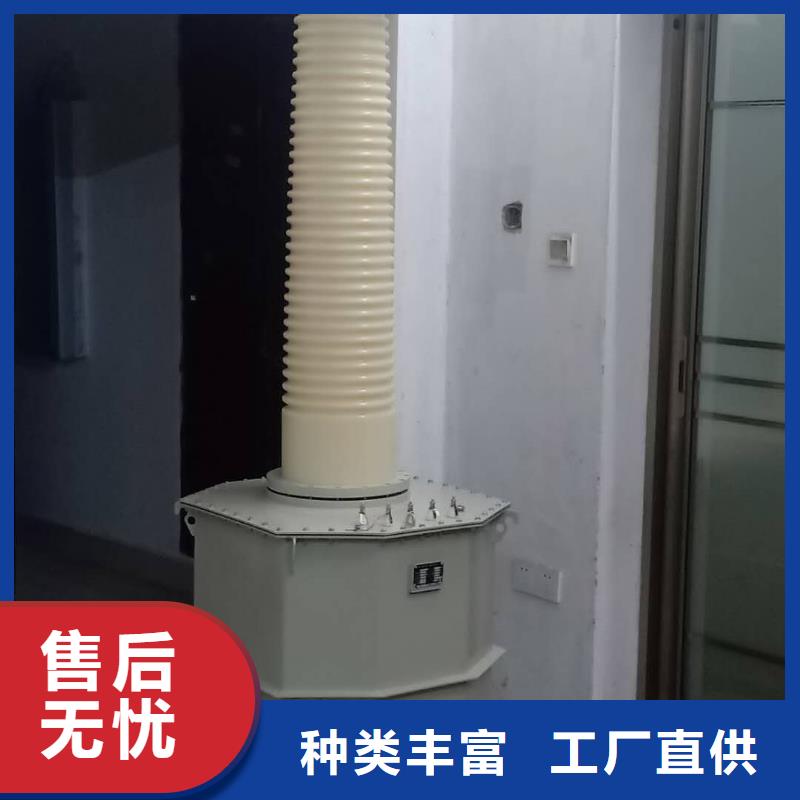

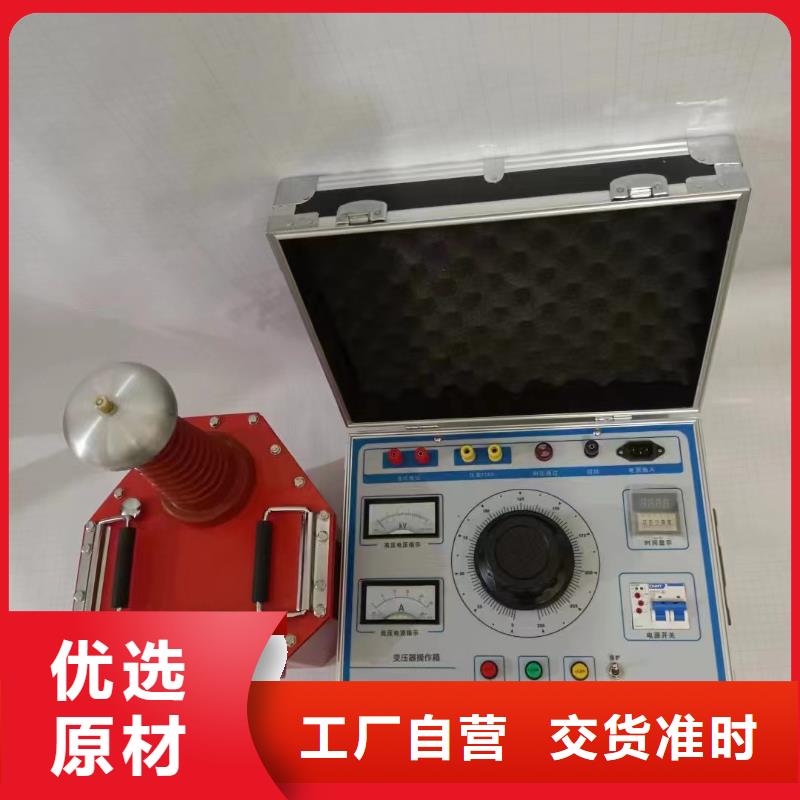

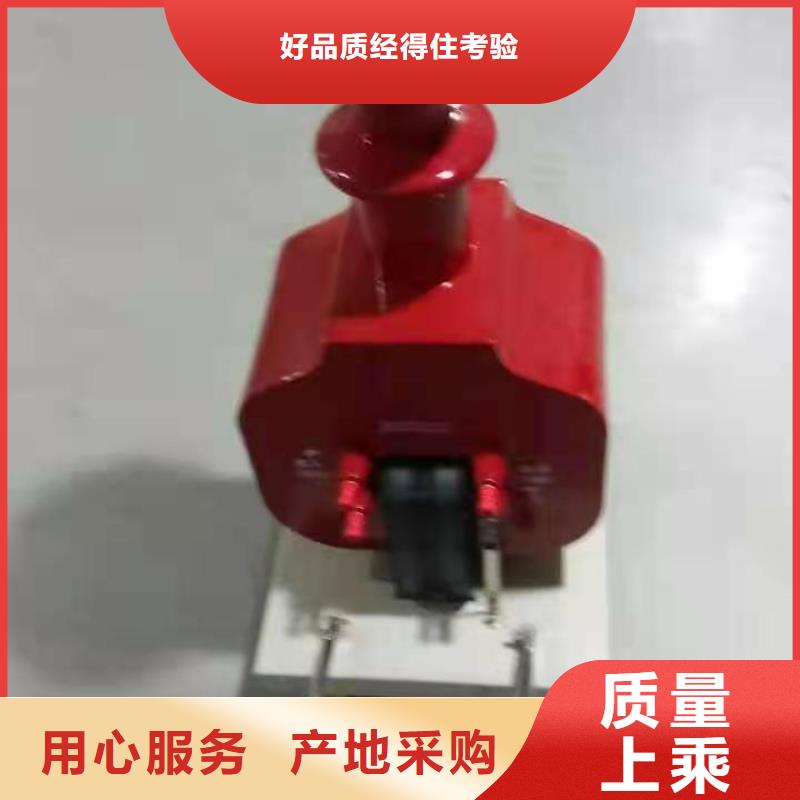

湖南株洲试验变压器超轻型试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列超轻型试验变压器是在TE系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 二、产品结构TH-系列超轻型试验变压器采新型芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。图1：单台试验 图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球 3—高压套管 4—变压器提手5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油 15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组 在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。1三、工作原理 TH-系列超轻型试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
湖南株洲试验变压器备注：电压单位为kV ，电流单位为mA ， 频率单位为Hz，时间单位为s。2.功能按键：包括工作模式、测量项目、功能、参数设置四部分。2.1 “交流”、“直流”按键：用于转换交直流工作模式。2.2 “电压”按键：用于允许或禁止保持时间捕捉的功能，窗口3如果显示“――”，表示禁止，此时按“电压”按键，则允许捕捉保持时间，并且窗口3显示保持时间。再次按“电压”按键，则再次禁止该项功能。当电压信号上升到设置的启动电压后，仪表开始计时，当电压信号下降到设置的启动电压的90％后，仪表计时停止。由于要处理瞬态信号，仪表在捕捉保持时间时电压档位被锁定，所以在不需要捕捉保持时间的场合，用户应尽量禁止保持时间捕捉，以便得到的电压精度。2.3 “电流”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示电流值。2.4 “F1”按键：用于切换窗口2的实时测量电流或电流值的显示，当本键指示灯点亮时，窗口2显示“P XXXXX”,为值，否则显示实时测量值。2.5 “F2”按键：用于手动电流值。在下次电流测试开始之前，用户应及时手动已有的电流值。另外，仪表的工作模式或测量项目被转换时，电流值会自动清零。2.6 “失真度”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示失真度值。2.7 “锁定”按键：用于锁定本次测量数据。 2.8 “设置”按键：进入设置状态，或设置项换页。2.9 “”按键：循环右移位，改变设置参数的当前数码管（闪烁位）位置。2.10 “”按键：循环增加设置参数的当前闪烁位的值。3．特殊字符显示含义1）r ：显示在窗口2，提示该窗口显示的是纹波系数；2）t ：显示在窗口2，提示该窗口显示的是失真度；3）F-ERR ：显示在窗口1，提示当前输入的电压信号不可以进行失真度分析；4） -OL- ：提示当前输入的信号值超过测量范围。
