以下是:山西朔州水内冷发电机专用泄漏测试仪的图文介绍
山西朔州SOE测试仪录波仪用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、测试操作步骤1、测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、脉宽、间隔、次数等参数。3、试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。

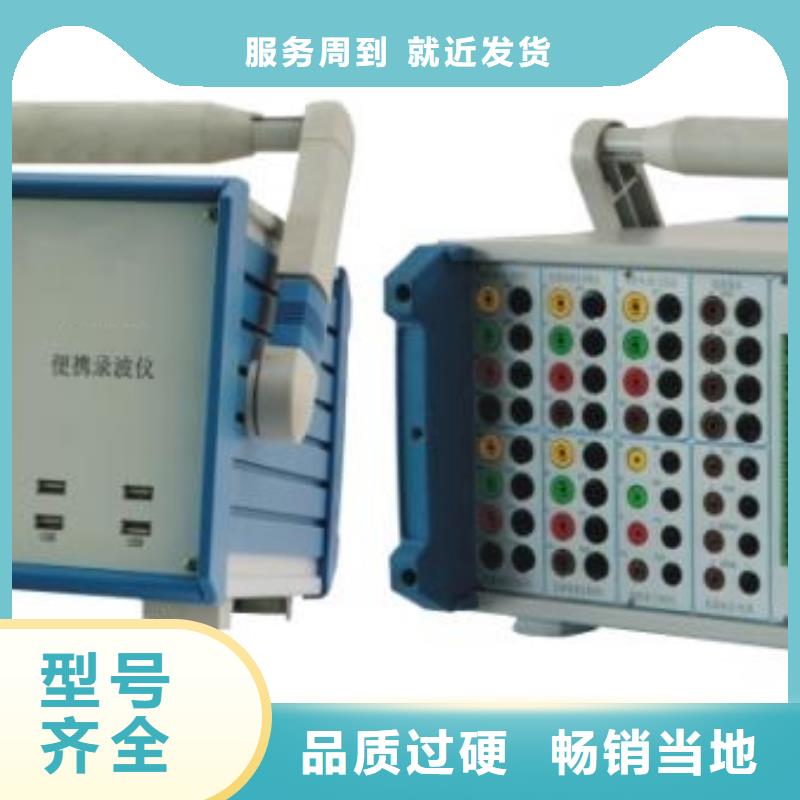

山西朔州录波仪感谢你选择了TH-608CDM便携式故障录波器，多功能数据监录仪。在装置安装、山西朔州同城使用前，请首先仔细阅读本用户手册，并留用随时查阅。 版本用户手册版本号：V1.0.0 手册内容有可能因技术升级或修正错漏而变更，恕不另行通知。 若认为本手册部分内容阐述不清，希望您能致电给我们，在此先行表示感谢。没有本公司书面同意，本手册的全部或部分内容不得抄袭、山西朔州同城改编、山西朔州同城或以任何形式的出版、山西朔州同城传播。质量保证 青岛天正华意电气设备有限公司保证所制造的新品仪器均经过严格的质量确认，并保证完全符合本手册所给出的规范和特性，同时保证在出厂一年内，如有发现产品的制造瑕疵或器件故障，本公司负责免费给予修复。
山西朔州录波仪网络（TCP/IP）TCP/IP协议需要根据接入的局域网的具体要求设置。注意：更改录波仪的TCP/IP属性后，应关机，重新启动。6.3.模拟通道1.打开/关闭某个（些）模拟通道。运行时，录波仪跳过被关闭的通道，不进行采样、计算、显示、记录。关闭不使用的模拟通道，可以：?提高录波仪的可用采样频率。?减小故障记录，可以存储更多记录，并缩短记录上传时间。?使显示画面简洁清晰。2.选择模拟通道的单位符号。3.设定模拟通道额定值。4.设定模拟通道是否接有外部变换器。外部变换器指CT、PT、分流器等设备。通过设置变换器变比，使录波仪显示、记录接入参量的一次值。6.4.开关通道1.打开/关闭某个（些）开关通道。关闭开关通道，不能提高录波仪的可用采样频率。2.设定开关通道的外接逻辑。有“常开”、“常闭”两个选项。当选择“常闭”时，录波仪将实测的开关状态取反。6.5.故障记录格式当录波仪监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。记录内容如下图：

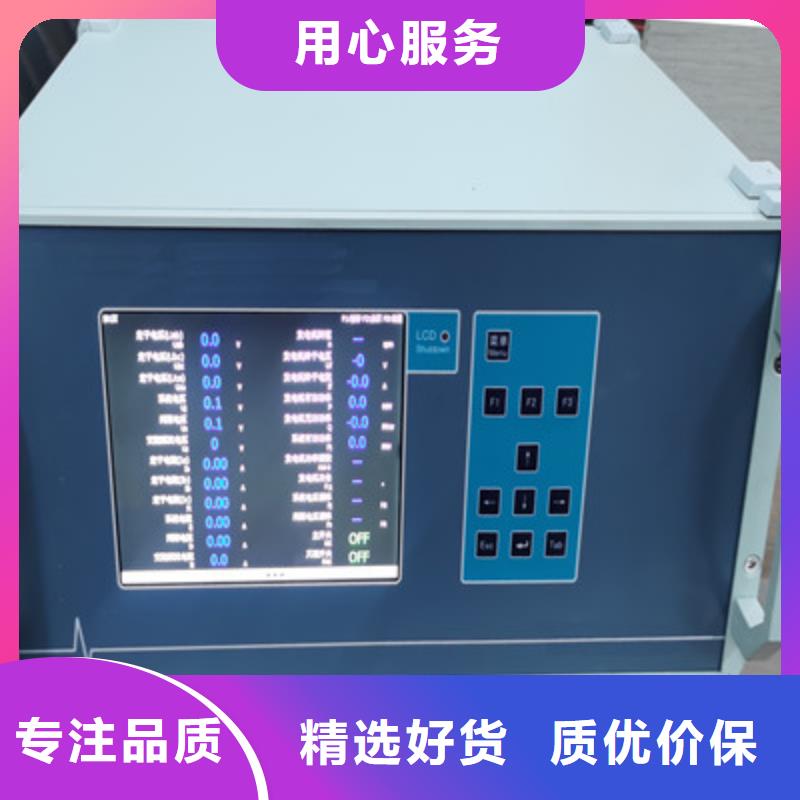

山西朔州录波仪模拟量曲线的颜色，与窗口右侧光标实时值的颜色一致。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。9.2.1.放大/缩小方向键 →： 放大时间轴，波形横向压缩。方向键 ←： 缩小时间轴，波形横向展开。方向键 ↑： 放大纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小纵轴（标幺值轴），波形纵向展开。9.2.2.移动方向键 →： 只有在暂停状态下有效，波形向左移动。方向键 ←： 只有在暂停状态下有效，波形向右移动。方向键 ↑： 纵轴零点上移，波形向上移动。方向键 ↓： 纵轴零点下移，波形向下移动。9.2.3.光标1、光标2方向键 →： 光标右移方向键 ←： 光标左移如果录波仪当前的采样频率为100kHz，且与“电气试验”联机，则不支持实时波形功能。如果先进入了实时波形画面，再与电气试验联机，则会自动退出到常量列表画面。9.2.4.显示参量选择按F3键打开参量选择对话框，选择在画面上显示的参量。按F1键切换选中的参量。按Tab键在列表框间切换输入焦点。
天正华意电气设备(朔州市分公司)以全新的市场布局，针对 微机继电保护测试仪应对行业变化，顺应市场趋势发展，以期在创变中寻求突破，进而品牌核心竞争力，把握市场机遇，引领视讯产业开启全屏时代！
