以下是:香港【交流采样现场校验仪】配电终端运维测试仪可零售可批发的图文介绍
专业的 微机继电保护测试仪制造水平满足客户“质量、品质、性能”的追求，让每一个天正华意电气设备(香港分公司)制造的 微机继电保护测试仪都成为凝结匠心的上乘之作。
香港交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。
香港交流采样现场校验仪本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、电力公司《交流采样测量装置校验规范》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 可半自动或自动检验交流采样装置和电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．3 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．4 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

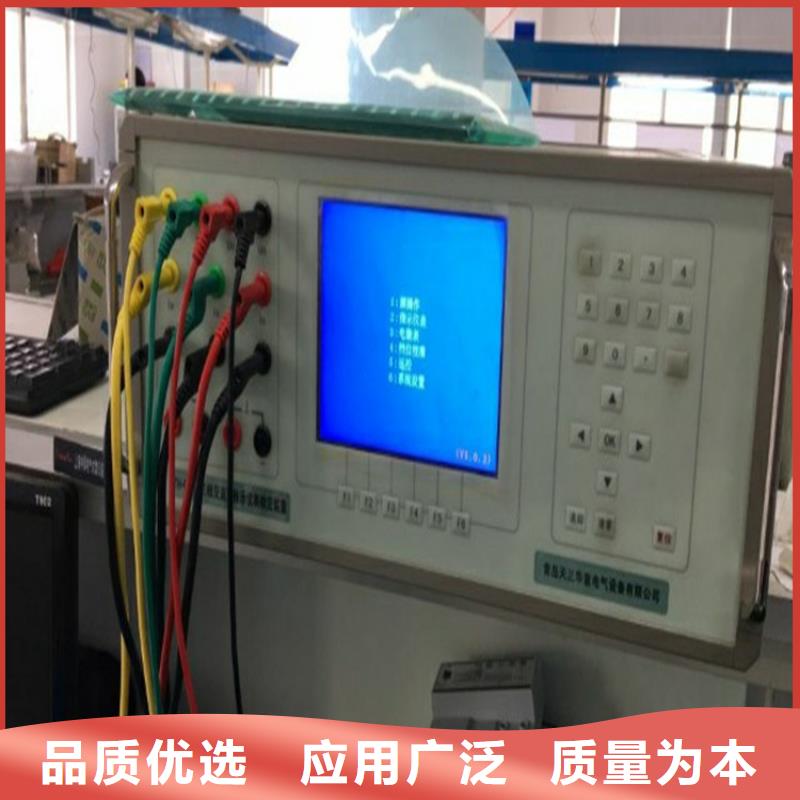

香港交流采样现场校验仪操作说明5．1注意事项： 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。 电压输出不能短路，电流输出不能开路。 在源操作中要改变电压或电流档位，需先将电压或电流降为零，然后再切换档位。校验75mV表，需专用四芯测试线，输出端在后板上。＊ 装置检定三相两元件表时，被检仪表的B相接装置电压的公共端Uo（黑端）。 装置检测交流单相表时，被检仪表输入接装置的A相输出端。 装置检定电流轻负载表时，请将后板重载/轻载开关向下切换到“轻载（切到“重载”时,装置交流电流输出为输出容量；“轻载”时输出容量约是重载时的一半）。如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。按存储键后数据存储未结束不可中断电源，以免数据遭到破坏！进行初始化时，不可中断电源，以免数据遭到破坏！交流采样器·变送器·仪表校验装置1：源操作：指示仪表3：变送器4：交流采样5：档位校准6：远控青岛天正华意电气设备有限公司图35. 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作源操作是指在装置输出范围内，根据需要对交流、直流输出进行设置，可采用“比对法”进行检测仪表。源操作分为“交流输出设置”操作和“直流输出设置”操作。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。
