以下是:云南玉溪便携式氧化锌避雷器测试仪大企业的图文介绍
云南玉溪非线性电阻测试仪试验二、灭磁过电压试验操作规程1、切断励磁控制器与励磁变和发电机的连接，确保灭磁开关处于分开状态拔出发电机碳刷、转子接地保护装置和转子电压表的保险拔出，功率柜直流输出侧刀闸保持在断开位置，断开轴电压抑制回路。2、将电压调节旋钮逆时针旋转至小位置，接好电源线，按下电源开关，启动测试装置，LCD触摸屏幕显示启动过程，直至测试软件启动完成。灭磁过电压试验接线图如下所示：图七、过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！过电器保护测试仪 避雷器测试仪器 工频放电电压的测试 工频放电电压的测试仪 工频放电电压的测试装置 过电压保护器试仪 过电压保护器检测仪 灭磁过电压测试仪 灭磁和转子过电压保护试验 励磁系统的灭磁及过电压性能测试
云南玉溪非线性电阻测试仪技术指标1.电源：220V、50Hz或内部锂电池供电2.测量范围：泄漏电流 0-10mA（可扩展）； 电压 30-100V（可扩展）；（选配二：电场强度输入范围：30kV/m~300kV/m。）3.测量准确度：电流：全电流>100μA时： ±5%读数±1个字；电压：基准电压信号>30V时： ±5%读数±1个字。4.测量参数：泄漏电流全电流波形、基波有效值、峰值。泄漏电流阻性分量基波有效值及3、5、7次有效值。泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-。容性电流基波，全电压、全电流相角差。电压有效值。避雷器功耗。5.电压基准信号取样方式：有线同步：40米（可扩展）无线同步：>400米（可扩展）6.锂电池参数：充电时间 > 6小时 连续工作时间 > 4小时间断工作时间 > 8小时7.仪器尺寸： 主机36cm×26cm×14cm 配件箱42cm×33cm×20cm8.仪器重量： 主机5.0kg 配件箱9.0kg四、仪器面板介绍图2测试仪面板如图2所示，测试仪分为主机和PT测试单元两部分。PT测试单元：采集PT二次侧电压（或选配二：B相感应板电场强度信号），通过有线或无线方式将信号发送给主机。

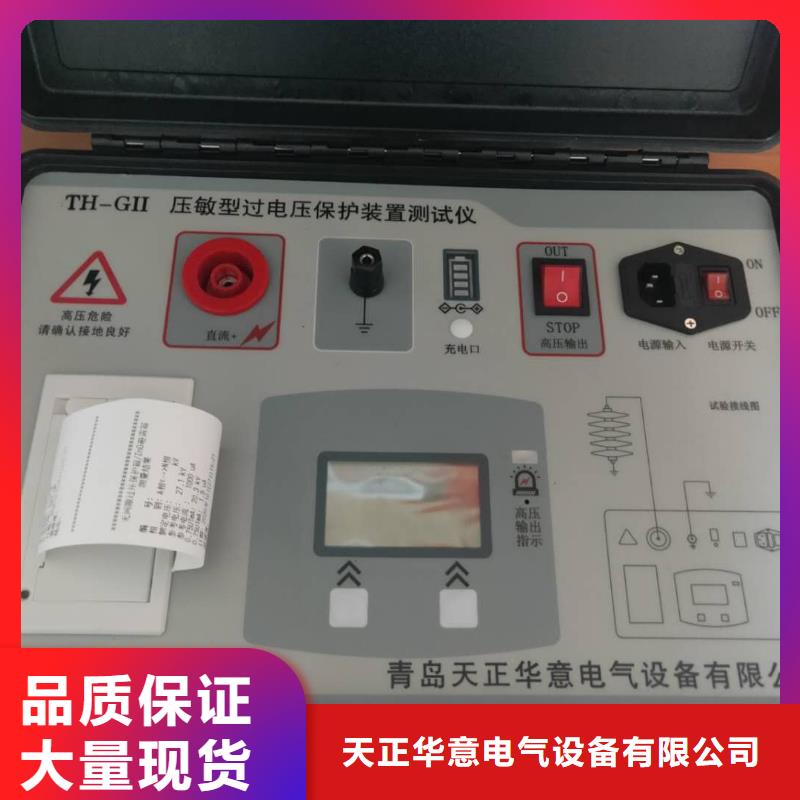

云南玉溪非线性电阻测试仪本产品是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器及大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10mA的V-A特性试验，测量无间隙氧化锌避雷器(U1mA和0.75 U1mA下直流泄漏电流)或氧化锌非线性电阻ZnO阀片（U10mA和0.5U10mA下的泄漏电流）的专用仪器。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。产品符合以下标准相关要求《GB／T16927.1—2011高电压试验技术第1部分一般定义及试验要求》《DL/T474.2-2006现场绝缘试验实施导则直流高电压试验》《GB11032-2010-交流无间隙金属氧化物避雷器》《DL474.5—92现场绝缘试验实施导则—避雷器试验》《DLT489-2006大中型水轮发电机静止整流励磁系统及装置试验规程》2性能特点2.1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.2.仪器内置大容量可充电高能锂电池组供电，可连续使用8小时以上，能满足各类试验现场。2.3.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。2.4.仪器主机内置32位高速处理器，具有强大的数据处理能力，高速热敏打印机可即时打印测试报告。2.5.全中文液晶显示，人机界面良好，操作简单直观。
云南玉溪非线性电阻测试仪 现场接线及使用a开关机：将电源开关打至“ON”状态,仪器显示屏上显示开机画面（如图2）,将电源开关打至“OFF”状态，仪器关闭。欢迎使用氧化锌避雷器直流特性测试仪图2 开机显示界面b测量功能选择页面：等待2秒钟，仪器进入“功能选择”页面（如图3）。功能选择无间隙 ZnO避雷器非线性电阻ZnO阀片选择云南玉溪非线性电阻测仪 进入图3 功能选择个菜单项为“无间隙ZnO避雷器”测量功能，用于检测10kV及以下电力系统用无间隙氧化锌避雷直流参考电压U1mA和0.75U1mA下的泄漏电流。第二个菜单项为“非线性电阻ZnO阀片”测量功能，用于氧化锌非线性电阻ZnO阀片在直流参考电压U10mA和0.5U10mA下的泄漏电流。第三个菜单项为“时间设定”，可用来设定仪器的日期和时间。日期和时间掉电不丢失，无需每次开机都重新设定。页面底部左边是“选择”字符，指显示屏下方左边的按键为“选择”功能，按下后将在上述三个菜单项间循环切换。页面底部右边是“进入”字符，指显示屏下方右边的按键为“进入”功能，按下后将根据菜单项功能进入对应的功能页面。4.3 “无间隙ZnO避雷器”测量功能图4 无间隙过电压保护器或氧化锌避雷器试验接线示意图当菜单项在“无间隙ZnO避雷器”项时，按功能键将进入“无间隙ZnO避雷器”测量功能，见图5 直流测量无间隙ZnO避雷器退出 进入图4 直流泄漏电流测量界面确定加直流高压？确认试品接线对应退出 进入图5 直流泄漏选择界面注意事项：（1）在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压；（2）开始测量前，应确认接线正确，接地良好，以免发生电击事故。（3）10秒内无操作，仪器自动返回上一页面。测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U1mA下的电压及U1mA/0.75倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图6所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。
