广东梅州一次通流加压模拟带负荷向量试验装置变压器短路阻抗计算点击左上角三个点，选择“差动计算”，根据变压器铭牌输入变压器的额定容量、额定电压、短路阻抗及电流互感器变比，当变比为1时二次侧显示的电流值为实际一次电流值。根据变压器类型，选择“三相电力变压器”、“三相自耦变压器”、 “单相电力变压器”或“单相自耦变压器”；根据短路阻抗接线方式选择“高压侧加压 中低压侧短路”、“中压侧加压 高低压侧短路”、“低压侧加压 高中压侧短路”。参数输入完成后按“计算”键会自动计算短路等效阻抗、建议施加的电压、电流幅值及二次侧电流幅值信息等。6.3 无线遥测相位表操作说明（部分）6.3.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。 三相一次通流加压模拟带负荷向量试验装置 一次通流加压模拟负荷向量试验装置 模拟试验装置 变电站继电保护回路向量检查 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 三相通流加压模拟负荷向量试验装置 通流加压模拟带负荷试验方案 通流加压模拟带负荷继电保护向量检测装置 变电站工程通流加压模拟带负荷试验装置 三相一次通流加压模拟带负荷继电保护检测装置
经过十多年的辛勤努力，天正华意电气设备(梅州市分公司)建立了一套完备有效的服务体系，打造了一支经验丰富的服务团队，为客户不仅免费设计规划，提供专业的技术培训，而且派技术人员现场指导安装 微机继电保护测试仪，做到了上门服务与网络在线服务相结合，赢得了客户们的广泛赞誉，成就了信誉至上、品质优良、服务贴心的品牌服务

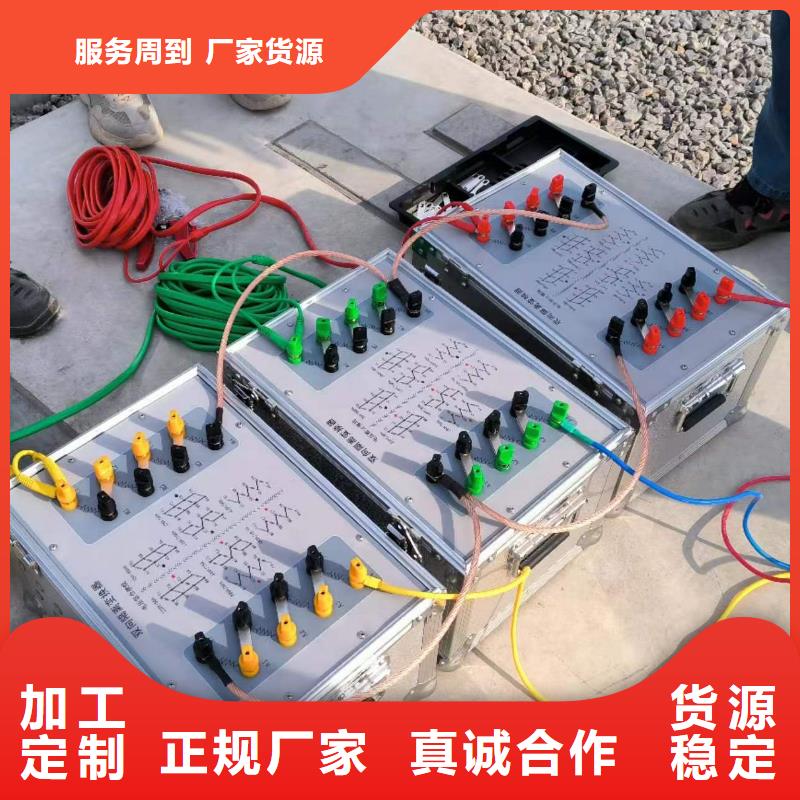

广东梅州一次通流加压模拟带负荷向量试验装置试验准备、测试步骤(1) 试验准备根据对变电站现场踏勘，站内检修电源箱开关容量（空开80A/3P）可满足装置供电要求，现场安装主变两台，220kV、110kV双母线单分断，10kV三母线单分断。为减少试验接线操作，本次试验充分利用220kV、110kV母联开关和10kV联络开关的操作实现各通流和加压回路间隔的投切。(2) 测试步骤1)全站母线一次通压试验通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。2）220kV、110 kV、10 kV母线/间隔通流试验在#1主变220kV、110kV侧套管分别接入三相工频大电流，通过#1主变开关201将220kV母联开关及需检测的回路间隔投入试验回路，在21-P-1#1母线220kV PT处接入高电压，通过倒闸操作配合完成220kV线路保护、母线保护相位的检验；通过#1主变开关101将110kV母联开关及需检测的回路间隔投入试验回路，在11-P-1#1母线110kV PT处接入高电压，通过倒闸操作配合完成110kV线路保护、母线保护检验。3）#1、#2变压器通流试验核查差动保护接线根据变压器阻抗参数计算，本次选择变压器110侧绕组为施加变频电源侧,通过一台主变母线通过110kV母线串带另一台主变开关对115kV侧绕组施加工频（或低频）电源，其余侧绕组在主变开关后级合上刀闸形成短路电流，完成变压器差动保护相位检验。9.8 一次电压并列相位检查220kV、110kV、10kV母线一次电压并列相位检查（含开口三角电压，10kV#1接地变接线组别）：装置变频电源三相电源输出接入#1主变低压侧套管，通过对变压器低压侧励磁后，三相相序为正序，分别在变压器各侧感应出一次电压：10kV母线：一次电压=380V，接地变低压侧电压及PT二次电压=14.47V;110kV母线:变压器变比K=115/10.5=10.95 PT变比=110/0.1/0.1√3PT一次电压=0.380×10.95=4.160kVPT二次线电压=4160/1100=3.782VPT一次相电压=0.380×10.95/1.732=2.400kVPT二次相电压=4160/1100/1.732=2.183V220kV母线：变压器变比K=230/10.5=21.9 PT变比=220/0.1/0.1√3PT一次电压=0.380×21.9=8.322kVPT二次线电压=8322/2200=3.782VPT一次相电压=0.380×21.9/1.732=4.804VPT二次相电压=8322/2200/1.732=2.183V通过测量各母线侧PT二次电压值，验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性，验证电压并列功能的正确性。
广东梅州一次通流加压模拟带负荷向量试验装置一次通流加压试验作业条件（1）施工作业条件1)全站单体调试已经完成，分系统调试完成，对时、故障录波、网络报文分析、交直流系统、监控系统等其他系统调试已经完成。2)参加试验人员应经教育并考试合格；试验前试验负责人应向全体人员进行技术交底，使全体试验人员熟悉试验过程中的防范要求并严格按照规程及施工措施的要求进行试验。3)试验装置的电源开关应使用明显断开的双极开关并加装过载自动跳闸装置；试验装置的外壳应可靠接地；试验接线完成后应由非接线人员检查确认后方可进行试验。4)试验时应严格按照操作步骤进行操作，出现任何异常时应立即断开工作电源。雷雨、六级以上大风天气及空气湿度80%以上不得进行试验工作。（2）保证措施 1)提前编写试验方案并报送公司和监理审核，试验方案审核完毕后进行和技术交底。2)试验前确定单体调试、分系统调试、其他系统调试已经完成，并且不能有影响试验进行的缺陷（刀闸无法分合等情况）。试验开始前检查设备和工器具，确保性能良好。3)合理安排试验时间，试验时全站不应有其他专业施工。4)试验时设专人指挥协调，确保试验项目有序进行。 电力系统同步相量测量系统试验装置 电位差双钳数字相位伏安表 三相微机继电保护综合校验仪 特高压变压器继电保护向量测试装置 无线相位表测试仪 全智能无线高压验电测试仪 三相智能相位伏安表 模拟带负荷测试装置 无负荷相量测量装置 六相微机继电保护综合测试仪 配电网继电保护向量检查和动作逻辑校验测试装置

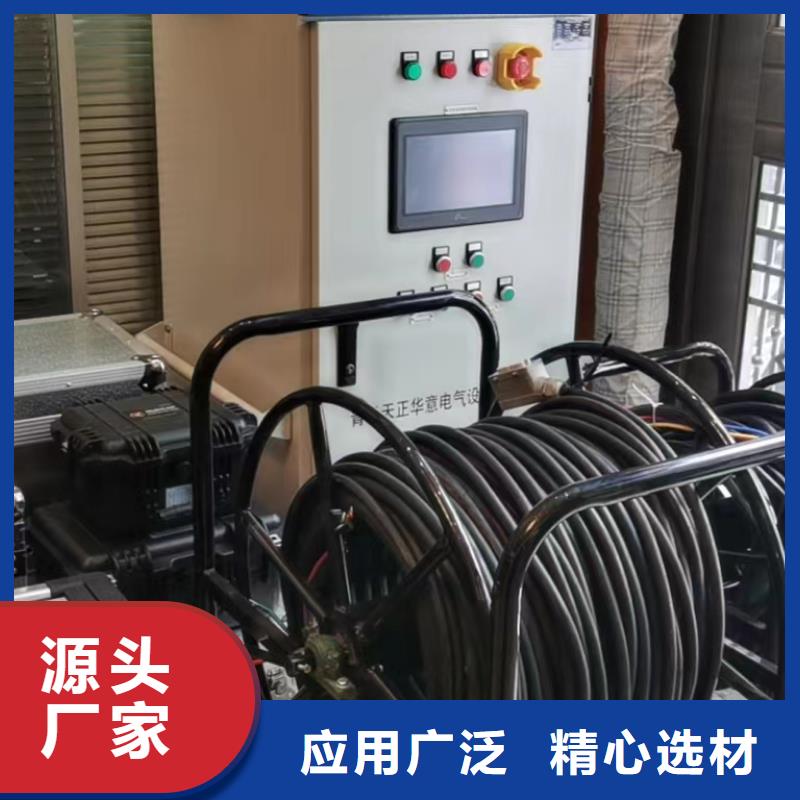

广东梅州一次通流加压模拟带负荷向量试验装置试验前准备工作5.1 资料和图纸变电站相关设计图纸，继电保护装置原理说明书及使用说明书等资料齐全。5.2 试验设备及仪器仪表试验设备: TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置1套(其中大电流转换试验装置1台，高电压试验转换装置1台，专用电源线4组，大电流三相输出线1组，高电压三相输出线1组，高精度高灵敏选频相位表1套)，数字万用表（0.5级及以上）1块，电流钳表（1.0级及以上）1块，组合工具,接地线,围栏等。5.3 设备状态变电站所有线路出口一次侧已断引（或线路隔离开关在分位）、电压互感器一次侧已断引；断路器及隔离开关在分位，保护出口压板已断开。6 试验项目及方法变电站继电保护相位检验试验时，大电流转换试验装置固定放置在主变侧易于接线的位置,方便对各电压级母线通流(开关站可固定放置在输电线路中间位置某一间隔),高电压转换试验装置放在对应母线电压互感器位置,通过倒闸操作配合完成变电站所有继电保护相位的检验工作。对安装两台主变的变电站，装置变频电源宜放置在主变位置,根据变压器阻抗参数选择合适的变压器绕组为施加变频电源,通过一台主变母线串带另一台主变开关和绕组施加工频（或低频）电源，其余侧绕组在绕组开关后级合上刀闸形成一次短路电流，完成变压器差动保护相位检验。试验顺序宜按照各电压级分别进行，对分段双母线需要利用变压器升压方式，完成一次电压并列相位检查（开口三角电压），而后进行各电压级电压线路保护、母线保护的顺序进行， 进行变压器差动保护相位检验试验，电度表二次回路接线、断路器保护和故障录波器可随线路和变压器保护相位检验试验同时进行。 变电站继电保护向量检查装置 带负荷校验保护装置 变电站监控信息自动对点装置 特高压变压器继电保护向量测试装置 高精度六相微机继电保护综合测试仪 变电站投运前继电保护一二次回路向量检查 智能变电站通流加压典型实验装置 三相微机继电保护测试仪 智能变电站继电保护向量检查装置 三相通流加压模拟负荷校验装置
