以下是:黑龙江黑河雷电冲击电压发生器成套试验装置批发的图文介绍

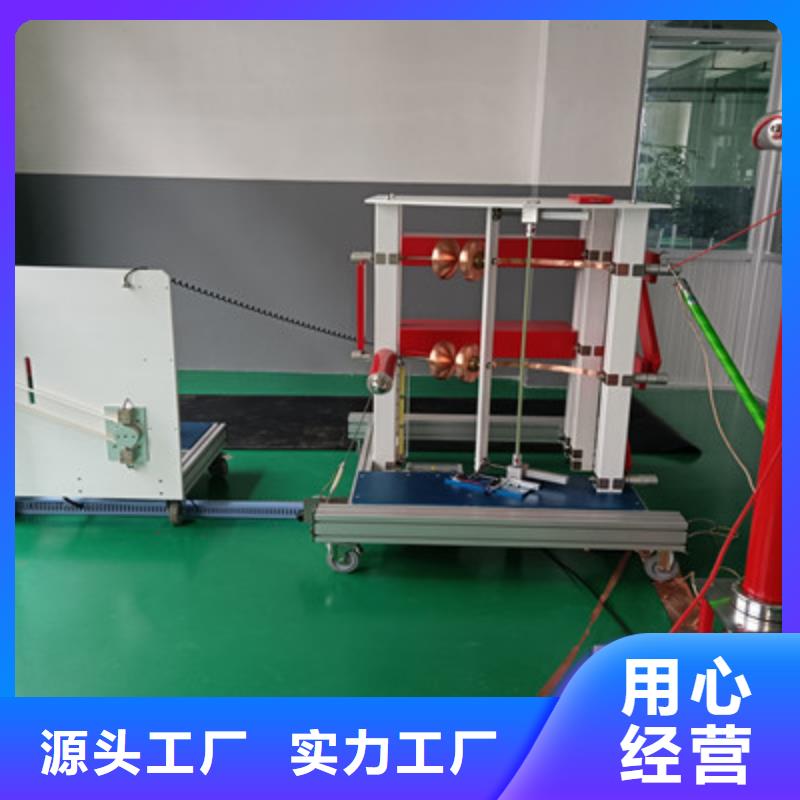

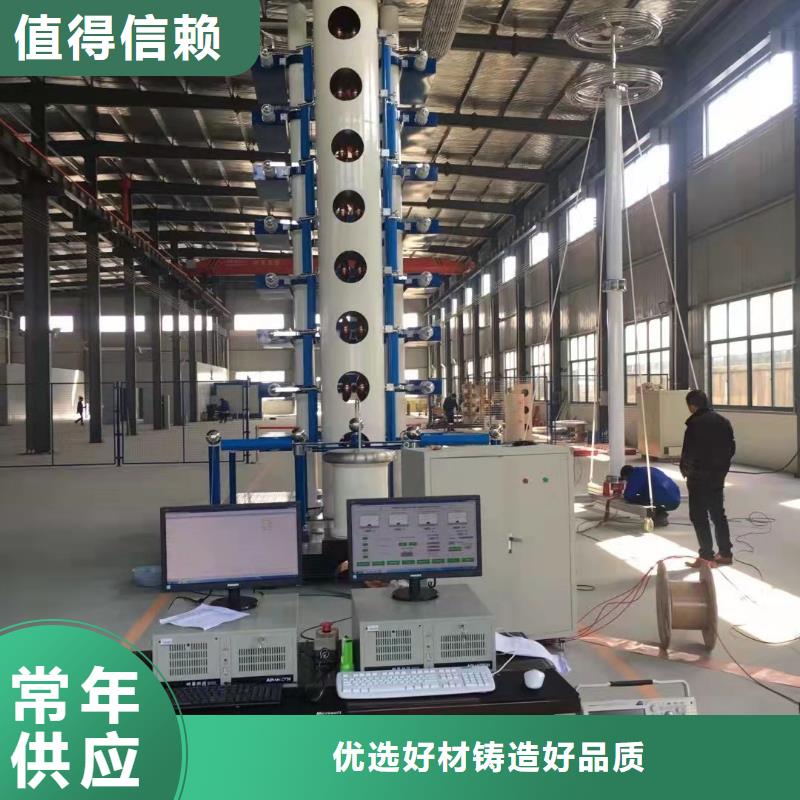

黑龙江黑河雷电冲击发生器检测设备测试系统技术方案3.1、使用条件海拔高度： ≤1000m环境温度： -15℃～＋50℃相对湿度： ≤85％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力： 8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波,波形畸变率＜5％地震烈度：地震基本烈度值为6度。3.2、依据标准GB/T 16927.1-1997《高电压试验技术 部分 一般试验要求》GB/T 16927.2-1997《高电压试验技术 第二部分 测量系统》YD／T 5098-2001《通信局（站）雷电过电压保护工程设计规范》GB/T 17626.5-1999 《电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验》GB311.1-1997高压输变电设备的绝缘配合GB1094.3 电力变压器第三部分 绝缘水平和绝缘试验GB/T16896.1-1997高电压冲击试验用数字记录仪ZB F24 001-90冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表DL/T 848.5-2004 高压试验装置通用技术条件 第5部分 冲击电压发生器DL/T846.1-2003 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统JB/T563-1993 耦合电容器及电容分压器订货技术条件JB/T8169-1999 耦合电容器及电容分压器所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。3.3、方案编制说明本套设备主要是为满足10KV以下的变压器 互感器 开关柜 套管等等电气设备的雷电全波和截波波形试验。 设备全套基本配置有充电装置、冲击电压发生器本体、冲击弱阻尼电容分压器、截波装置等控制、测量装置。
黑龙江黑河雷电冲击发生器信号分析设置页面?波形分析设置：多可以显示4个通道波形，根据示波器的不同有所差异。?探头倍数：根据实际探头的倍数关系，设置示波器，这样在示波器显示中可以显示为实际值，负责可能出现波形显示不完全等问题。?滤波方式：数字滤波是进行软件多点平均滤波。?波形方向：设置系统在正充电时，出现的波形方向，与系统的结构有关，?波形类型：可以选择为电流波形或者电压波形，波形的参数将自动根据波形类型进行匹配。?偏置计算：是否对波形进行去偏置操作。?采样比：即设置系统的分流比（V/A）或者分压比。?设置完成后点击确认保存参数。1.3.波形测量分析：基本的测量分析均可以在工具栏内通过点击快捷按钮进行选择，通过鼠标简单的拖拽波形达到测量的目的。图4-5 测量界面1.3.1.时间测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.2.幅值测量：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-5中测量时间光标变为该通道波形颜色，在波形界面的右下方，出现光标信息，以及双光标所在位置的波形幅值。1.3.3.波形峰值点测：点击工具栏快捷按钮后，通道选择按钮处于可选状态，选中某通道后，如图4-6中测量时间光标变为该通道波形颜色，当鼠标在波形界面上移动的时候光标会随动鼠标的移动而移动，光标与波形的焦点也随光标的移动沿波形滑动，在某处点击后，即可却请改点为值（小值）点，并且会在幅值参数处出现“Manu.”字样，表示该值为手动测量的值。1.3.4.放大缩小：点击工具栏快捷按钮后，鼠标变为“十字标”，在界面上托动十字鼠标，划出一个矩形区域，松开鼠标后，该区域将被放大至整个界面显示。1.3.5.通道选择：点击工具栏快捷按钮后，可以选中或者取消显示该通道，伴随着将是所有参数将不再显示。1.3.6.查看历史记录：点击工具栏快捷按钮后，可以打开或者关闭数据库记录。

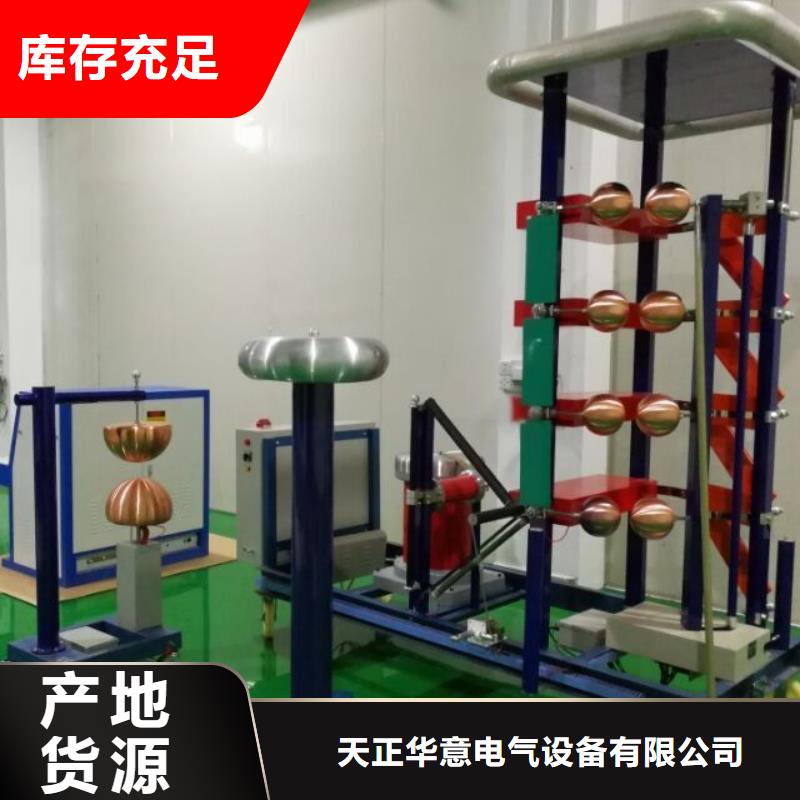

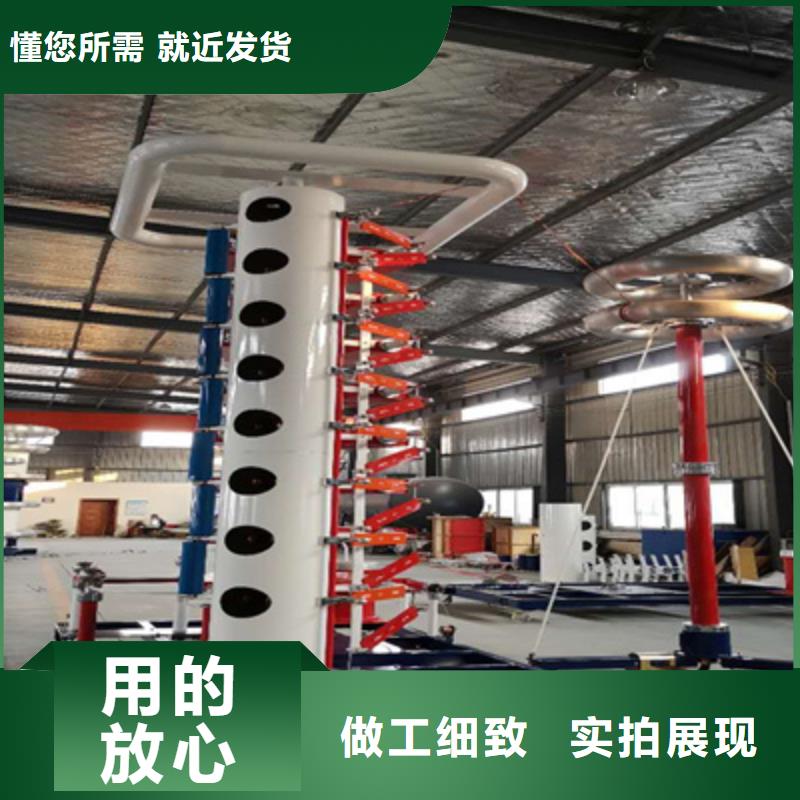

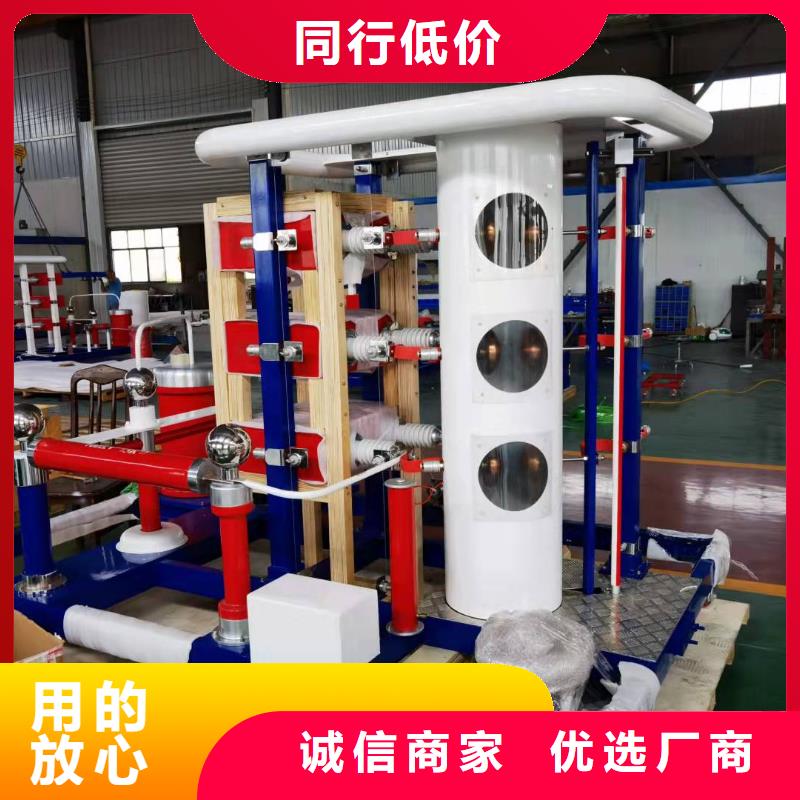

黑龙江黑河雷电冲击发生器波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；(7) 全套配有7.1 雷电波头电阻2套；7.2 波尾电阻1套；7.3充电电阻1套（备用1只）；(8)级球隙采用双边异极性触发，级至第二级球隙均采用三间隙球隙点火，同步误动率或拒动率不大于2％；同步范围≥20％。(9)各级球隙距离由电动机驱动作直线调整，控制系统指示对应球距的充电电压，传动结构带有上下限位开关；(10)球隙距离可在控制系统上手动或自动调节；(11)本体可每二级或三级并联使用，并联连接杆采用统一接插件，方便换接。设备上能搁置多余的调波电阻而不影响电气性能；(12)每级试验存放调波电阻和连接杆的托架；(13)各级采用二端密封绝缘筒，密封性能良好；(14)各级间均采取防晕措施，在整套充电过程中不会出现明显电晕。(15)级间绝缘及机械支撑能够承受100kV直流电压而不产生放电。(16) 发生器顶部装有均压罩。
黑龙江黑河雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；
天正华意电气设备(黑河市分公司)是一家集生产及销售于一体的现代化企业，公司现拥有大批人才。公司主营产品有： 微机继电保护测试仪等。
天正华意电气设备(黑河市分公司)本着“以人为本，诚心为业”的宗旨，始终坚持“诚信务实、以质取胜”的经营原则。决心广交朋友、虚心纳谏，不断完善自我，超越自我，以更优质的产品回报社会。
“完善的服务，卓越的品质”是我们永远追求的目标，为此我们将秉承长远服务于客户的精神，不断创新发展的方针，让商家信赖、让用户满意，这是我们永恒的信念。
黑龙江黑河雷电冲击发生器动作控制能够手动或自动控制放电球距跟踪充电电压，并显示放电球距值；控制本体自动接地；冲击次数预置、极性自动换接等功能；控制并显示截波球距。（2）充电控制充电电压,充电速度,充电极性直接由界面输入设定；系统自动跟踪设定电压下的球隙跟踪。充电方式采用可控硅调压方式恒流充电。能够自动控制冲击电压发生器的充电过程，可以根据试验要求，调节充电电压和充电时间，并显示充电电压值；可控硅调压方式较之传统的调压器调压方式，具有体积小，响应速度快，控制精度高。充电稳定度0.3％，充电速度可调。采用自控方式充电时,能使充电电压按所需的充电曲线上升，自动稳定在预先整定的充电电压值上，从而保证了充电的均匀性、重复性和试验结果的准确性。（3）触发控制采用高性能的点火脉冲放大器，能够产生大于15kV/100nS的脉冲电压，确保冲击设备点火可靠，同步放电稳定。截波延时方式采用LC延时回路，可方便地获得2～6μS的截波触发延时，稳定性好，精度高，截断分散性小于0.1μS，点火脉冲延时可调范围：0～9.9μS。（4）联锁控制整个系统具有完善的警灯、警铃等试验区的报警功能和控制接口；具有自动接地和接地与系统联锁，过流和过压保护功能；紧急停止功能。（5）扩展功能能与其它计算机通过串口进行通讯和数据交换；
