以下是:四川巴中调频串联谐振试验成套装置的图文介绍

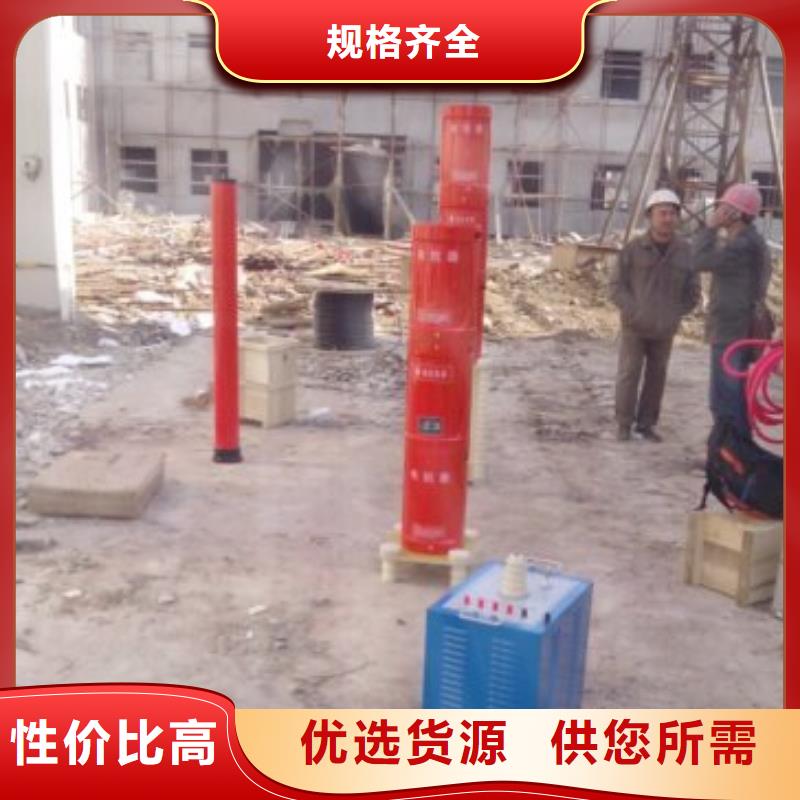

四川巴中变频串联谐振耐压装置540kVA/270kV/27kV变频串联谐振耐压试验装置一、系统执行标准GB50150-2006《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999《试验变压器》GB10229《电抗器》GB/T.311-1997《高压输变电设备的绝缘与配合DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984《电子测量仪器要求》GB2900 电工名词术语》GB4208《外壳防护等级》GB191《包装贮运标志》GB/T16927-1997 《高电压试验技术》二、工作环境1.环境温度：－150C –40 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3500米；三、装置主要适用范围1、满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。2、满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。3、满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。4、满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。5、满足110kV开关，母线，GIS交流耐压试验，试验频率30~300Hz,试验电压U≤265kV。四、系统技术规范及性能4.1 系统技术参数4.1.1 额定输出电压0～270kV4.1.2 谐振电压波型：正弦波，波形畸变率＜1.0％4.1.3 被试品电流；2A4.1.4 试验容量：540kVA4.1.5 输出频率30～300Hz4.1.6 工作时间 满功率输出下，连续工作时间60min4.1.7 品质因素30～904.1.8 输入工作电源单相220V或三相380V±5％，50Hz4.1.9 环境温度：－15℃～＋40℃4.1.10 相对湿度：＜90RH％，无凝露状况4.1.11 海拔高度＜3500m4.1.12 噪声≤50dB4.2 系统的性能特点
四川巴中变频串联谐振耐压装置?过压保护电压：设置试验电压的极限值，电压超过时自动终止试验，保护试验设备和被试品。一般设置比试验电压高10％。?过流保护系数：设置变频电源输出电流的值，一般设置为。短时间也可设置150％，主要是用于保护变频电源功率器件烧坏。?设置帮助：设置时一些提示帮助。?返回菜单：返回到主菜单，图2。?选择模式：当设置完试验参数时，不需返回到主菜单选择自动试验和手动试验，点击“选择模式”，即可选择是自动试验或手动试验，如图4。图4通用操作步骤正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。1.自动试验：进入图2或图4界面，点击“自动试验”，进入下图5界面，点击“开始试验”，则自动进行调谐、升压、计时、降压。图 5界面依次如下：调谐图6为了更好地找到准确的谐振点，仪器在本功能下的调谐分为粗调和细调；两步，均为自动进行，只有完成了调谐，才自动进入到下一界面；因为是在低电压下的调谐，所产生的高压电压不会对被试品有任何的损害，所以请耐心等待。即使在不利的情况下，自动调谐的时间也不会超过3分钟！

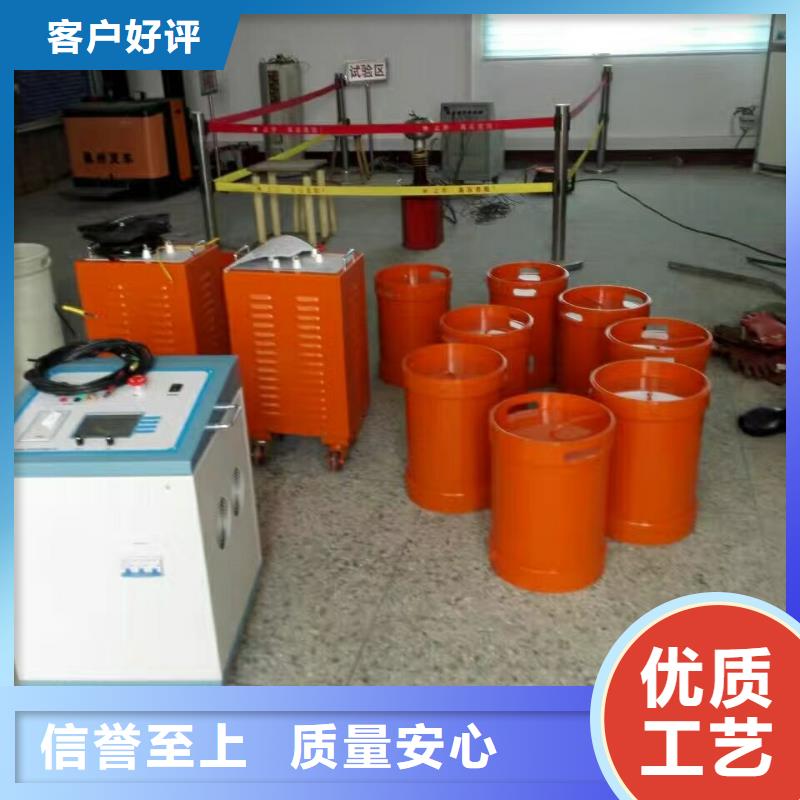

四川巴中变频串联谐振耐压装置高压谐振电抗器 DK-54kVA/27kV 10台7.3.1 技术参数7.3.1.1 额定工作电压27kV（有效值）7.3.1.2 额定工作电流2A（有效值）7.3.1.3 额定容量 54kVA7.3.1.4 额定电感量： 63H7.3.1.5工作频率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/台7.3.2 性能特点7.3.2.1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器规范要求。7.3.2.2 电抗器为便携式，体积小，重量轻。7.3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强稳定性。7.4 电容分压器 FC-270kV/500p1套7.4.1 技术参数7.4.1.1 工作方式： 纯电容式7.4.1.2 额定电压70kV有效值7.4.1.3 额定电容量500pF 7.4.1.4 工作频率0～300Hz7.4.1.5 测量误差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2节)7.4.2 性能特点7.4.2.1 额定电压下可连续运行1小时。7.4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。7.4.2.3 在20℃、0.4～0.5UN下介损值：≤0.157.4.2.4 分压比误差：有效值时≤1.0％，7.4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。7.4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
天正华意电气设备(巴中市分公司)是一家集生产、销售为一体的综合型企业，旗下生产销售 微机继电保护测试仪系列产品；公司自成立以来，质量上乘的产品，实实在在的价格，周到细致的服务，受到客户的认可。以“信誉求发展”以“质量求生存”，是公司一贯的经营理念。公司将循序渐进，继往开来，为广大新老客户呈现优良的 微机继电保护测试仪产品。

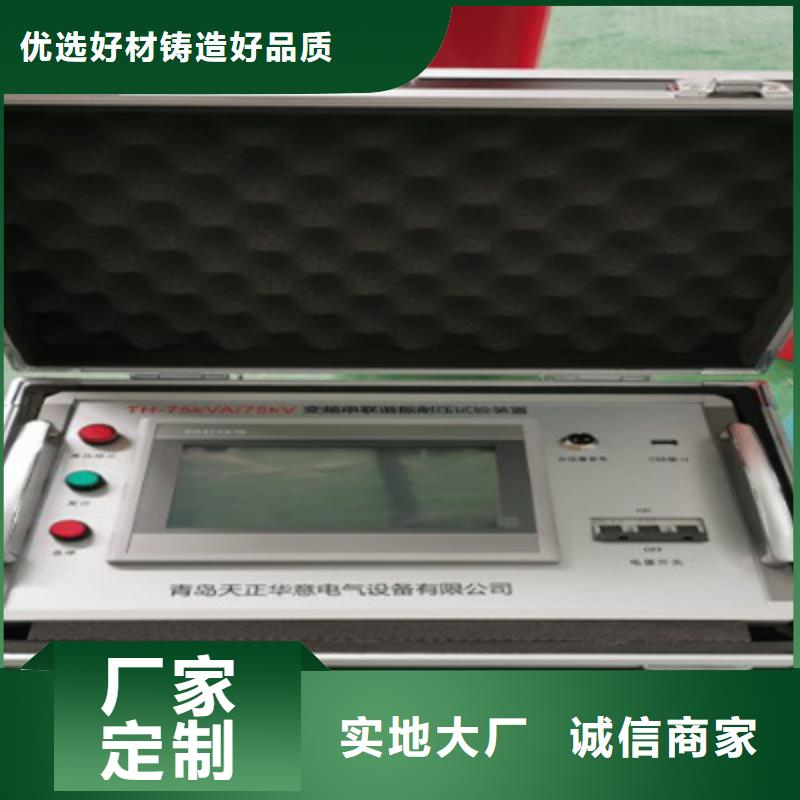

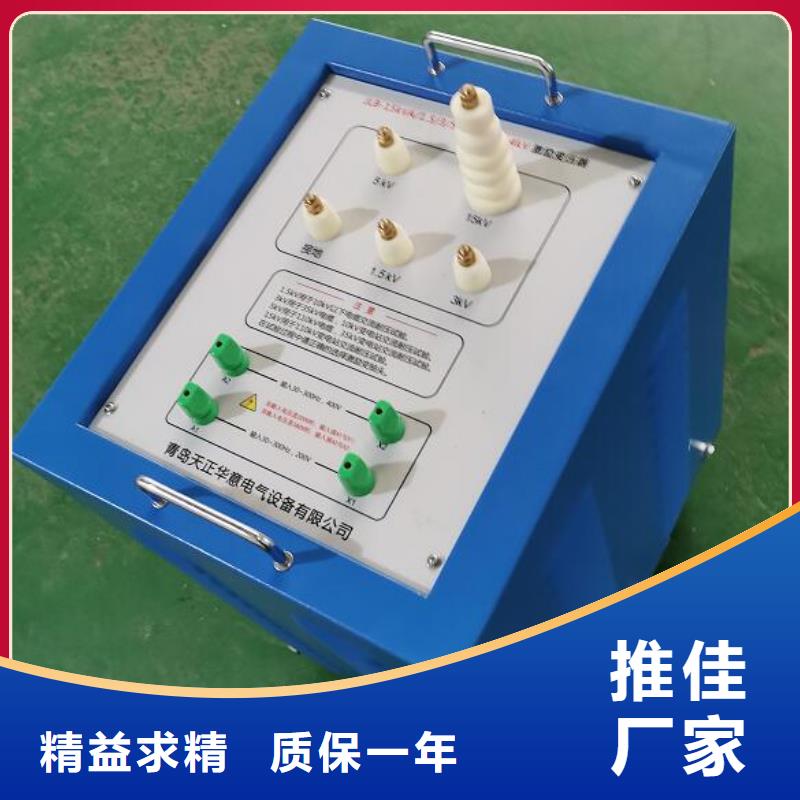

四川巴中变频串联谐振耐压装置变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功 能；7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0％；9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；
