以下是:陕西变频串联谐振交流试验装置出厂价的图文介绍
天正华意电气设备(陕西省分公司)以“品质优先、交货及时、诚信合作、服务完善、共铜发展”的企业文化，愿与您和您的企业一同成长发展，共创美好明天。 感谢各界人士，广大客户给予的关心与支持，我司也将一如既往的以满怀热忱与真诚的态度期待与您的合作,竭诚为您提供完善服务，敬请垂询!期待与您共创双赢、共创辉煌! 我们以“品质优先、交货及时、诚信合作、服务完善、共同发展的企业文化，愿与您和您的企业- -同成长发展，共创美好明天。 感谢各界人士，广大客户给予的关心与支持，我司也将- -如既往的以满怀热忱与真诚的态度期待与您的合作,竭诚为您提供完善服务，敬请垂询!期待与您共创双赢、共创辉煌。
陕西变频串联谐振耐压装置?过压保护电压：设置试验电压的极限值，电压超过时自动终止试验，保护试验设备和被试品。一般设置比试验电压高10％。?过流保护系数：设置变频电源输出电流的值，一般设置为。短时间也可设置150％，主要是用于保护变频电源功率器件烧坏。?设置帮助：设置时一些提示帮助。?返回菜单：返回到主菜单，图2。?选择模式：当设置完试验参数时，不需返回到主菜单选择自动试验和手动试验，点击“选择模式”，即可选择是自动试验或手动试验，如图4。图4通用操作步骤正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。1.自动试验：进入图2或图4界面，点击“自动试验”，进入下图5界面，点击“开始试验”，则自动进行调谐、升压、计时、降压。图 5界面依次如下：调谐图6为了更好地找到准确的谐振点，仪器在本功能下的调谐分为粗调和细调；两步，均为自动进行，只有完成了调谐，才自动进入到下一界面；因为是在低电压下的调谐，所产生的高压电压不会对被试品有任何的损害，所以请耐心等待。即使在不利的情况下，自动调谐的时间也不会超过3分钟！
陕西变频串联谐振耐压装置 装置容量确定满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。频率取34Hz试验电流 I＝2πfCU试 ＝2π×34×0.139×10-6×128×103＝3.8A对应电抗器电感量 L＝1/ω2C＝157H设计十节电抗器，将十节电抗器五节串联二组并联使用,则单节电抗器的参数为54kVA/27kV/2A/63H，装置总容量为540kVA。验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器六节串联，此时电感量为L＝63＊6＝378H,试验频率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。试验电流I＝2πfCU试 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器十节并联，此时电感量为L＝63/10＝6.3H,试验频率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。试验电流I＝2πfCU试 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。使用电抗器二节串联五组并联，此时电感量为L＝63＊2/5＝25H,试验频率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。试验电流I＝2πfCU试 ＝2π×36.5×0.76×10-6×52×103＝9A。结论：装置容量定为540kVA/270kV/27kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/63H，使用电抗器组合能满足上述被试品的试验要求。

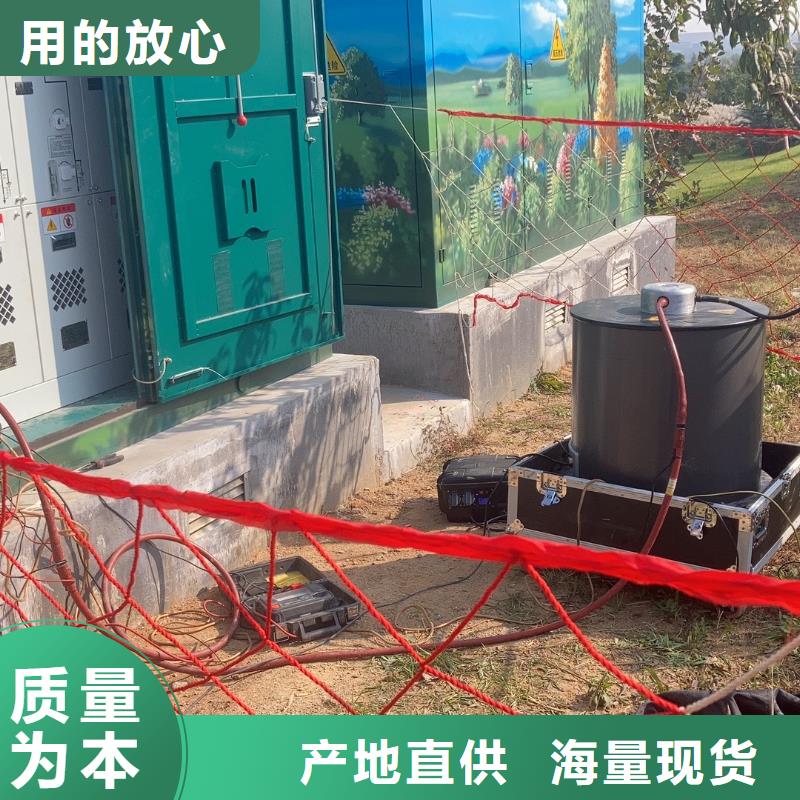

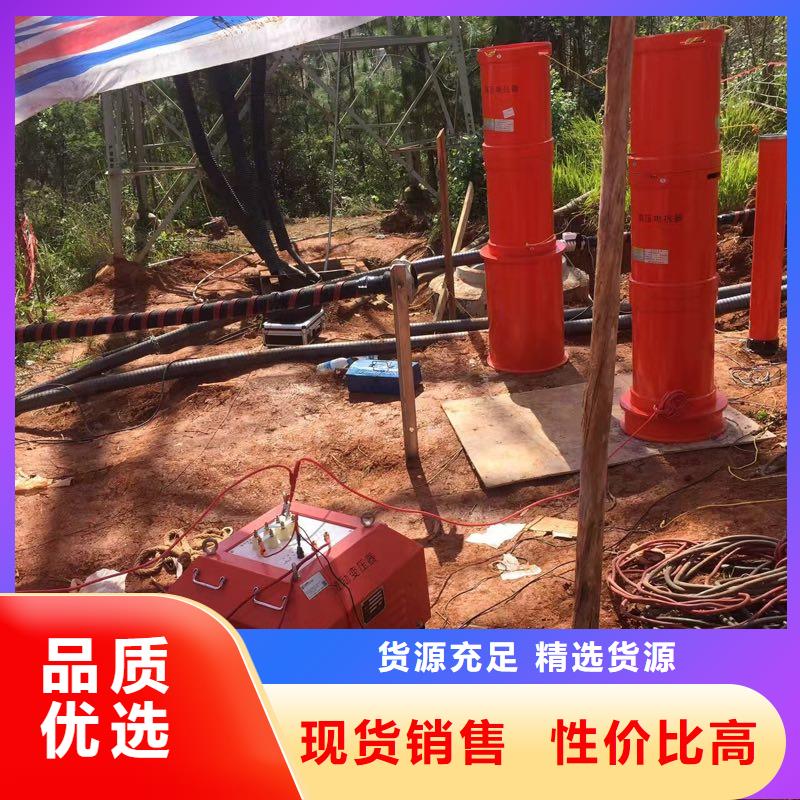

陕西变频串联谐振耐压装置产品概述:该装置主要针对10/35/110kV电缆及110kV变压器和母线、开关、等电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。整个装置单件重量很轻，便于现场使用装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
陕西变频串联谐振耐压装置高压谐振电抗器 DK-54kVA/27kV 10台7.3.1 技术参数7.3.1.1 额定工作电压27kV（有效值）7.3.1.2 额定工作电流2A（有效值）7.3.1.3 额定容量 54kVA7.3.1.4 额定电感量： 63H7.3.1.5工作频率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/台7.3.2 性能特点7.3.2.1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器规范要求。7.3.2.2 电抗器为便携式，体积小，重量轻。7.3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强稳定性。7.4 电容分压器 FC-270kV/500p1套7.4.1 技术参数7.4.1.1 工作方式： 纯电容式7.4.1.2 额定电压70kV有效值7.4.1.3 额定电容量500pF 7.4.1.4 工作频率0～300Hz7.4.1.5 测量误差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2节)7.4.2 性能特点7.4.2.1 额定电压下可连续运行1小时。7.4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。7.4.2.3 在20℃、0.4～0.5UN下介损值：≤0.157.4.2.4 分压比误差：有效值时≤1.0％，7.4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。7.4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
