以下是:辽宁大连气体泄漏定量在线报警系统制作厂家的图文介绍
天正华意电气设备(大连市分公司)致力于高质量的，高品质，高标准 微机继电保护测试仪产品的生产，规格多样，质量可靠。公司深信，诚信是公司经营的宗旨；信誉是公司寻求合作的准则；科技进步是公司发展的动力；高品质是 微机继电保护测试仪产品投入市场的切入点。明确方向，完善自我，使企业持续发展，是本公司的长远战略。在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。
辽宁大连SF6气体抽真空充气装置主要技术参数 SF6浓度超限报警点：1000ppm,精度＜±2％； O2浓度检测范围0－25％，缺氧报警点：18％，精度＜±0.5％； 温度显示范围：-20～＋99℃，精度＜±0.5％； 湿度显示范围：0～99％RH，精度＜±3％； 输入电源：AC 220V±20％； 报警输出接点功率：AC220/5A； 风机输出接点：380V/15A（三相）或220V/15A； 风机启动：O2含量≤19.6％或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机； 海量报警信息存储设计； 5路大容量报警触点输出。 SF6、O2变送器采用进口原装的传感器，寿命长； SF6气体检测报警误差＜1％，氧气报警误差＜0.5％； 风机控制器可控制原有风机。1.4、系统原理图2、主机操作说明2.1、主界面仪器采用触摸界面设置，轻触任意空白处，显示界面背景将有如下5幅图片切换。触摸任意地方切换背景图片2.2、配置主机（配置主机）轻触旁边表盘 可以配置主机相关内容。此界面下可以配置背光，语音及其所有模块信息。主机编号：当前主机编码。气体变送器、风机控制器、温湿度控制器：根据系统配置任意设置。配置背光：当前液晶背光等级。背光延时：自动关闭背光时间设置。语音启动/关闭：系统语音配置开关。密钥功能：此功能启动后，进入配置主机和系统设置两个界面需要输入密码（系统初始密码为888888）。外部红外启动警灯：当外部红外感应到有人是自动开启警灯，开启警灯时间可设。当时间为0是默认关闭此功能。2.3、系统设置（系统设置）当配置主机密钥功能设置为启动时，进入系统设置和配置主机将出现输入密码界面：初始密码为：888888当输入正确的六位数密码后点击确认，系统将进入相对应的窗口。点击修改密码：根据提示输入旧的六位数密码，两次输入新的六位数密码，如果都输入正确，系统会提示新输入的密码正确，此时退出密码服务窗口，重新进入相对应的界面。：输错密码，可以点击按钮，然后重新输入。
辽宁大连SF6气体抽真空充气装置菜单操作在测量状态，通过“确定”键可以进入功能菜单，如图1。1、打印 (打印机为选配件，建议打印时插入外接AC220V电源，增加电池使用时间）打印当前数据：在测量状态，通过按“确定”键可以进入功能菜单，选择“打印”菜单，按“确定”键，即可打印当前数据。2、保存数据在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“保存记录”菜单，按“确定”键，进入保存数据页面，保存数据时，可以根据设备进行编号。设备编号多为六位，可以通过“上”、“下”键增加数值大小，“左”、“右”键移动到要调整数据位。输入编号后，按“确定”键，完成保存数据。按“取消”键可以返回上一页，此时不保存数据。3、查看记录在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“查看记录”菜单，按“确定”键，进入查看记录页面。显示时从一次保存的数据，可以按“上”、“下”键翻看数据。按“确定”键，打印记录。4、删除记录在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“删除记录”菜单，按“确定”键，可删除所有数据。5、修改时间在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择修改时间，按“确定”键，进入修改时间页面。通过“上”、“下”键可以增加时间数值，“左”、“右”键可以减小时间数值。输入小时、分钟、秒后，按“确定”键可以转到下一个修改域内。

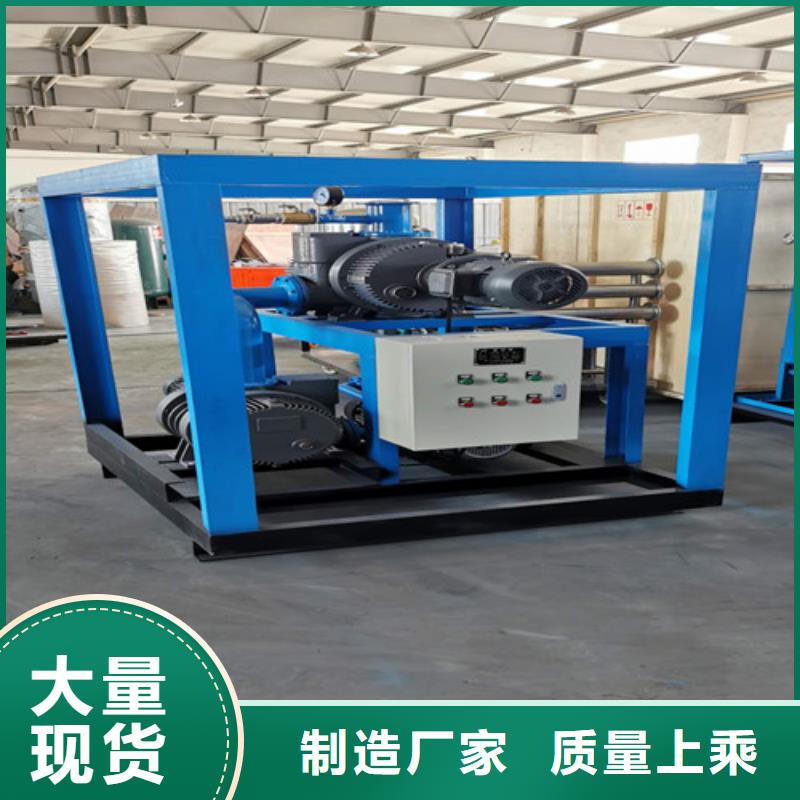

辽宁大连SF6气体抽真空充气装置 另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。四、开机前的工作1、注意要点开机前请注意如下几点：管路连接要保证连接处的密封性。由于本装置出厂时已抽真空，但建议首次开机时先对本装置抽真空，方法见第五节有关内容。在首次开机使用后，一般应在贮存容器和管路内留少量SF6气体，否则开机时建议重新抽真空。2、管路连接用户在使用前，首先应将随机发送的橡胶软管根据功能的需要连接好，为尽可能减小管路损失，管路应尽量短。
辽宁大连SF6气体抽真空充气装置 用途及型号说明SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。LH—7Y—15—50L 真空泵抽速（m3/h）液态贮存压缩机排气量（m3/h）回收装置的“回”字汉语拼音首位大写字母六氟化硫的“六”字汉语拼音首位大写字母二、主要技术参数1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。3、抽真空装置极限真空度小于等于10 Pa对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。4、贮存贮存容器容积0.051m3名义液态贮存量50kg贮存压力3.8 MPa5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名义储存量7、噪声≤75dB(A)声压级8、工作环境温度 -10°- 40℃9、功率≤5KW10、电源：交流三相五线制 50HZ 380V±10％11、重量约500 kg12、外形尺寸（长×宽×高）：1360×800×1300三、工作原理和结构特征TH-7Y-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
