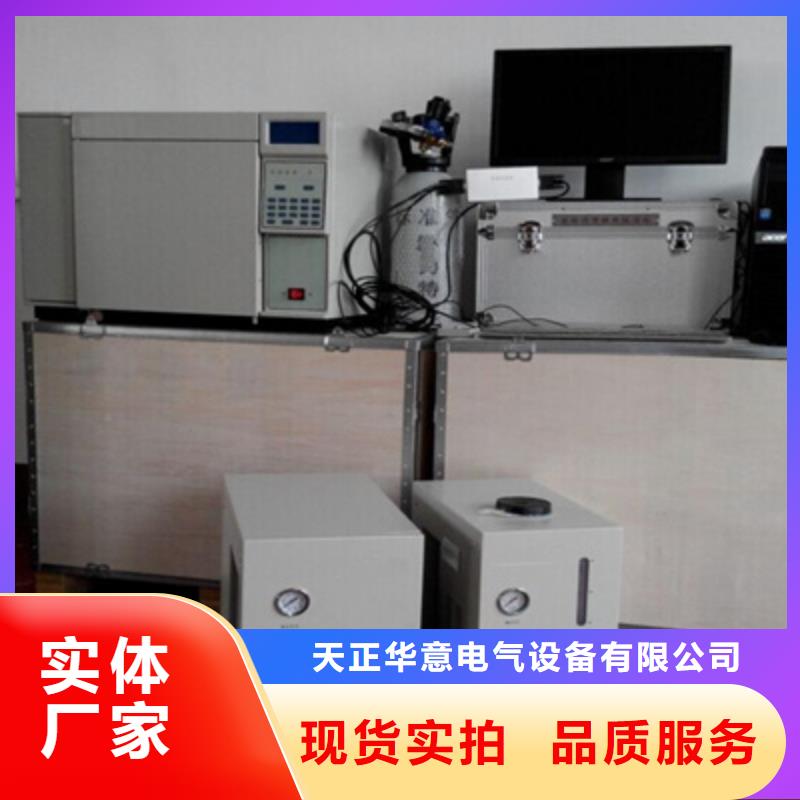

以下是:湖北恩施变压器油气相色谱仪的图文介绍

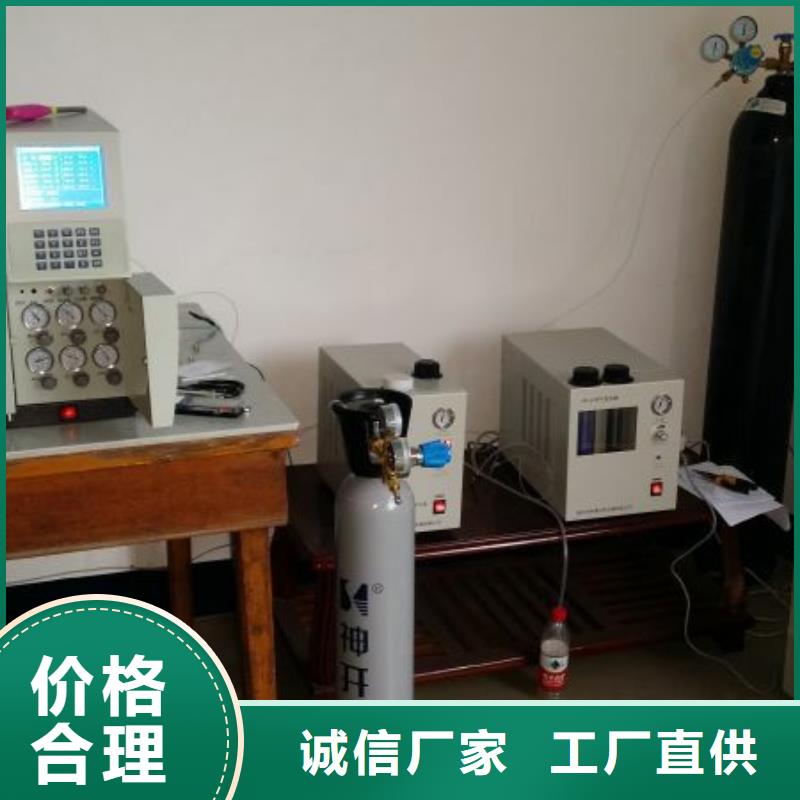

湖北恩施变压器油色谱在线监测系统系统气密性检查程序；气源接通后，由减压阀给定压力0.4MPa，在步检查无问题的前体下，进行下一步打开仪器主机机箱盖板，松开相应气路紧固压帽，将气路接线端用盲堵头封闭，并保证出气口的气密性。打开仪器前面板的控制阀，让系统充氮气到0.32Mpa，让气体平衡2分钟后，关闭减压阀。观察气路面板压力表相应压力的压力变化，10分钟后压力若有显著变化，则说明系统有漏气，需要进行检漏试验。其检漏方法同上。检漏过程中一定要尽量少的使用漏液，检漏后必须及时检漏液以防污染气路系统。仪器出厂前系统气密性经过严格试验，仪器启动前此项不是必做项目。只有确切系统有故障，或更换气路部件方可进行此试验。6、通电前的检查检查电源接线是否正确；检查气路连接是否完整，并检查气体种类是否与要求相符；检查钢瓶是否固定，减压阀的压力范围是否符合要求；检查并熟悉仪器整体结构。键盘设定方法、各项控制开关、气路系统，并参照本说明书的有关章节熟悉每个气体流量调节阀的作用及调节方法。当气源使用钢瓶供气时，每个钢瓶必须装配一个气体减压阀，以将高压气体减到所需的压力值，减压阀只能使用一种气体，不得混用。一般钢瓶贮存的气体压力为15、20、30Mpa三种。其中常用的为15Mpa的气体钢瓶，钢瓶气的容量为40升左右。由于钢瓶内部气体压力比较大，所以使用时一定要注意。必须严格遵守有关钢瓶的使用规则。使用钢瓶气的优点是种类齐全，压力稳定、气体纯度高、安装容易、更换方便。缺点是某些城市供应比较困难，运输麻烦且价格比较高。
湖北恩施变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：
湖北恩施变压器油色谱在线监测系统 历史数据出提供如图6所示图表功能外，用户也可通过日报表界面的导出功能键。实现数据的导出功能，将数据保存在用户指定的位置。日报表功能图示图6.13 日报表图6.14 谱图图6.15 故障诊断—立方体图示法图6.16 故障诊断—大卫三角形法图日报表数据导出6.4.2历史数据图示历史数据的查询需定义所查询数据的时间区间，如图：图6.18 历史数据查询时间定义图6.19 浓度报表图6.20 综合报表图6.21 常数坐标趋势图图6.22 对数坐标趋势图6.5 参数设置本系统参数设置功能仅限于供应商安装人员、用户专业维护人员使用。该功能操作将直接影响到系统、平稳运行。该功能操作采用权限设置，只有经权限许可的技术人员才可进入该功能系统，以确保系统正常使用。参数设置分采样参数、实时操作、计算参数、报警参数设置四种功能。以下按图示分别说明。图6.23是进入参数设置功能系统的权限界面，只有经授权许可的技术人员输入密码后方可登陆。图6.23 进入参数设置功能权限设置采样参数功能包含三部分信息设置：基本信息、采样设置、模式设置。基本信息包含该受检变压器现场主机本地IP地址、受检变压器的站点、变压器编号及现场主机的相关信息。IP地址是实现上下位机通讯的代码，必须与下位机IP一直。采样设置是系统采样的必要设定。

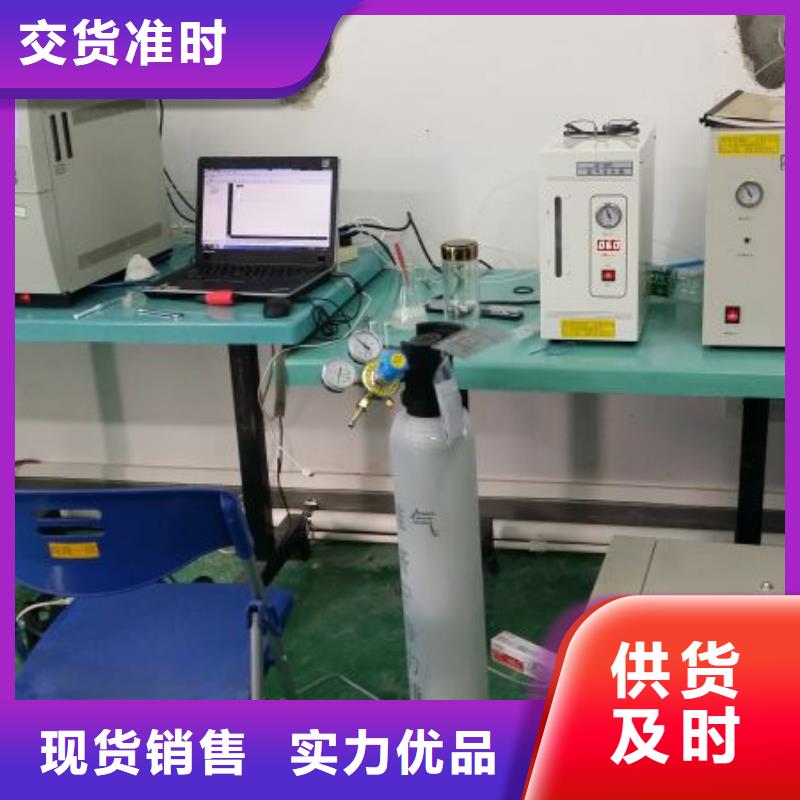

湖北恩施变压器油色谱在线监测系统 开箱检查按装箱单清点仪器和附件。第二章 仪器工作原理、结构及安装一、仪器工作原理绝缘油色谱分析仪是一种多组份混合物的分离与检测的分析工具。它是以气体为流动相，采用冲洗法的柱色谱技术。从结构上看，又是一个载气连续运行的自动记录仪器。其工作流程见图二。气相色谱分离是利用试样中各组份在色谱柱中的气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次的分配（吸附-脱附或溶解-释放），由于固定相对各组份的吸附或溶解能力不同（即保留作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，顺序离开色谱柱进入检测器，经检测器后转换为电信号送至色谱数据处理装置处理。图二 绝缘油色谱分析仪工作流程示意图二、仪器整机结构变压器油色谱仪由主机(包括进样、色谱分离、检测及电气、气路控制系统)、色谱数据处理机或工作站组成。主机分为：色谱柱室（包括进样和检测器）和气路、电气控制部分。1、气路变压器油色谱仪采用先进的气路结构，三柱三气路操作。气路流程可靠、灵活、易于扩展，基线稳定性好。基本气路为9路（其气路流程见图三），可扩展到21路。气路控制面板位于仪器整机右下侧（见图一仪器外型结构），图三 变压器油色谱仪气路流程图使用填充柱操作时：载气分为载气1和载气2，经稳压阀与稳流阀调节后分别与汽化室1和汽化室2连接，并有压力表指示。
天正华意电气设备(恩施市分公司)在 微机继电保护测试仪领域有丰富的生产经验和人才、技术、管理优势，公司汇聚了 微机继电保护测试仪行业内具有高素质的专业技术员工，为用户提供 微机继电保护测试仪设计制造、安装调试和技术操作培训。您的满意是我们心愿，我们秉承这一理念，不断努力自己的软硬件实力，为广大新老客户提供更可靠 微机继电保护测试仪产品和服务。
湖北恩施变压器油色谱在线监测系统 本仪器内部装有高灵敏度检测器，此型号仪器必须在有高纯载气（99.999％氮气或氩气）的情况下才能正常开机工作，否则会严重损坏仪器。3.除本仪器的生产商以外，请不要自行拆装仪器！如果用户自行拆装仪器，本公司将终止进行保修服务和相关的后续维修服务，其后果由用户自行承担。友情特别提示尊敬的用户：感谢您选择了本公司生产的变压器油色谱仪！本装置是按照规程青岛天正华意电气设备有限公司是根据GB/T26983标准生产制造，为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的知识。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！
