湖南怀化变压器测试台电力变压器综合测试台主控台采用如下分布式设计方案分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。5.13电力变压器综合测试台主控台采用如下分布式设计方案分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。六、技术资料我方随设备供货时，提供的资料如下?产品说明书 1套?电气原理图 1份七、交货期?交货期：运输方式：八、质量保证及售后服务8.1质量保证供方所提供产品的设计、制造、调试均严格按ISO9001质量保证体系标准执行。8.2质保期供方所供产品质保期为产品验收合格日期算起12个月，或从设备一件到货之日算起15个月，以先到日期为准，在质保内供方免费为需方服务；质保期过后，对维修设备所发生的费用，供方只收取成本费。所有产品均提供终身维修服务。8.3售后服务设备到货后，在接到需方通知后48小时内，供方派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏，供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。我方派专人到现场安装调试直至交付使用，并为需方提供现场技术培训。在现场调试中，请需方提供以下试验环境：三相380V±10％、频率50Hz±0.1、容量不小于500kVA的电源和安装场地；现场安装调试所需电源及测试导线均由需方提供。
天正华意电气设备(怀化市分公司)本着“品质至上、信誉至上、服务至上、时间至上”的企业经营理念，“诚信经营、信誉为本”的经营宗旨。坚信客户永远是公司发展的源泉，坚持以市场为导向，以完善的售后服务为承诺，公司主营产品 微机继电保护测试仪。公司在长期的发展过程中以过硬的产品质量的优势和国内许多大型的公司都建立了长期良好的合作伙伴关系，我们也热诚欢迎国内外客户来我司考察，参观及技术交流；愿与社会各界朋友精诚合作，共创美好家园！

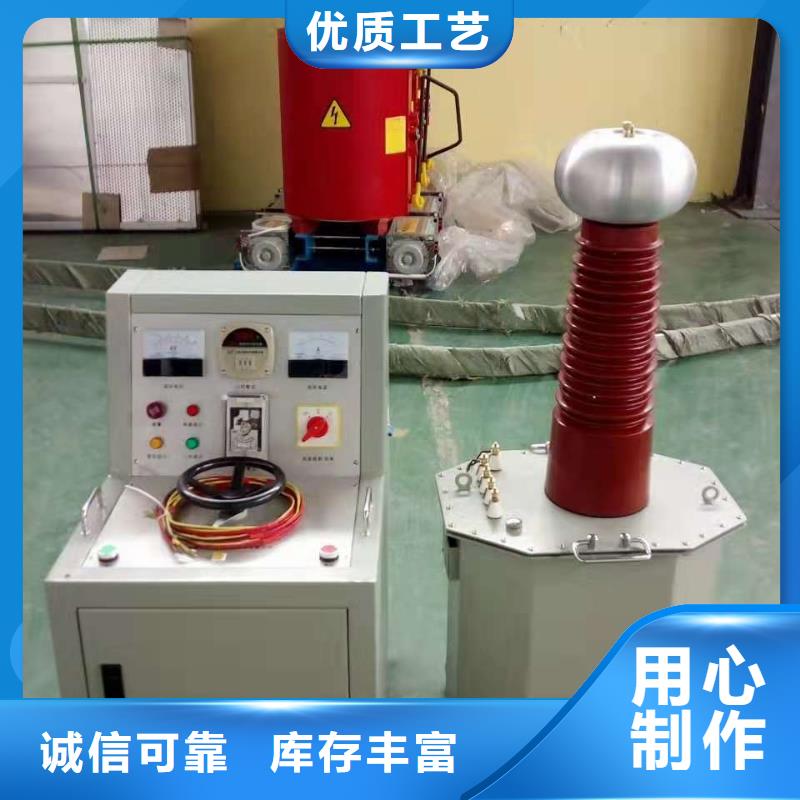

湖南怀化变压器测试台变压器工频耐压试验该系统的试验为按钮式操作，通过控制台操作电动接触式调压器升压，电压经过工频试验变压器后到被试品。其试验电压通过工频试验变压器的仪表端连接到控制台上的数字式电压表，试验电流通过CT连接到控制台上的数字式电流表。工频试验系统的组成1.用于测试单元及仪表监视数据收集的综合试验台。2.低压控制柜3.油浸式升压变压器工频试验系统布置1.工频试验系统采用分布式设计方案 2.分布式设计方案?工频试验系统与变压器特性及温升试验系统在台体上相互独立。工频试验系统既方便试验人员操作,也便于安装调试,所以采用分布式方案可提高台体的可靠性工频试验操作系统设计要求 加装线电压监视功能，即三相输入电压加装数字式指示表头。能声光报警，提示试验员。加装过流继电器，提高系统的可靠性。方便的操作过程指示，操作控制按纽。采用显示、操作分类设计，观查视角好。调压控制台采用自动降压方式?。耐压时间到报警提示?。交流泄漏电流值读出，加装1:1电流互感器接地,防止接地不良时导致的危险.低压控制柜布置要求?低压控制柜的组成及说明?低压控制柜主要由控制接触器、低压电压互感器、低压电流互感器、时间继电器等组成。?内置主电源过流保护，加装电流互感器250A/5A一个，精度为0.5级。低压控制柜结构图系统原理图（供参考）系统一次原理图（供参考）交流耐压试验接线图工频试验系统技术要求?试验电压的波形应为近似下弦波，波形畸变略不可超过5％?带负载能力：试验设备应有1.1倍过载能力，则选用试验变压器时，选择用油绝缘式试验变压器。调压速度：升压速度取每秒2％—3％?系统保护：高压输出过电压保护。高压输出过电流保护。采用调节电动控制保护球隙设置过电压保护。具有零位启动保护。
湖南怀化变压器测试台方均根值电压表与平均值电压表并联；令方均根值电压表读数为 U 。对于三相变压器试验时：若D（或Y）联结绕组励磁，则电压应在各相端子间测量。若YN或ZN联结绕组励磁，则电压应在相和中性点端子间测量。如果 U 和 U′ 之差在3％以内，则此试验电压波形满足要求。设测得的空载损耗为 Pm ，则校正后的空载损耗 P0 按下式计算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常为负值）如果 U 和 U′之差大于3％，应按协议确认试验的有效性。空载损耗与空载电流应在同一绕组同时测量，对于三相变压器，空载电流应取各相空载电流的算术平均值占额定电流的百分数计算。对于容量不等的多绕组试品，空载电流的基数应取较大容量的额定电流。第五章 负载损耗试验操作说明与工作原理点击负载损耗试验选项，进入图 7 界面。图7负载损耗试验此界面设置根据铭牌参数自动导入，需要修改试验温度参数，档带入电阻计算时选择公式“”，当不带入电阻计算时选择公式“”。低压负载损耗测试（界面见图7）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、三相有功功率及其功率和、负载折算损耗、阻抗电压折算％、短路阻抗和试验频率；“负载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 A、B、C顺序夹至变压器三相高压测，低压测短接；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.1.选择试验电流。3.2.点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。4. 注意事项：请注意被试变压器的设计阻抗值，确保升至所需的控制电流时电压不超过调压器的额定输出电压及电压互感器量程；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压负载损耗测试高压负载损耗测试界面及流程与低压负载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。
