无论您是初次接触还是已经熟悉，我们的变压器变比测试仪励磁系统开环小电流测试仪源厂供货产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:江苏苏州变压器变比测试仪励磁系统开环小电流测试仪源厂供货的图文介绍

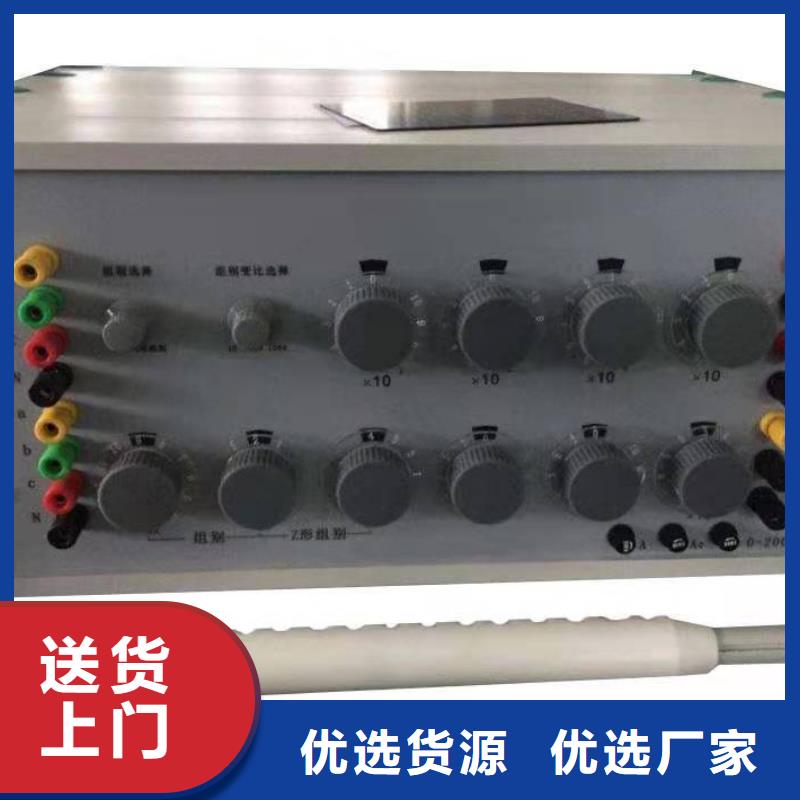

江苏苏州变压器变比测试仪设备面板左边部分有两个功能选择开关和三只连接组别组合开关，其中“组别选择”开关，连接组别开关“K2”，“K1” 用来实现D/y、D/d、Y/y、Y/d三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0,组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0,组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。
江苏苏州变压器变比测试仪参数测量点击参数测量按钮可进行变比测量，如下图：点击开始按钮开始测试，大约3秒钟左右测试完成并显示测试结果，一次二次为被试变压器的一次二次电压，角度为一次二次的电压夹角（可折算点数），变比为实测变比，误差为与标准变比的误差，分接位置为仪器测出的当前分接，接线方式也是实测接线方式。点击保存系统提示保存到哪个分接记录，选择正确的分接可将当前测试结果保存到数据库中。如下图：斯科特和逆斯科特变压器为两相变比，显示在BC和CA相。5.3波形图测试开始后并在完成测试前，点击波形图按钮可显示当前所施加的变压器一二次的电压波形。如图：按U1、U2、U3、I1、I2、I3相应按钮可选择显示或关闭那路波形图，点击【＋】、【-】按钮可放大缩小波形，【】可拉伸波形，移动下方滑块可移动波形。5.4谐波分析测试开始后并在完成测试前，点击谐波分析按钮可分析一二次各相电压的谐波含量。如图：如图设置显示U1的谐波，按【】可循环显示 1—32次谐波含量和百分比5.5记录查询点击记录查询按钮，可查询并打印测试结果，还可导出到优盘或上传至计算机，如下图：左侧显示数据库的记录数，右侧可显示某一条记录的详细信息，点主滚动条可上下或左右滚动屏幕以便显示所有信息，选中某条记录点击打印按钮可通过串口或蓝牙打印机现场打印测试结果。插入优盘点击导出，可将整个数据库导出到优盘（插入优盘要等待两三秒钟，使仪器检测到优盘）。优盘数据库采用Dbase3数据库格式，可用excel电子表格直接打开编辑打印等，无需安装后台管理软件，使用户的管理更方便。
天正华意电气设备(苏州市分公司)主营各种 微机继电保护测试仪，凭着“团结、务实、敬业、奉献“的企业精神，经过全体员工的努力拼搏和积j i开拓，在市场享有较高信誉。 公司一贯重合同、守信用，在业界内享有较高的商业信誉，且有雄厚的经营实力，能稳健地向客户提供产品的营销服务，本着“诚信为本，质量至上，客户满意，追求卓越”的经营理念和“品种全，规格齐，质量好，服务佳”的竞争优势，本着“诚信为本，质量至上，客户满意，追求卓越”的经营理念和“品种全，规格齐，质量好，服务佳”的竞争优势，赢得了广大客户的信赖和支持，欢迎来电:18762195566，我们将竭诚为您服务。
江苏苏州变压器变比测试仪一、功能特点1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1％）输出，测试结果具有更好的等效性，不会出现组别误判等现象。2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。4、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。5、抗振性好：军品接插件的使用增强了抗振性能。6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。7、?采用7寸高清彩屏显示数据效果和矢量图效果直观细腻。8、 本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1％，不受工作电源质量的影响。9、携带方便：体积小，重量轻。 10、可选装内部充电电池，现场无需任何电源，即可完成测试工作。
江苏苏州变压器变比测试仪单相测试在“直阻参数设置”屏下“测试相别”项中选择单相相别相后，可进行所选相的单相测量。例，选择测量“AB”相（见图十）。图十充电完成后，仪器自动进行测量（见图十一）。图十一屏幕中间显示测量结果，底部显示可操作菜单：?重新测试：仪器重新采样电流电压值进行测试。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。此时按“取消”键，仪器将停止测试，并开始放电（见图十二）。图十二放电完成后，仪器自动返回直阻参数设置屏。5.3.2.3三相Yn测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后，可进行Yn型绕组的三相测量，在进行三相测量前需选择是否启用中性点校正功能（见图十三）。图十三如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测量，使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。
