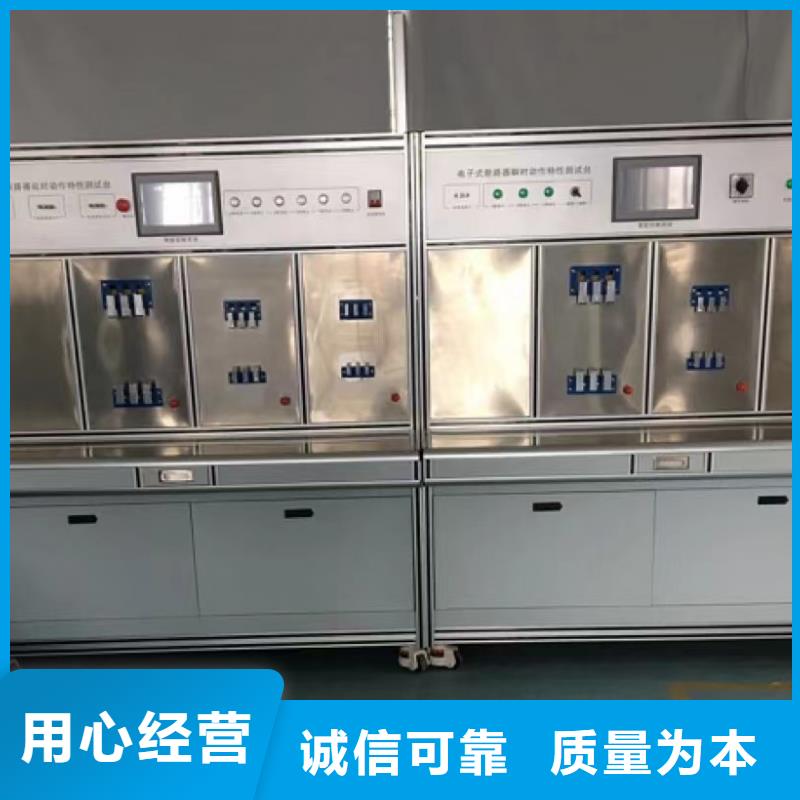

【新品发布，视频先行！】断路器延时脱扣特性试验机实体大厂产品，等你来探！

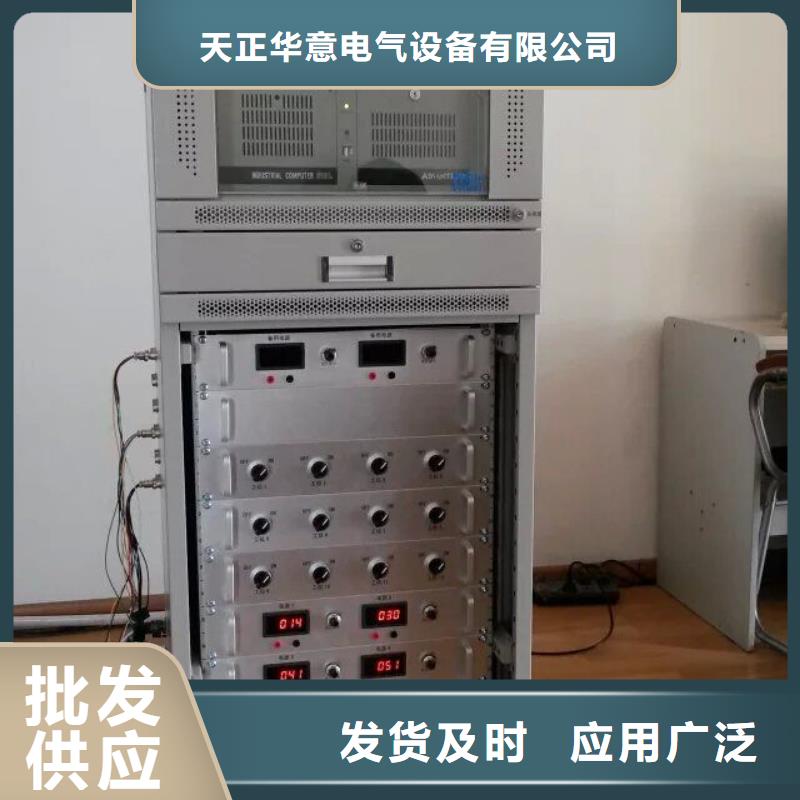

以下是:广西北海断路器延时脱扣特性试验机实体大厂的图文介绍

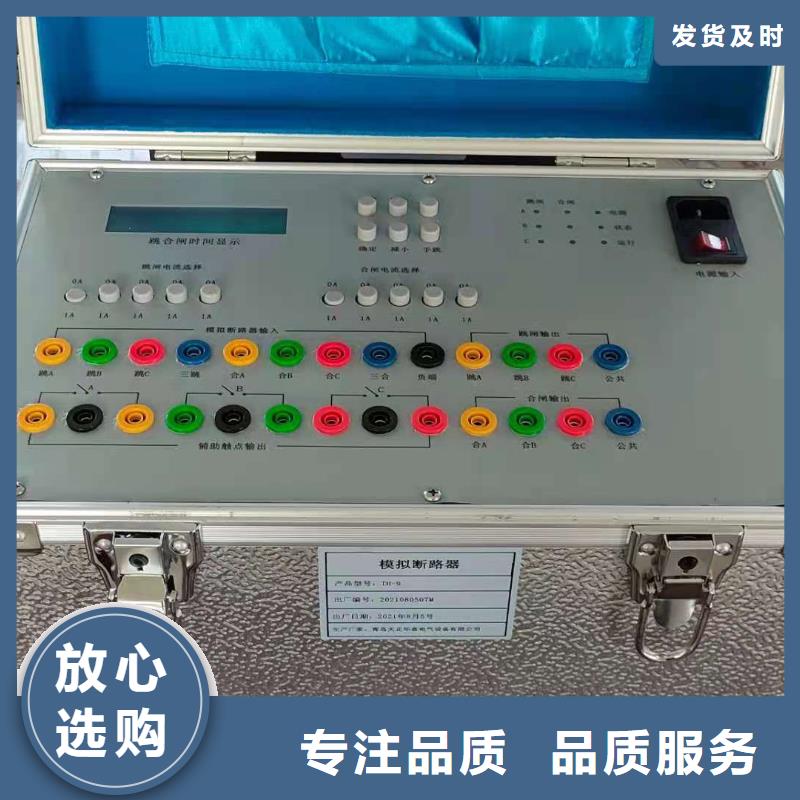

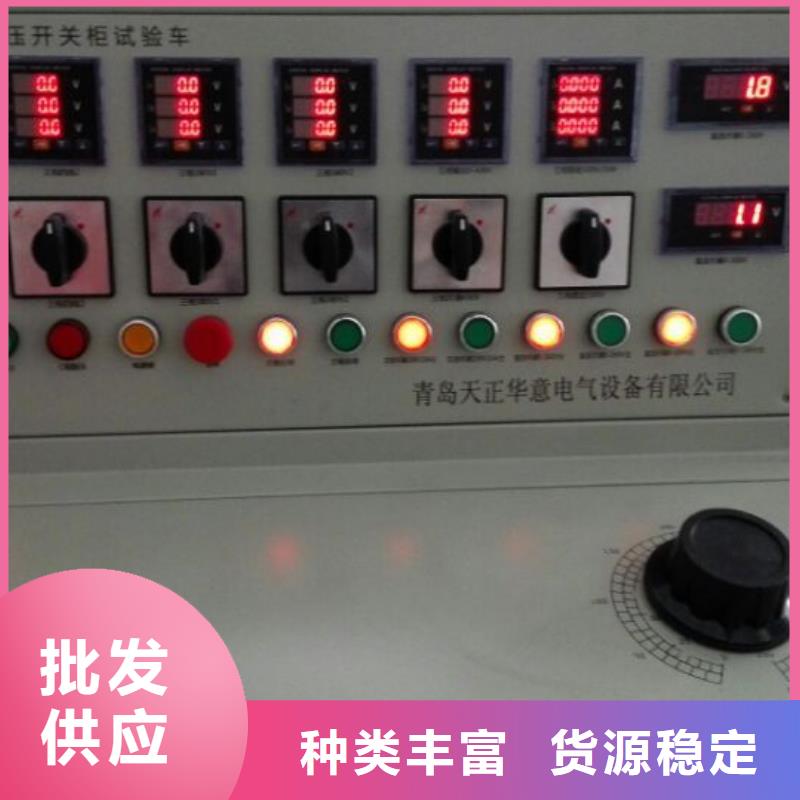

广西北海高低压开关柜通电试验台指示灯：
①电源指示灯
模拟断路器上电后，电源指示灯亮，说明系统电源正常
②运行指示灯
模拟断路器上电后，运行指示灯亮。说明系统运行正常。
③状态指示灯
该灯在模拟断路器在状态发生变化时瞬间闪烁一下。
④跳闸指示灯
模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
⑤合闸指示灯
模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相
2．操作方法
本装置 和继电保护测试装置配合使用。
（1）具体操作方法如下：
①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。
②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。
③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。
④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。
⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。
（2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。
双路使用说明
Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。
广西北海高低压开关柜通电试验台可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。
辅助触点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，辅助触点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有一对常开及常闭接点。接点输出的动作状态与对应的跳合闸状态对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。
6、双路试验接线图3 模拟断路器与保护测试仪
配合进行保护装置整组传动试验系统接线图
模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，另一路不接。
在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。
几年来，承蒙社会各界人士的关心和支持，天正华意电气设备(北海市分公司)充分发挥自身优势，积j i面向 微机继电保护测试仪市场，参与竞争， 取得了良好的生态效益、社会效益和经济效益，受到了社会各界的好评，有较好的认知度和美誉度。我们将再接再励，不断加强自身建设。
广西北海高低压开关柜通电试验台如 输入数字有误，按 DEL 删除即可。5.2 后面板介绍名称 说明电流校准端口 输入电流，用于对 LD-300 电流校准使用。Q 时间校准输出端 输出脉冲，用于对 LD-300 时间校准使用。5.3 分断时间及剩余动作电流的校准要执行漏电开关测试仪分断时间及剩余动作电流的校准：1.将被校准漏电开关测试仪与校准装置连接，打开校准装置和被校准漏电开 关测试仪。2.按 功能键，将校准装置切换到分断时间测试模式。3.设置动作电流。设置动作电流与被校漏电开关测试仪一致（实际使用过程 中，由于被校准漏电开关测试仪的动作电流值误差较大，因此，可以将校准装置 的动作电流值设置的稍微小一些，在 80％I△n～I△n 之间。如：被校漏电开关测试仪是 30mA，那么校准装置可以设置为 24mA ～30mA 中任意一个稍小一些的电流值）。设置动作电流值，按 -“数字键”- ，若需更改设置则按 。 如设置动作电流为 30mA，按，再按数字键“3”和“0”，再按 键确定。4.设置电流因子。设置校准装置的电流因子与被校漏电开关测试仪一致。按，屏幕显示如下图，有 1：（0.5＊I），2：(1＊I），3：（1.4＊I），4：（2＊I），5：(5＊I）五种电流因子供选择，按相应的数字键选择电流因子，再按 键。如设 置电流因子为 0.5＊I，则按数字键“1” 再按 ENT 键，屏幕上的值自动显示 为“0.5＊动作电流”的值（如动作电流值为 30mA，则值显示为 15mA）。5.设置分断时间。根据 JJF1283-2011 的要求，分断时间校准点为 20ms，50ms，100ms，200ms，500ms，1s，2s，5s，每点测量一次，分断时间选择（0.9～0.95）T（T 为漏电开关测试仪分断时间值），且 1×I△n 不必超过 5s，5×I△n不必超过 500ms。
