以下是:河南信阳电缆振荡波局部放电定位系统的图文介绍
河南信阳振荡波局放耐压试验系统振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。
微机继电保护测试仪产品案例遍布全国各地，多年来凭着“诚实守信”的经营作风和“顾客的需求就是我们的愿望”的营销理念以及“质优价惠”赢得了客户的好评。天正华意电气设备(信阳市分公司)可以根据不同用户的需求进行设计生产。 微机继电保护测试仪产品质量保证，价格从优，欢迎您的惠顾！
电缆振荡波局部放电定位系统

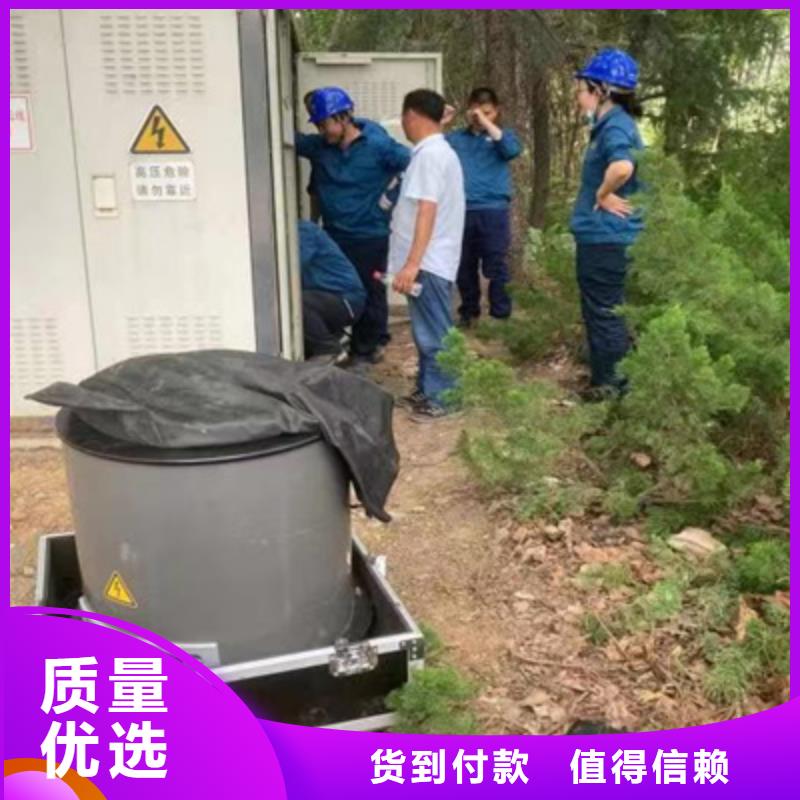

河南信阳振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达30kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达30kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括： - 的电晶体技术和激光控制技术，如高压电晶体开关； - 电子元件，数字式信号处理，如高压电晶体开关、高压源； - 数字式信号处理器和过滤器； - 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。 测试回路包括:1.1.1 硬件 OHV 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。
河南信阳振荡波局放耐压试验系统 35kV测试系统主要技术参数4.1技术指标试品电容量：≤0.6ｕF. 试验电压：AC 55kV阻尼振荡波频率范围：30～300Hz变频串联谐振耐压试验频率范围：30～300Hz局放测试范围：5PC～100nC ，局放定位精度：1％适用电缆规格：电压35kV及以下等级，300mm2截面电缆3公里4.2设备的组成部分：1、高压电缆局放测试系统软件(笔记本电脑)2、交流振荡波高压试验电源1）输出功率: 15KW2）输出频率: 30HZ-300HZ3）频率分辨率: 0.1HZ4）输入电源: AC220V±10﹪或AC380V3、谐振电抗器总性能参数（共8节，可根据现场串并联使用）1)电感量: 15H/12A2)工作频率: 30HZ-300HZ3)试验电压: AC 55KV4)试验电流: 12A4、专用局放数据滤波采集装置采样频率：125MHz存储深度：64M软件：专家诊断系统5、局放校准器(50PC ，100PC, 200PC, 500PC, 1nC ，2nc， 5nC ，10nC ，20nC)6、励磁变及振荡波产生器
