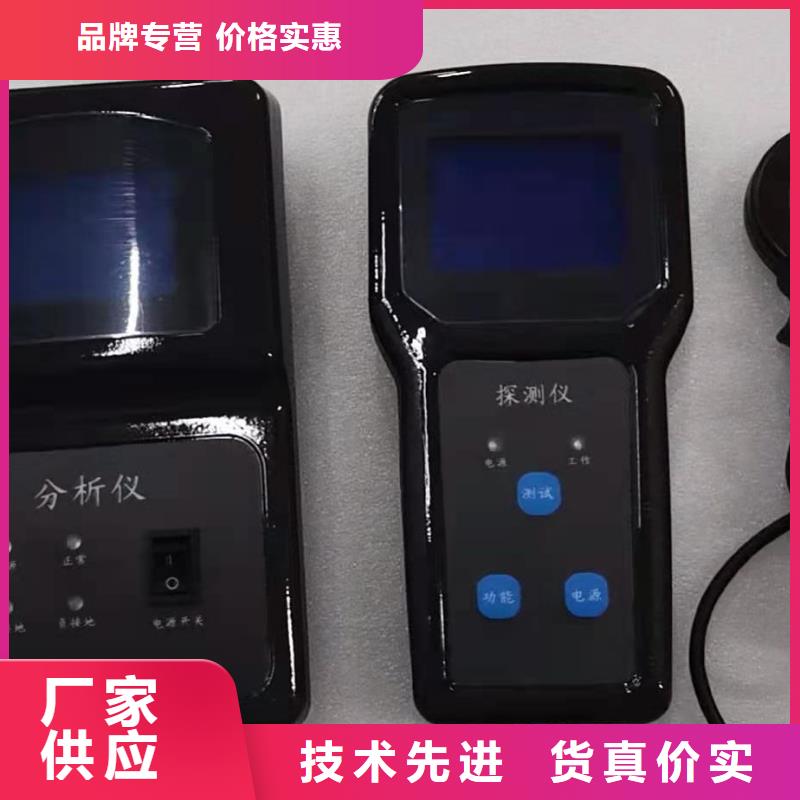

甘肃金昌直流系统接地故障定位仪使用方法1．设备外观及各功能键说明分析仪外观示意图探测仪外观示意图2． 操作方法（1 ）分析仪接入直流系统关闭分析仪电源开关，将随设备配置的电源线一端插入分析仪，另一端按颜色分别接入直流系统的正极，负极与地线。棕：正极；蓝：负极；黄/绿：地确定接线无误之后开启电源开关，进入分析仪的主界面，如下图示：分析仪主界面开启电源开关后，分析仪电源指示灯亮，并自动识别系统电压等级，判断系统是否存在交流窜电故障，计算系统绝缘阻抗，并显示在LCD上，如果系统绝缘正常，正常指示灯亮，如果检测出系统正对地或负对地绝缘异常，则正接地或负接地告警指示灯亮。（2）探测仪自检将4节5号电池按标示放入探测仪电池仓中,开启电源开关，进入探测仪主界面，如下图示：探测仪主界面当分析仪检测到系统有绝缘故障时，将探测仪采集器钳住分析仪的地线，用功能键将检测功能选择为故障探测功能，按下测试键进行检测，如果出现“通信测试…请稍候”的提示界面，请将探测仪靠近分析仪，检测开始后，探测仪将会出现接地检测波形图，检测过程图示如下：探测仪自检接地检测波形图图中向下箭头为信号同步辅助箭头，其出现在波形由高向低的转折处；探测仪检测时，会显示两个周期的信号波形图，实测波形图可能与上述图形有所差别，只要正确显示了两个周期的波形图则可判定设备自检正常。接地点方向指示箭头可以反映故障点相对测试点的方向，具体判断方法见后面关于“利用‘接地点方向’检测环路接地”的介绍。
甘肃金昌直流系统接地故障定位仪拨码开关工作状态开机显示强制信号模式检测范围/kΩ＠220V123限幅/V限流/mA关关关201992.0非强制模式0—100开关关502994.00—200关开关00996.00—50开开关x1998.00—600关关开201993.0强制模式0—100开关开502995.00—200关开开x2997.00—50开开开x3999.00—600设备出厂默认为开机显示998.0模式，即不限幅，限流1mA。强制信号模式：在强制信号模式下，如果系统接地阻抗发生变化，信号电流大小保持不变；在非强制信号模式下，如果系统接地阻抗发生变化，且变化超过一定门限值，分析仪重新计算信号电流大小。开机显示996.0模式下，分析仪工作在不发信号模式下。限幅在表格中表示为“x”,表示该档位没有限幅。（4 ）检测技巧“钳单根”的检测方法如果是正极接地，将采集器钳在正极电缆上，检测方法同上；如果是负极接地，则钳在负极电缆上，检测方法同上。多回路线一起检测提高检测效率将采集器钳在这扎电缆上（注：采集器钳口必须能完全闭合），如果检测出绝缘正常，说明被检测的这扎电缆都没有接地故障；如果通过检测判断该扎线缆存在绝缘故障，说明被检测的这扎电缆中有一回路或多回路有接地故障，必须将该扎电缆分开检测。分析仪接入点说明根据直流系统接地故障的情况，将分析仪接到靠近蓄电池输出端的正、负母线和地线上。检测时，应使分析仪始终接在直流支路的电源端，而探测仪始终在直流支路的负荷端进行检测。
欢迎前来了解天正华意电气设备(金昌市分公司)发布的 微机继电保护测试仪价格, 微机继电保护测试仪厂家信息,服务质量好,性价比高,为您节省采购成本!
甘肃金昌直流系统接地故障定位仪直流互窜检测原理图如下：2.2.3 交流窜电查找原理系统分析仪与被测直流母线相连，分析仪实时检测直流系统中的交流电压分量，如果检测到直流系统中的交流电压分量超过整定值，则判断直流系统中存在交流窜电故障。交流窜电故障点的查找过程与绝缘故障点的查找过程一样。三、功能特点3.1主要功能介绍（1）．系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（2）．系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，平衡桥大小检测，测量范围0—999.9KΩ；（3）．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中窜入的交流电压值，交流电压测量范围为0—280V；（4）．系统分布电容测量功能，仪器可测量系统的分布电容并实时显示；（5）．环网检测及定位功能，仪器可以检测两段母线中存在的各种环网故障，包括正极环、负极环、两极环及异极环等，并可通过波形显示及方向显示来实现环网故障点的定位；（6）．装置具有调幅、复位、电流波形选择和工作模式选择功能，可实现高阻环网故障的查找定位。（7）．支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；（8）．故障电流频谱分析功能，装置通过快速FFT变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号幅值，提高检测精度；（9）．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（10）．波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找,有环网故障及接地故障时显示故障点方向]
