我们的现场实拍视频将带您走进变压器油气相色谱分析仪多年生产经验产品的世界，产品视频细节之美一览无余！

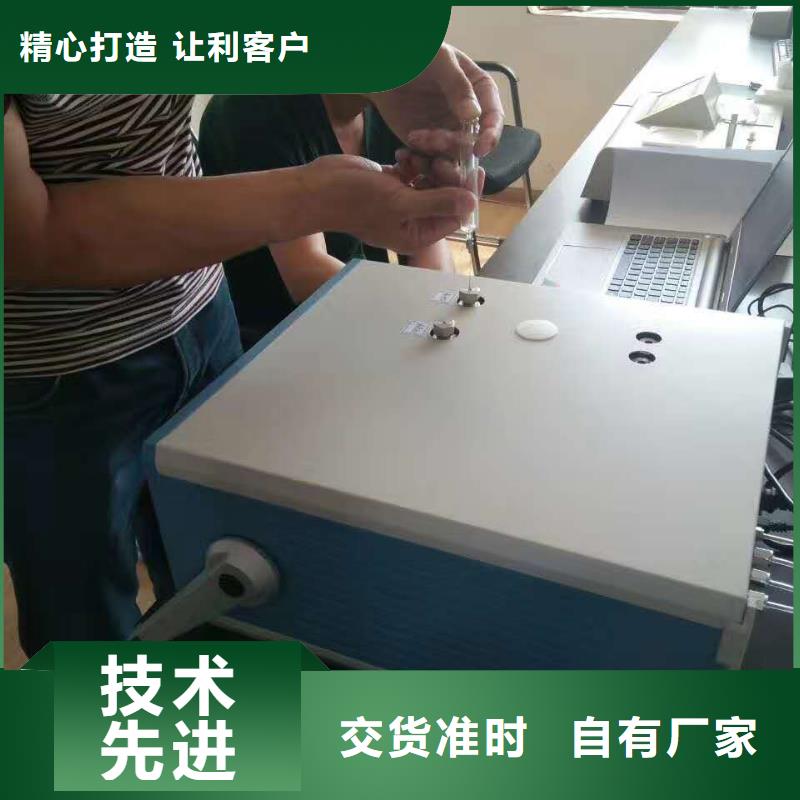

以下是:变压器油气相色谱分析仪多年生产经验的图文介绍
变压器油色谱在线监测系统系统运行确认系统连接正常后即可执行系统的正常运行操作。在系统的初始化设定中，用户可以结合实际情况进行采样时间的设定。数据自动采集、检测周期，系统默认为每24小时/次。本系统小检测周期为2小时/次、检测周期为30天/次。初始安装运行可点击采样开始键实现随机采样。5.5日常维护1、检查系统运行程序是否处于正常运行状态。正常运行状态是指运行程序未被不正常关闭、系统通信正常，能获得正常的日常监测数据等。2、检查供电是否正常。供电正常指主电源、220V交流电源常开状态。3、检查取油/回油管与变压器连接处是否有泄漏异常。4、检查载气压力指示是否正常。压力指示分别为：减压阀气瓶总压力指示应在5.0Kg/cm2以上，如低于该压力需及时更换新的载气；一级减压后，调试时已将压力设定在3.5-4.0Kg/cm2范围内，无论是否更换载气，此压力范围应保持不变。二级减压指示指的是现场主机上的压力表指示，此压力应在1.8-2.0Kg/cm2，调试完毕后，此压力不允许再次调节，否则将影响系统正常运行。5、载气更换规程。更换载气请关闭载气瓶总阀。总阀关闭后，卸下一级减压阀出口的不锈钢连接管并放空压力，然后卸下减压阀。新载气到位后，装好减压阀，将不锈钢管连接到一级减压阀出口，按上述要求调节好压力。5.6系统调试1、现场设备安装完毕，经系统检查无异常后，可进入调试阶段；2、对现场主机送电；3、打开载气瓶总阀门，调节减压阀调节柄，使减压阀二级表压力在3.5-4.0Kg/cm2左右；4、检查现场主机面板压力显示，压力表指示值应在1.8-2.0Kg/cm2左右；5、实现现场主机与过程层网络的通讯连接。调用调试程序，使系统进入载气管路置换清扫过程，总共需耗时约30分钟；6、油路、气路检漏。系统正常运行必须保证全系统无泄露；7、退出调试程序。使系统进入正式采样运行。
变压器油色谱在线监测系统 开箱检查按装箱单清点仪器和附件。第二章 仪器工作原理、结构及安装一、仪器工作原理绝缘油色谱分析仪是一种多组份混合物的分离与检测的分析工具。它是以气体为流动相，采用冲洗法的柱色谱技术。从结构上看，又是一个载气连续运行的自动记录仪器。其工作流程见图二。气相色谱分离是利用试样中各组份在色谱柱中的气相和固定液液相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组份就在其中的两相间进行反复多次的分配（吸附-脱附或溶解-释放），由于固定相对各组份的吸附或溶解能力不同（即保留作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离，顺序离开色谱柱进入检测器，经检测器后转换为电信号送至色谱数据处理装置处理。图二 绝缘油色谱分析仪工作流程示意图二、仪器整机结构变压器油色谱仪由主机(包括进样、色谱分离、检测及电气、气路控制系统)、色谱数据处理机或工作站组成。主机分为：色谱柱室（包括进样和检测器）和气路、电气控制部分。1、气路变压器油色谱仪采用先进的气路结构，三柱三气路操作。气路流程可靠、灵活、易于扩展，基线稳定性好。基本气路为9路（其气路流程见图三），可扩展到21路。气路控制面板位于仪器整机右下侧（见图一仪器外型结构），图三 变压器油色谱仪气路流程图使用填充柱操作时：载气分为载气1和载气2，经稳压阀与稳流阀调节后分别与汽化室1和汽化室2连接，并有压力表指示。
天正华意电气设备有限公司(宣城分公司)自成立伊始树立“诚信”、“创新”“感恩”、“和谐”的企业文化，努力做好 微机继电保护测试仪，以技术为核心、环保为导向、品质求发展的经营理念来赢得广大客户的认可与信赖，欢迎各界朋友莅临参观、指导和业务洽谈。
变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室，受检油样在真空环境及电磁激振作用下，实现油气分离。2、经冷阱除油后，分离出的故障特性气体导入气体定量室后，在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用，使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测，并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理，分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络，变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断，超过设定注意值时进行报警，实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样，并送入脱气室。
