为了给您提供更的【变压器变比测试仪】直流电阻测试仪性能稳定产品信息，解锁【变压器变比测试仪】直流电阻测试仪性能稳定产品新体验，视频带你玩转每个细节！
以下是:江苏无锡【变压器变比测试仪】直流电阻测试仪性能稳定的图文介绍
江苏无锡变压器变比测试仪主要技术指标1.变比测量范围： 0.8－5000（0.8－20000可定制）2.变比测量精度： 0.2％（0.8-1000），0.5％（1000-5000）0.1％（0.8-2000），0.2％（2000-20000）（可定制）3.输出电压： 高压侧输出交流24V。4.工作电源：AC220V±15％（内置锂电池供电需用户定制）5.工作温度：-10℃～50℃6.环境湿度：≤90％RH7.体 积 ： 270mm×190mm×70mm8.重 量 ： 2kg(不包括测试线)四、按键设置：本仪器为全触摸屏操作，设有16个按键的数字键盘和数字拼音的全键盘（类似电脑键盘）。如图：数字键“0-9”：在参数输入状态下，用于输入数据。“q-m”键用于字母或全拼汉字输入法输入用户名或变压器型号等，“abc”键用于由数字键盘切换到字母键盘，“123”用于字母键盘切换到数字键盘，“X”用于关闭软键盘。“keybod”用于在屏幕上自由移动键盘，用手点击住此键可将键盘拖动到屏幕任意位置。“Back”为退格键光标前一个字符，“CE”键用于当前输入项的全部字符，“Ent”为回车确认键。
天正华意电气设备(无锡市分公司)是江苏无锡 具有代表性的 微机继电保护测试仪企业，生产的 微机继电保护测试仪产品在全国多个城市拥有成功案例，看完本篇文章的详细介绍之后，如果有意向购买 微机继电保护测试仪，请致电我们将给您更优质的售后。
江苏无锡变压器变比测试仪三相测量将先测量出单相AO阻值，然后自动进行三相充电计算三相电阻值，这样可以解决三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图十五）。图十五当三相不平衡率稳定后可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。?重新测试：仪器重新采样电流电压值进行测试。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，仪器将停止测试，并开始放电（见图十六）。图十六5.3.2.4三相Y、△测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y”或“三相同测△”测试相后，可进行Y型绕组和△绕组的三相自动测量。两种绕组，测试操作过程相同，现以Y型绕组举例说明，如图十七图十七在此界面，用户可按“确认”键切换手动模式和自动模式。在自动模式下，仪器自动判断阻值稳定，停止放电，进行下一相测试；在手动模式下，需用户自己判断阻值稳定，选择测试下一相。当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图十八）。图十八?重新测试：仪器将删除数据，重新进行测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。
tianzh

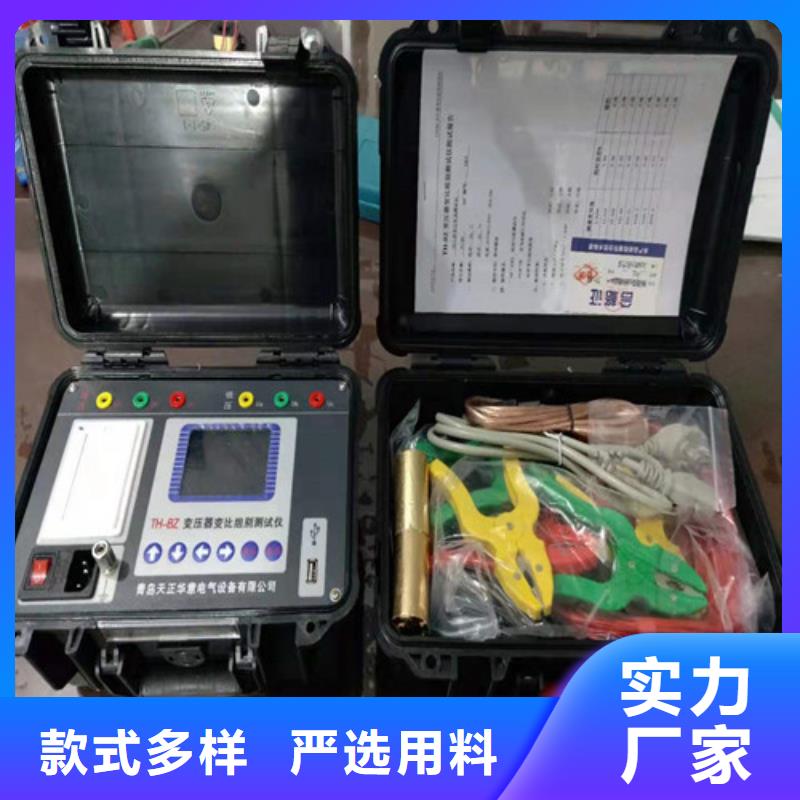

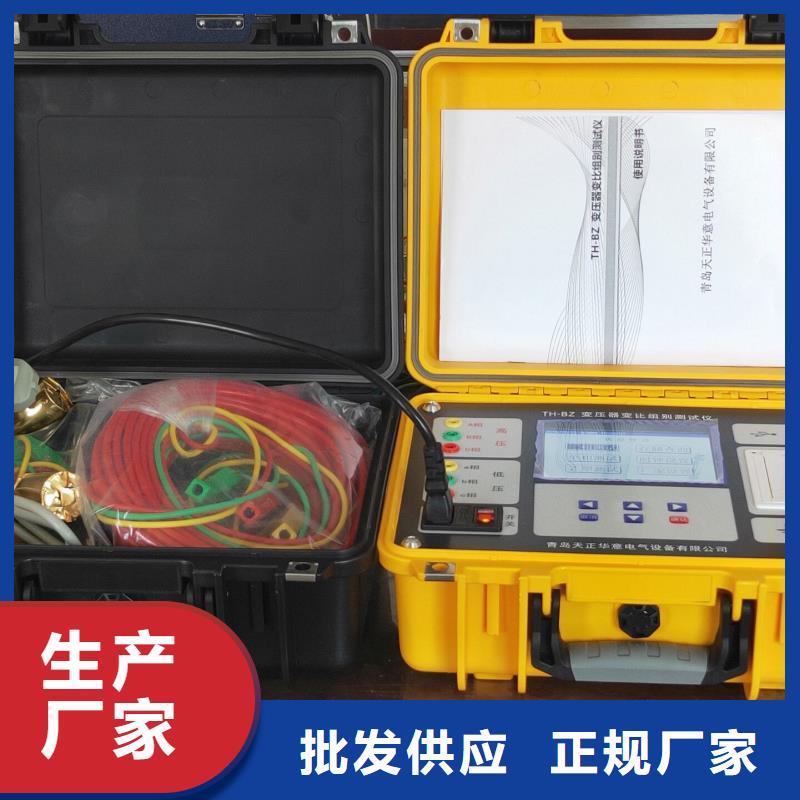

江苏无锡变压器变比测试仪技术指标1、变比测量范围：0.8~10000。2、测量速度快：1分钟内完成三相测试。3、测量精度: 高压侧电压的测量精度0.05％低压侧电压的测量精度0.1％变比测量精度 0.1％（0.8－1000）0.2％（1000－3000）0.3％（3000－10000）4、携带方便、适合野外作业。5、重量：3Kg三、工作原理框图四、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用手持式注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观－正、侧面图仪器顶端部分是变比测试航空插头，高压侧，低压侧端子。正面上部是彩色液晶屏，下部是标准30键的控制键盘；在仪器的右侧打开支架可看到USB接口、充电接口、RS232接口。3、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。回车键：确认键，用来确认使所设置的参数生效或者进入所选择的屏。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。
