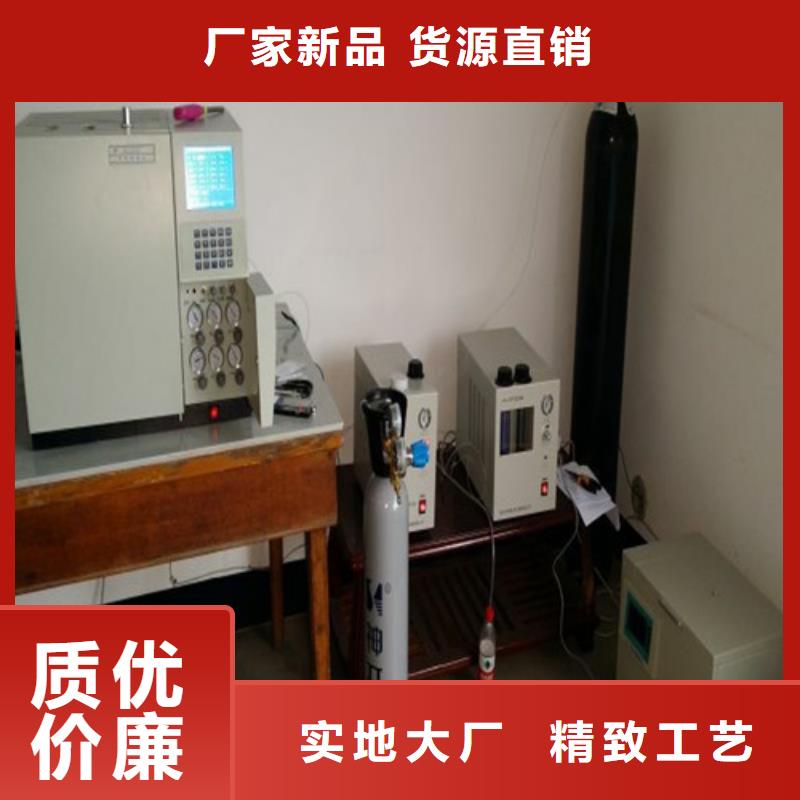

山东枣庄变压器油色谱在线监测系统 由流量曲线图对应相应的流量（仅做参考）。辅助气有尾吹1、尾吹2。通常用于双FID的尾吹气。用于调节毛细柱FID操作尾吹气、ECD尾吹气，也可用于填充柱的尾吹气等操作。由流量曲线图对应相应的流量。氢气分为氢气1和氢气2， 经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。空气分为空气1和空气2，经稳压、稳流阀调节流量，压力表指示，由流量曲线图对应相应的流量，并与检测器1和检测器2分别连接。2、色谱柱室变压器油色谱仪柱室内风扇、加热丝、感温元件位置图变压器油色谱仪采用大柱室结构，多可同时安装三根色谱柱，并可同时使用。柱室炉门为悬挂式结构。由机械结构控制锁定开关，炉门右下角向上按开门按钮，既可打开柱室门。柱室内有风扇、加热丝、感温元件和不锈钢室体等组成。柱室后安装有微机控制的柔性后开门装置，当柱室降温或近室温操作时，控制系统自动控制其开启角度，并相应的控制进、排风量，达到控温目的。该结构控制精度高，升、降温速度快，能实现真正意义上的近室温操作。3、汽化室变压器油色谱仪共有3个进样口：１、在同一个加热模块上配有两个填充柱进样口（填充柱进样口1与填充柱进样口2）；可实现柱头进样、玻璃内衬进样。２、在另一个加热模块上配有带隔膜清扫功能的分流/不分流毛细管专用进样口。可实现分流/不分流进样操作。汽化室位于主机炉体上方左侧。见图四图四 变压器油色谱仪上部府视图 进样器、检测器布置图变压器油色谱仪填充柱汽化室结构示意图如下：
山东枣庄变压器油色谱在线监测系统本仪器带有断流保护功能，在仪器的入气口压力低于0.1MPa时，仪器将自动降温，进入停机程序。5、待温度恒定（准备灯打对号）时，打开工作站或数据处理设备，用仪器面板上的调零旋钮将基线调至10mV（有数字时时显示）以内，待基线稳定后即可进行分析。6、灵敏度及稳定性测试测试条件：色谱柱：5％SE—30，chromosorbw,AM，DMCS担体，60-80目，柱长2米，不锈钢柱；柱温80℃，汽化120℃，热导检测器120℃，桥流130-160mA，先选150 mA样品苯，进样量0.3μL。稳定性： 160mA桥流，基线漂移≤0.5mV/h。灵敏度：S＝ 1.065·h·W1/2·FC mv·ml/mgW h ·W1/2- 峰面积（mV·min）Fc-载气流速（ml/min）W-进样量（mg）例如：苯峰面积2700mV．S柱后流速50ml/min,进样0.3ul，苯比重0.88S＝ 2700mV．S×50ml/min0.88mg/uL×0.3ul8522mv·ml/mg＝ 第六章氢焰检测器（FID）的安装和使用工作原理：在FID中分别由收集极与极化极组成一高压静电场，FID喷嘴喷出的H2与氧气被点燃后会产生一个高温火焰，在高温火焰的作用下，从柱后流出的有机物会被离子化，由于产生离子化的部位在高压静电场内，正离子移向收集极（负极），负离子和电子移向极化极（正极），从而就形成了微电流信号。当然H2、N2和AIR是无机气体不会被离子化，所以如果柱后无有机气体流出，FID就无微电流信号。其工作原理图如下：特点：灵敏度高，死体积小，应答时间快，除载气外还需引入空气和氢气，对性气体和水无信号。适用范围：1.FID是通用型检测器，应用面十分广泛。分析沸点在400℃的有机化合物。如烃类分析、农药分析、化工分析、食品和环境科学分析等。2.能直接用于各种口径的毛细管色谱柱分析。
山东枣庄变压器油色谱在线监测系统使用方法：1、仔细检查气路连接是否正确，使用FID时载气气路管连接到载气1和载气2，H2气路管连接到H21、H22，空气气路管连接到空气1、空气2。(仪器已连接好)2、通气，利用各自的调节阀，将N2、H2、空气调至适当的流速，氮气一般选用25-60ml/min，H2：25-60ml/min，空气：200-550ml/min。3、打开“电源”开关，选择合适的灵敏度档，使信号数显在5mv左右，等待基线的稳定。4、设置检测器、汽化室、柱室三个加热区温度（见第四章）。5、温度基本稳定后，点火—按点火按钮-听到一叭声后，空气自动降到0.5Mpa以下，约5秒钟恢复正常，火已经点着。基线偏离时，可用电器控制单元调零旋钮将基线调至数据处理设备适当位置处。6、当分析条件所需的气体流速、温度、放大器基线稳定后，方可进行分析。7、FID的敏感度及稳定性测试。例：分析样品50ng/u1(苯/CS2)。测试重要条件：汽化室温度120℃，检测温度130℃，柱温80℃。载气（N2）:30m1/min.H2:28m1/min。空气250m1/min。色谱柱同TCD，放大器灵敏度选0(104）档，进样量0.3u1。稳定性：在基线稳定后的情况下，一小时后的基线漂移≤150μv/h。敏感度Dt计算公式：Dt＝ 2N·W g/s1.065·h·W1/2 式中：N—实测噪音（mv）W—苯的进样量（g）h—峰高值（mv）W1/2—苯的半峰宽（S）如实测：峰面积1200mv.S,噪音0.02mv。Dt＝ 2×2×10-2×50×10-9×0.3 ＝5×10-12g/s1.065×1200 则五、故障及维修1、未点火前，放大器无法调零。可能原因是：（1）放大器失调，应维修放大器，请生产厂维修。（2）放大器输入信号线绝缘不良或短路，可将FID检测器右边的高频插头卸下，测量绝缘应大于106MΩ。2、点火后，记录仪信号无法调零。
山东枣庄变压器油色谱在线监测系统此参数的设定将直接影响系统检测性能与检测结果。一般情况下，该参数在出厂前一调试设定完毕，现场无需重新设定。如出现变故，需重新设定，必须在相关专业技术人员的监护下操作。模式设置主要用来设定采样开始时间与采样周期，用户可根据具体情况设置该现场主机的采样模式。图6.24 采样参数设置界面实时操作功能包含时间校准、开始采样、停止采样、获取单次数据、获取全部数据、所有数据等功能。该功能主要为用户提供实时的远程操作，实现现场主机的随机采样、数据获取、对时、多余数据等功能，达到变压器油色谱分析实效性目标。以上陈述的所有操作及该现场主机的实时运行信息，本界面的信息框中均有明细记录，用户可通过该信息查询了解现场主机及系统运行的详细信息。图6.25 实时操作界面计算参数功能键设置了如图6.26所示的权限功能，该功能只有具备管理员权限的专业技术人员方可操作。图6.26 计算参数设置界面本检测系统报警设置为用户提供自主报警参数的设置功能。系统默认值均为“0”。供应商建议用户采用IEC标准设置氢气、总烃、乙炔报警门限，其余用户可按需要设置。对于报警门限值的设定供应商建议按不同变压器的运行状况设置不同的报警值，但报警值不宜过小，以免造成不必要的、频繁的报警。IEC标准氢气一级门限：1501μL/L；总烃一级门限：1501μL/L；乙炔（220KV等级变压器）一级门限：31μL/L。图6.27报警参数设置界面
