樊高电气销售部有限公司(大兴安岭分公司)为了赢得更多企业的信赖与好评，我们还在积j i的引进新的【穿墙套管】生产设备与技术，争取能够为更多的消费者所服务。如今我们也建立了完善的售前售后服务体系，来为其企业在施工中遇到问题和困难进行指导与帮助。 我公司自成立之初，就以“值得信任的【穿墙套管】产品质量，的工作效率，优质的服务水平”来服务于广大客户，用好的【穿墙套管】产品，z u i完善的服务来回馈客户对我们的信任。而我们也愿与各界成功人士一起携手明天。
2 线路避雷器设计技术 无间隙线路避雷器的成功应用得益于硅橡胶复合材料，它取代了原有瓷外套，使220kV避雷器的质量从260kg降至50kg以下，从而实现在杆塔上悬挂安装。有串联间隙线路避雷器由避雷器本体和外串联间隙组成。本体与普通的复合外套避雷器相当，外串联间隙（放电间隙）由两个环–环或棒–棒型放电电极组成，如图1所示。避雷器本体两端采用金属法兰封口，内部装有非线性ZnO电阻片并
用簧压紧的环氧玻璃纤维布筒，其外部采用硅橡胶伞裙包封。这样，避雷器大大减少了因“漏气”而带来的受潮问题。上、下法兰设计了经典的球头、球窝，分别与高压端、接地端连接。以2003年我国天生桥—广州线投入使用的500kV有间隙线路避雷器设计为例，除秉承电站避雷器技术基础外，还必须解决如下8点关键技术问题： （1）优良性能的硅橡胶复合外套 采用硅橡胶等有机绝缘材料生产的避雷器复合外套必须

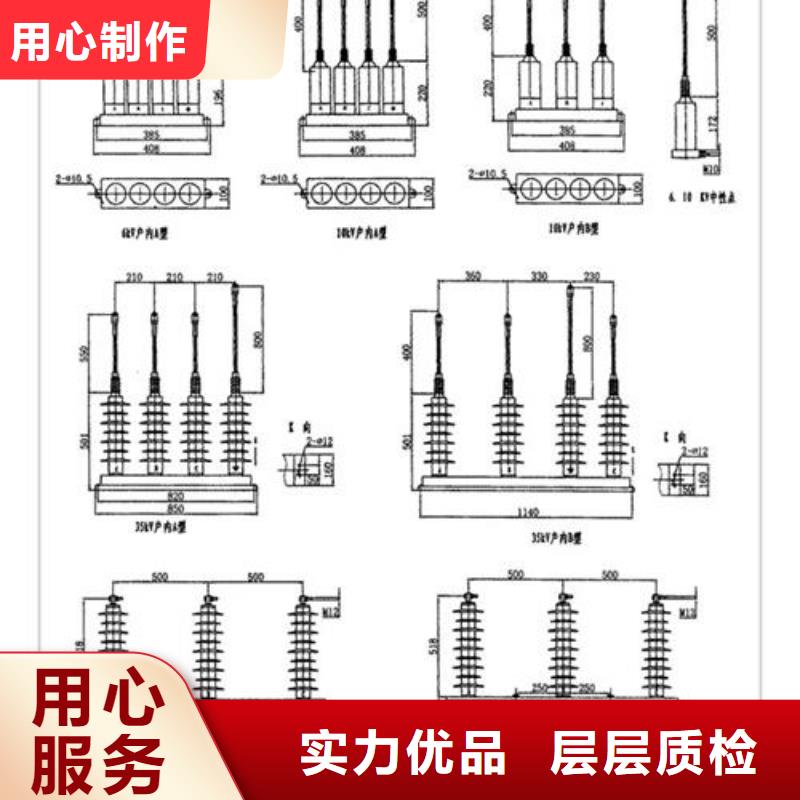

氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。HY5WZ-(5-216)/(13.5-562)电站型避雷器介绍: HY5WZ-(5-216)/(13.5-562)电站型避雷器是我公司结合了一般电站用避雷器的特点支服了碳化硅避雷器的不足、设计研发出来的一款高性能的专业用于电站的氧化锌避雷器，因此他具有操
作波放电电压低、陡坡电压无迟延，没有放电分散性等原始的避雷器没有的优点、同时也具有氧化锌可吸收雷电过电压、操作过电压和优点。可以大限芭的度对电力配电设备提供佳的保护。HY5WZ-(5-216)/(13.5-562)电站型避雷器的主要特点：1、从外型有结构设计方面来看；该款避雷器具有体积小、重量轻，耐碰撞、安装灵活等一些优点，其主要用于高压配电配内。2、从产品性能上看:该产品采用
整体模压成型设计、产品密封性、防潮防污性能都非常好、具有性能稳定、维护方便的特点。

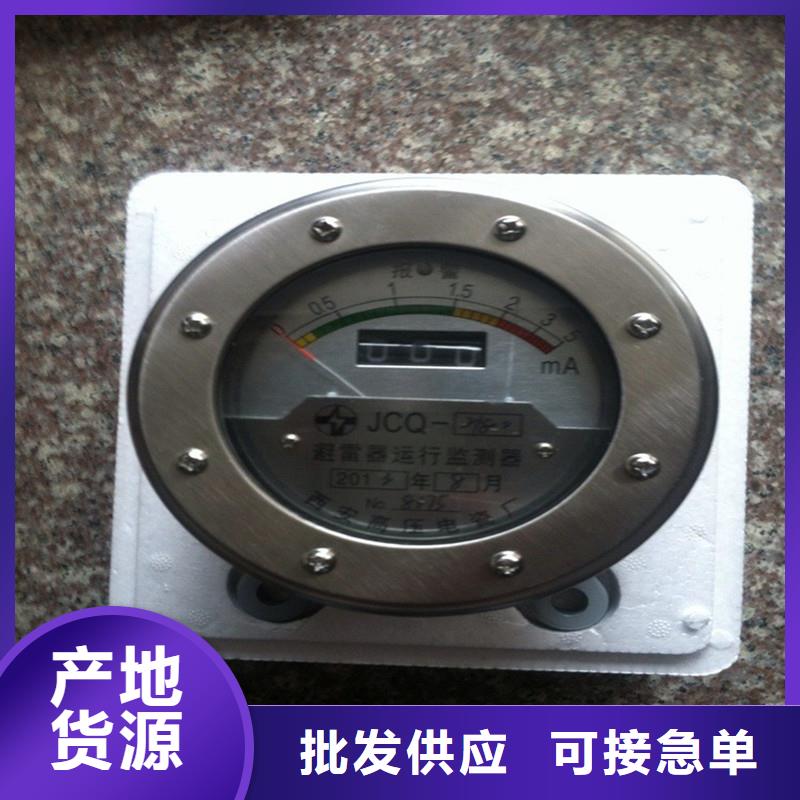

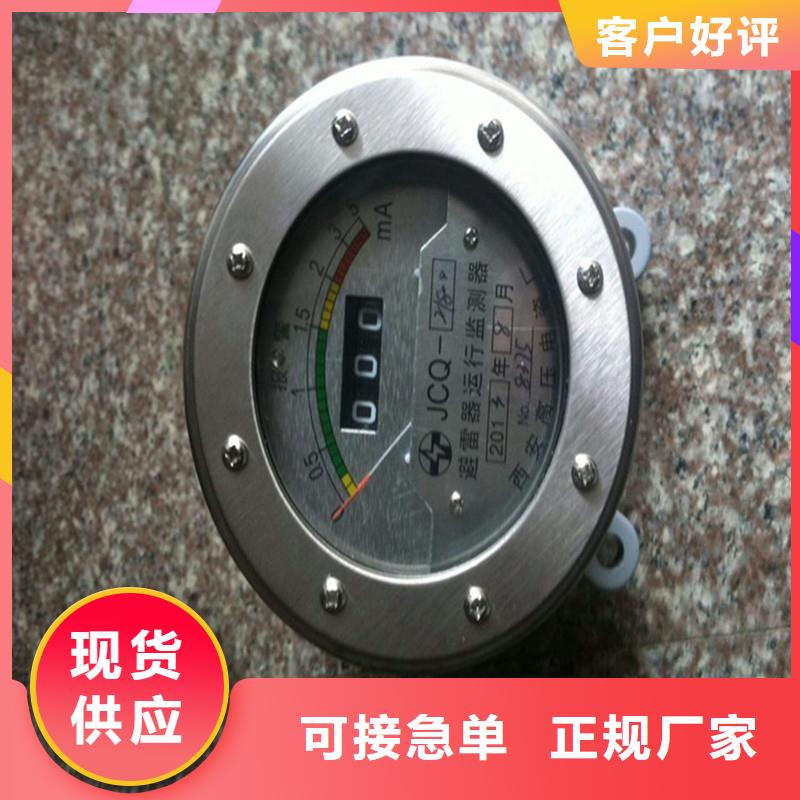

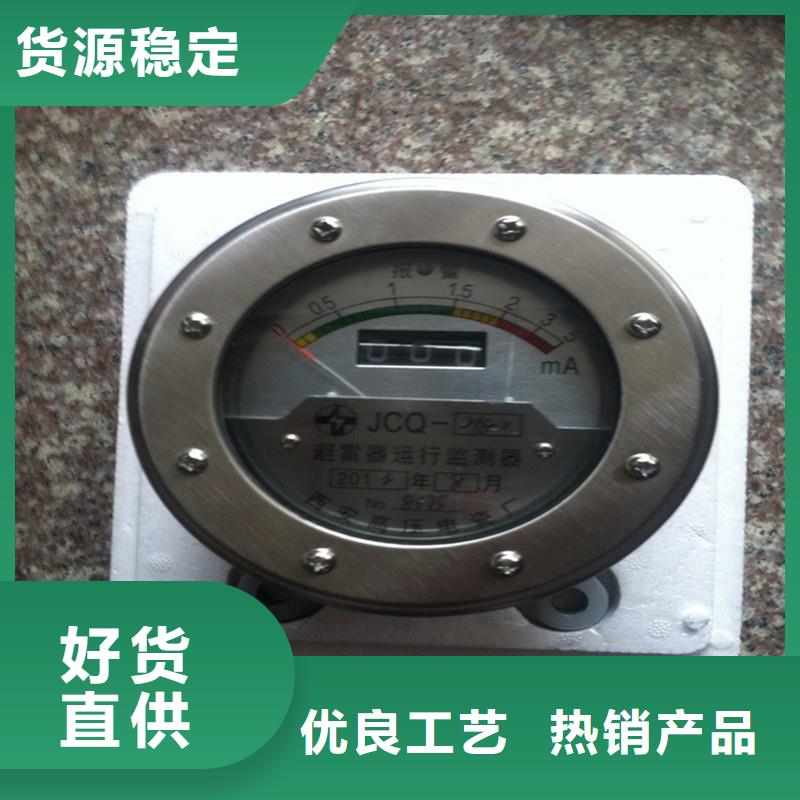

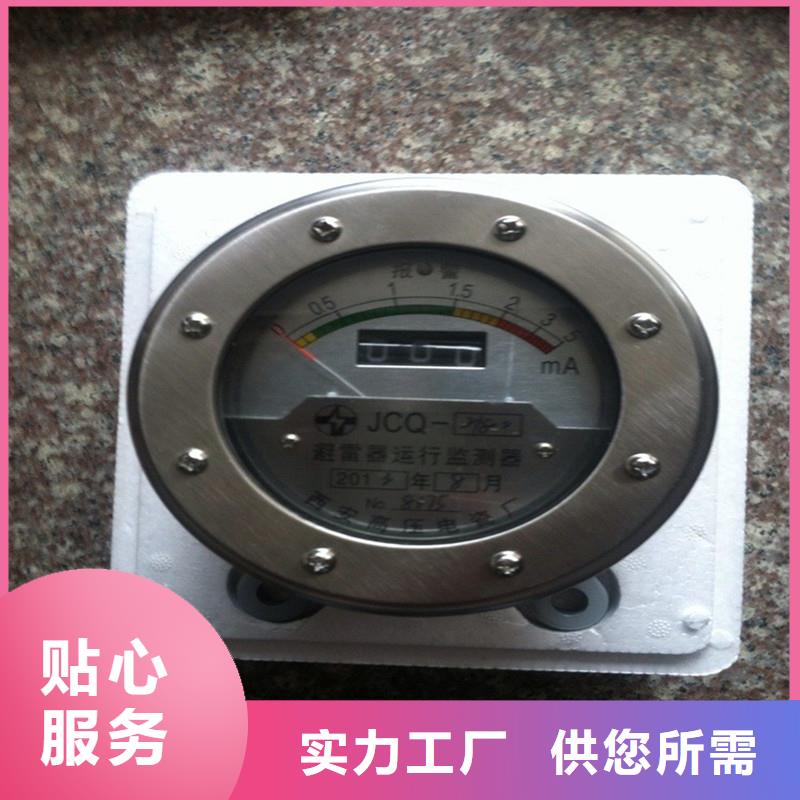

JCQ-3B型避雷器在线监测器，采用字码式计数器，直径约为112mm，尺寸较小，比较适合在开关柜、手车柜中安装。高适用电压等级220kV的避雷器。
JSH3A型监测器建议配合330～500千伏电网用避雷器。
JCQ3B或JSH3B型监测器建议配合110～220千伏电网用避雷器。
JCQ3C或JSH3C型监测器建议配合66千伏及以下电网用避雷器。

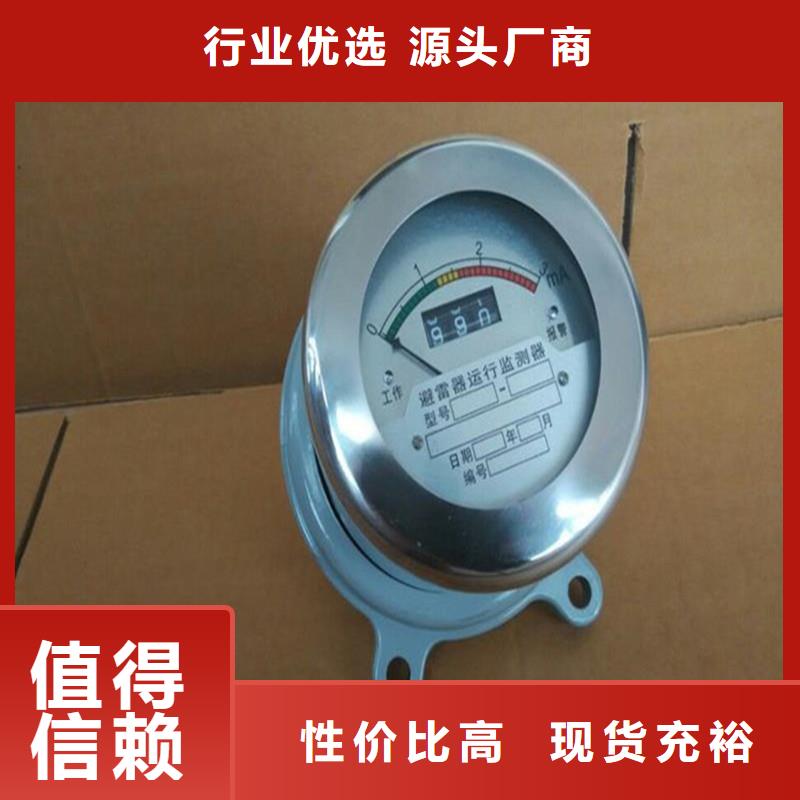

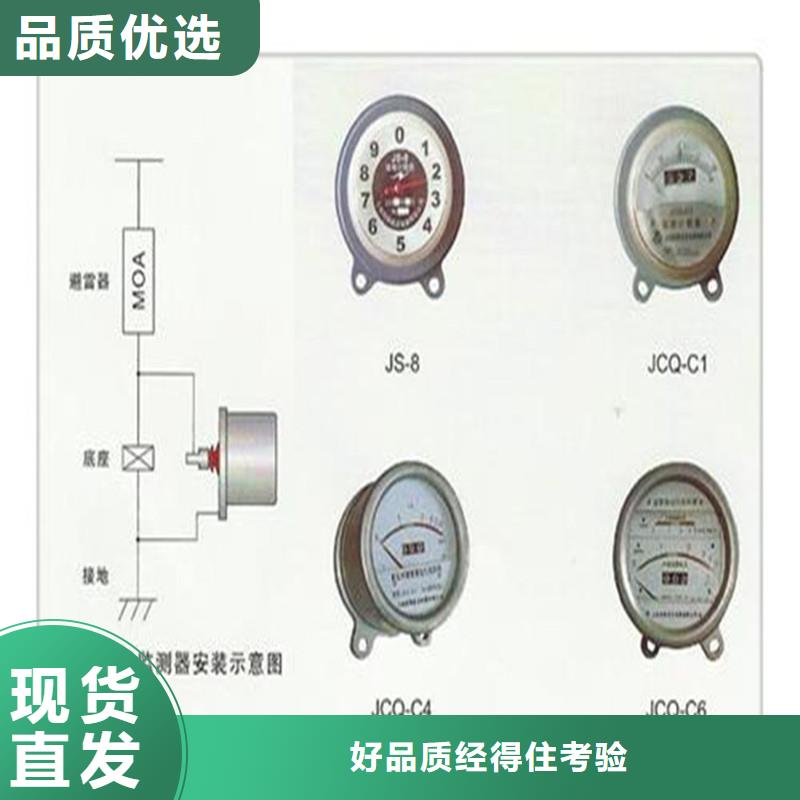

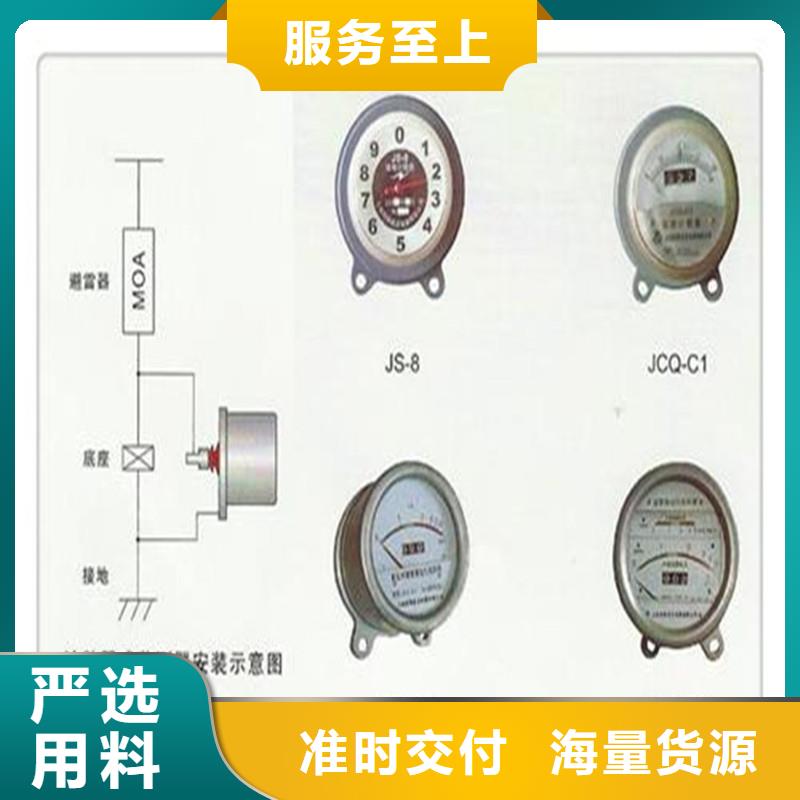

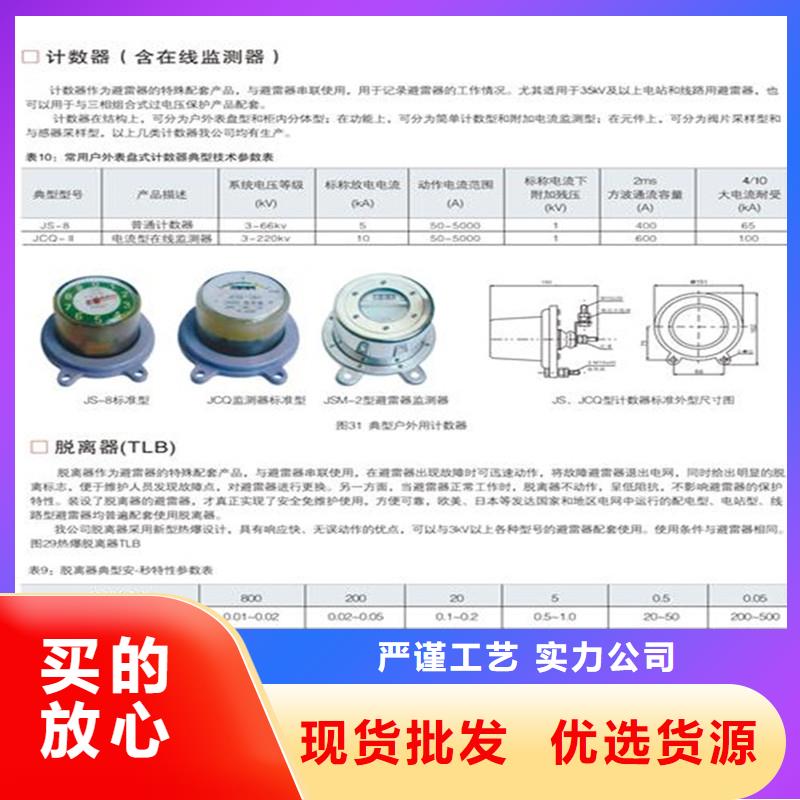

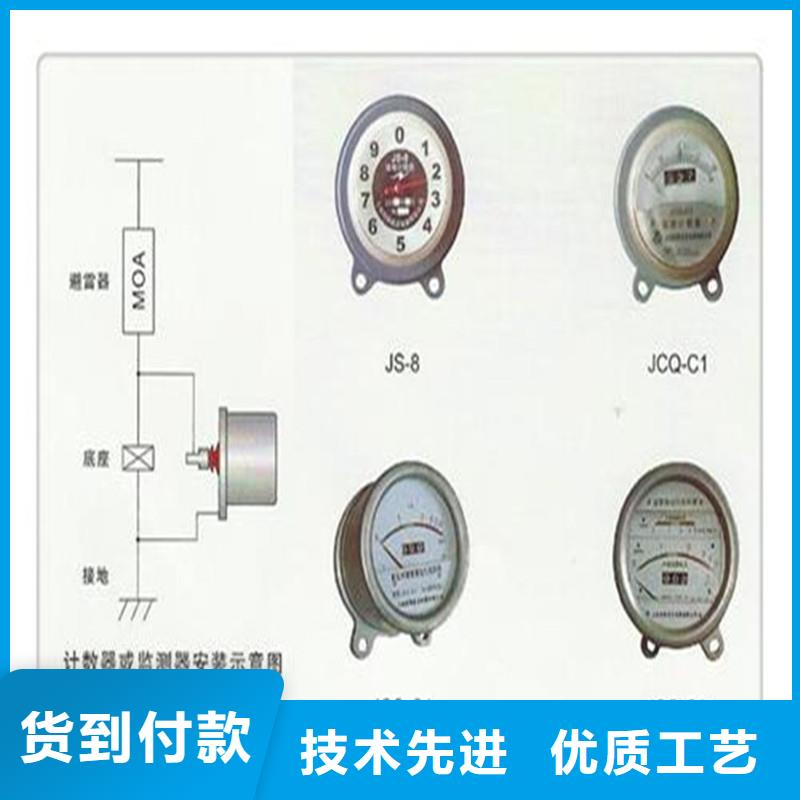

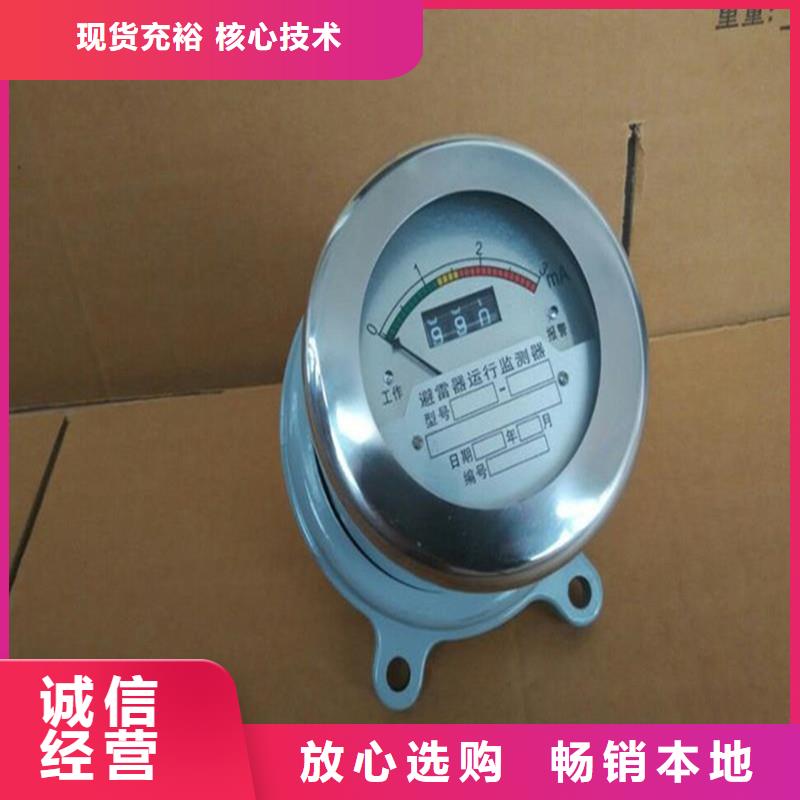

避雷器放电计数器及避雷器监测器是高压交流电力系统中，串联在避雷器下端，与避雷器配套使用，用来监测避雷器泄漏电流的变化、动作次数以一种设备。

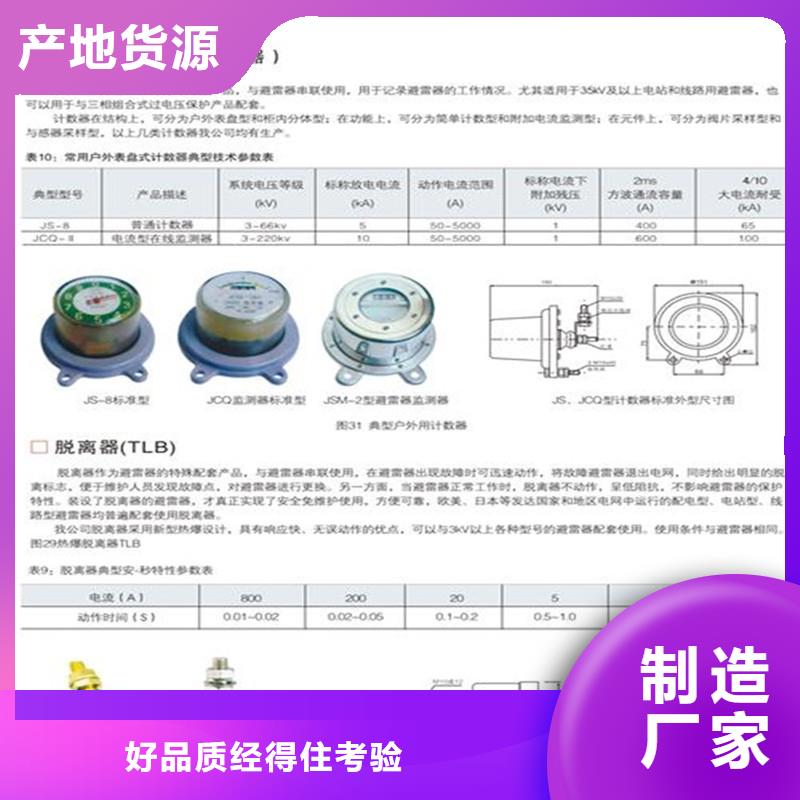

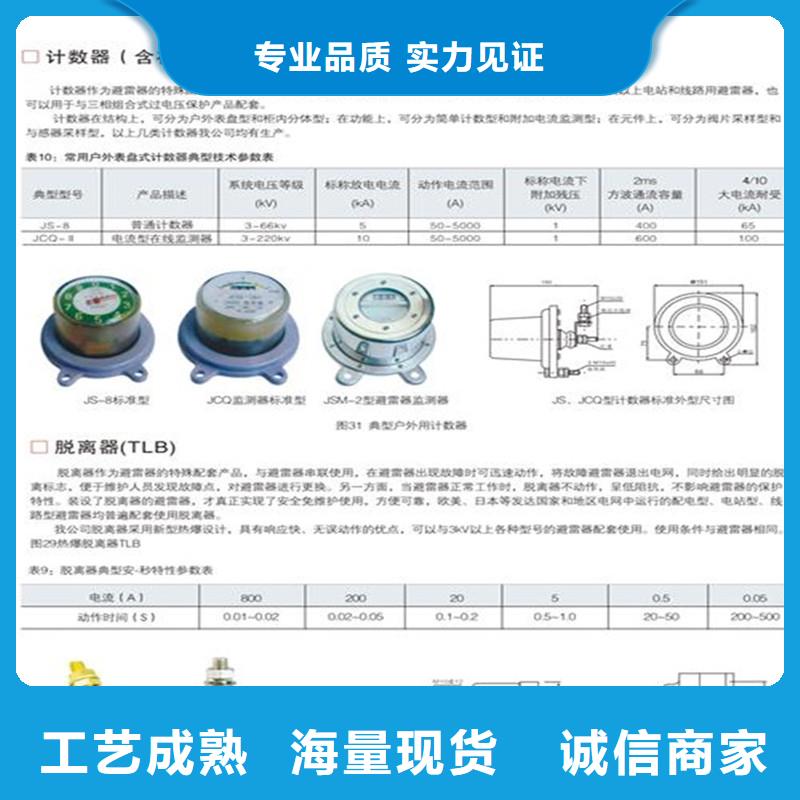

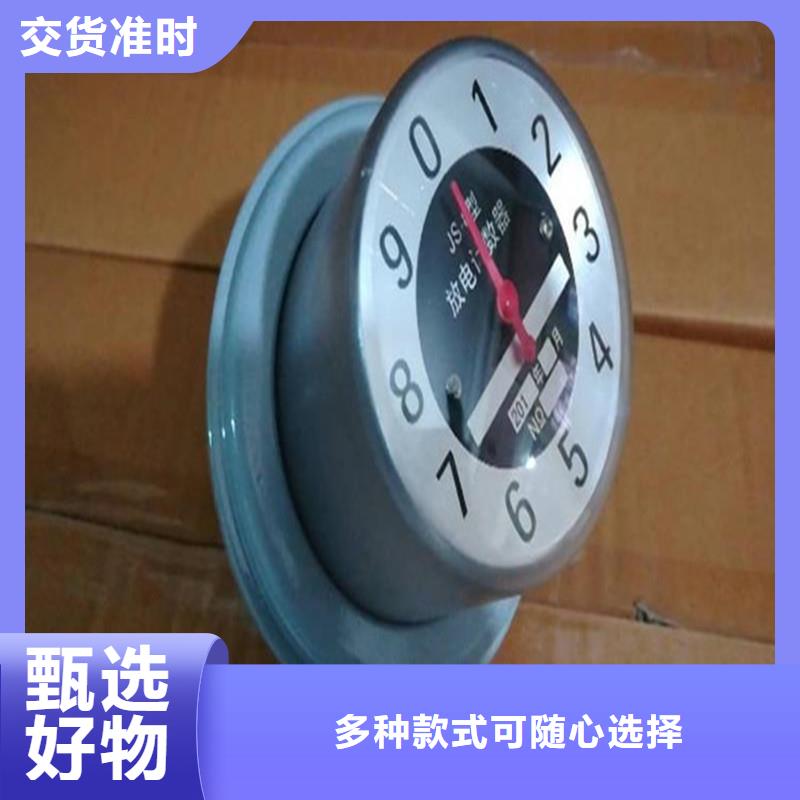

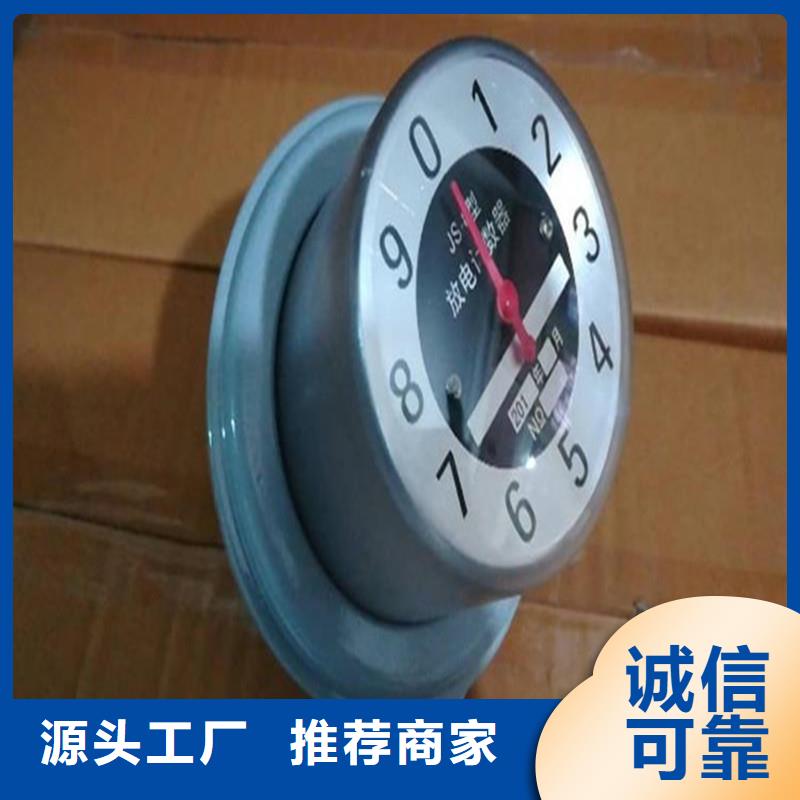

1.放电计数器JS-8概述放电计数器是用来监测避雷器放电动作的一种高压电器JS-8型放电计数器采用SiC电阻片，适用于5KA系统35KV及以下电压等级的避雷器使用的环境条件与相连接的避雷器相同。该系列产品采用高温碳化硅阀片，具有流通容量大、适应电压等级范围宽，动作计数准确可靠的特点。放电计数器JS-8为单指针十位数循环计数指示；JS-8S型为双指针百位数循环计数指示，具备有计数进位功能，可连续
计数100次后再进入下一循环计数周期，适合于避雷器动作频繁地区和无人值班场所使用。JS系列放电计数器外形采用透明耐热玻璃罩封装。 2. 放电计数器JS-8 结构和特点 采用新颖独特的整体结构设计，结构紧凑、密封性能优越，工作稳定可靠；采用不锈钢外壳，美观坚固、抗腐蚀耐震性好，便于运输安装，使用寿命长；采用三位（两位或五位）电磁式记数器，满度后自动回零，循环计数工作，不需清零；电流
测量采用特制非线形刻度毫安表，具有读数清晰、小电流区分辩率高、耐振动的优点；特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域，方便判断避雷器的运行状态；设有故障，
年以来，以德、法为代表的工控标准35mm导轨卡接式可拔插SPD防雷模块，开始大规模引进到中国，稍后以美、英为代表的一体化箱式电源防雷组合也进入了中国 [1 其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。 （2）限压型防雷器： 其工作原理是当没有瞬时过电压时为高
阻抗，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等防雷器大多为限压型。 （3）分流型或扼流型防雷器 分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。 扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。按防雷等级分一级防雷器：一般标称在30KA以上。有开关型和限压型。 二级防雷器：一般标称在15——20KA之间。均为限压型。 三级防雷器：一般标一般标称在5——10KA之间,均为限压型。 [1] 选用要点编辑配电系统首先要搞清楚自己的配电系统，是TT、TN还是IT系统？因为定了配电系
统，我们才能确定单相，三相，接线方式等，以此选择合适的防雷产品，我国多数配电系统都为TN-S方式。压敏电阻压敏电阻压敏电阻防雷产品中的主要材料是氧化锌压敏电阻，其材料的品质和工艺水平的高低对产品遭受雷击时是否能产生预期的保护作用有直接的影响，所以你在选择防雷器时一定要了解厂家的压敏电阻的来源。重要参数标称电压Un：被保护系统的额定电压相符，在息技术系统中此参数表明了应该选
用的保护器的类型，它标出交流或直流电压的有效值。大持续工作电压Uc：能长久施加在保护器的端，而不引起保护器特性变化和保护元件的大电压有效值。标称放电电流In：给保护器施加波形为8/20s的标准雷电波冲击10次时，保护器所耐受的大冲击电流峰值。大放电电流Imax：给保护器施加波形为8/20s的标准雷电波冲击1次时，保护器所耐受的大冲击电流峰值。电压保护级别Up：保护器在
下列测试中的大值：1KV/s斜率的跳火电压；额定放电电流的残压。
