准备好领略交联电缆外护套测试仪-薄利多销产品的风采了吗？我们的视频将带您领略产品的每一个细节，从外观到内在，从功能到性能，让您了解它的独特之处。
以下是:湖南长沙交联电缆外护套测试仪-薄利多销的图文介绍

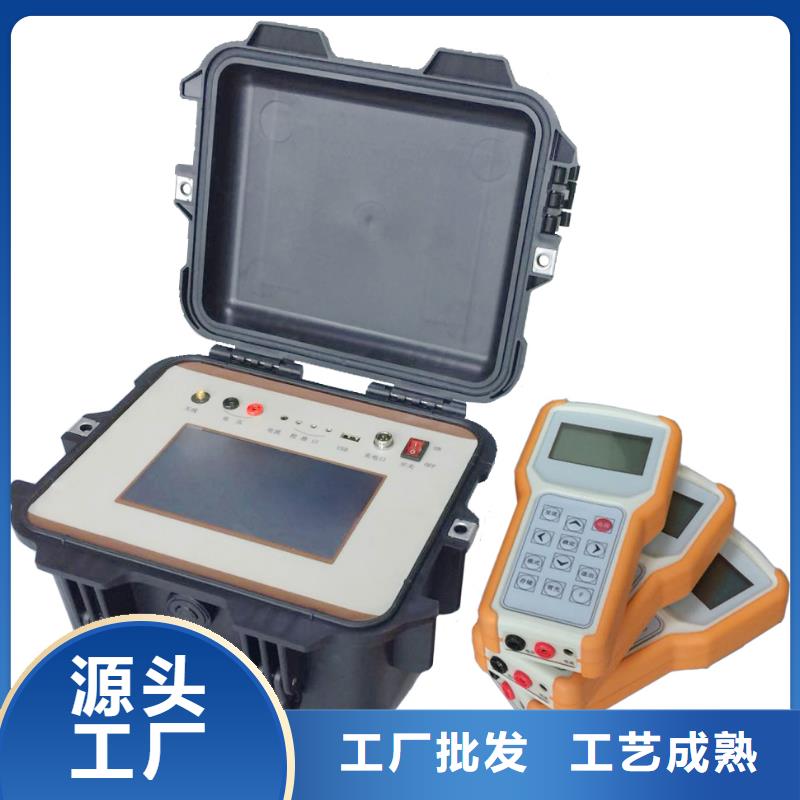

湖南长沙架空线路故障测试仪无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发了该产品，在10kV（35kV）相应的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于10公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成本设备是由信号发生装置、信号采集器、信号接收定位器三部分组成。0 - （1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）；第二步：用信号源（信号发生装置）向故障线路注入检测信号；第三步：用信号采集器和信号接收定位器根据二分法检测信号；第四步：确定故障点。
天正华意电气设备(长沙市分公司)自成立至今，凭借在 微机继电保护测试仪行业多年的生产经验和完善的售后服务，已形成了以众多生产企业为主的客户群，公司致力于为每个客户提供 微机继电保护测试仪解决方案。
湖南长沙架空线路故障测试仪为采集器正向夹持的信号波形，图26为同一信号反向夹持的信号波形，夹持方向不同波形相反不影响检测结果。?如图27为检测到不稳定的信号时的波形；?如图28位检测到的稳定的小信号的波形；7.3定位步骤:定位故障由定线、定段和定点组成。7.3.1定线：首先确定故障线路，将高压主机信号线搭在待测线路上，向故障相注入高压直流信号，该信号将沿线路流至故障点，并经故障点流入大地。这样，从信号注入处至故障点会有等值的直流电流。通过查看主机开始检测屏幕中的“接地状态”查看线路上是否存在故障。7.3.2定段：检测到线路发生故障，然后确定故障的区段。图29 故障配电线路示意图用采集器在线路主要分支测量信号，接收器故障检测将显示故障点位置是在上游或下游，上游表示故障在靠近信号输入方向，下游表示故障在远离信号输入方向。按照上述方法，就可以准确确定故障区段。例如上图中所示，在节点“a”处测量，确定粗线（红线）部分为故障区段。7.3.3定点：当确定故障区段后，主机输出的信号将沿线路经故障点流入大地（如下图），根据此特点即可采用二分法进一步定位故障。图30故障信号流向图二分法：① 在故障线路中间位置塔杆两侧检测信号电流，通过采集器测量到的信号后，将在接收器上显示故障是在上游还是在下游。若在塔杆输入/输出两侧侧均为上游，则表示故障在信号靠近的主机侧；若在塔杆输入/输出两侧侧均为下游，则表示故障在信号远离主机侧；若在塔杆输入侧为下游,输出侧为上游，则表明故障就在此处。②若在上述检测后，确定故障在下游，则在下游线路中间位置进行第二次测量，并重复上述的测量过程，然后逐步缩小故障范围后，直至找到故障点位置。注：当检测到塔杆两侧的信号值有明显不同时（两侧相差大于5mA），很有可能存在故障，请重点检查此处。8售后服务：8.1凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。8.2自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。8.3电池属消耗品，不在保修范围内。8.4属下列情况之一者不予保修：8.5用户对仪器有自行拆卸或对仪器工艺结构有人为改变。8.6因用户保管或使用不当造成仪器的严重损坏。 8.7属于用户其它原因造成的损坏。

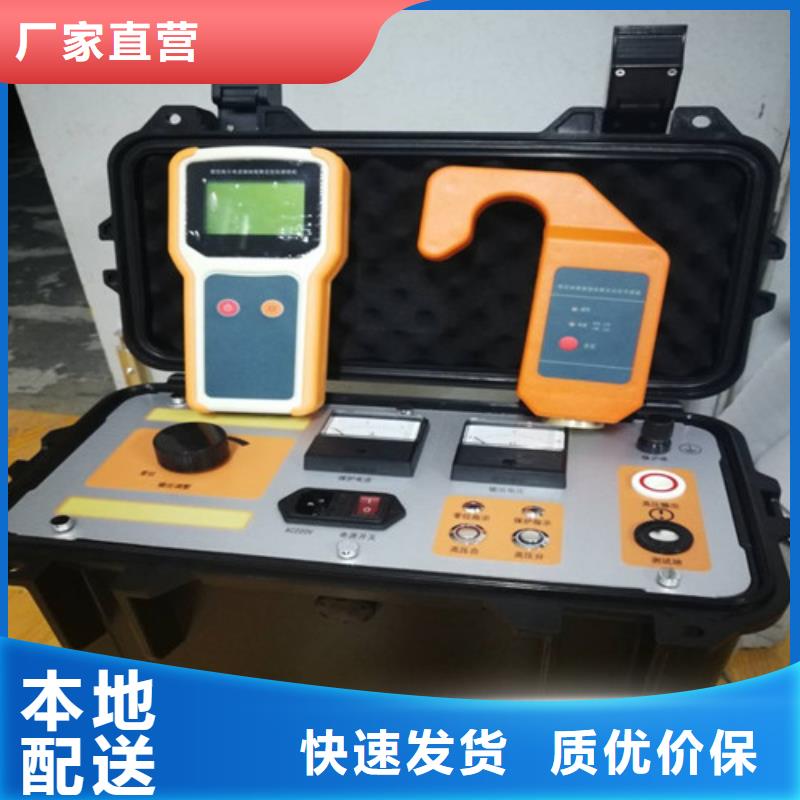

湖南长沙架空线路故障测试仪使用方法4.1 信号发生装置4.1.1界面说明：打开机壳后见下面板分布图档位开关处分三档，“摇表信号”，“关机”,“异频信号”。初始为“关机”档位（即设备电源关闭）.4.1.2档位开关打到异频信号后，显示主界面如下包括“异频信号”和“本机电池电压”，按下确定键输出异频信号。“输出异频信号”即往线路注入异频信号。“本机电池电压”带有电池标号和数字显示。即检测本机锂电池电压，电池充满电压为24V(充电器指示灯变为绿灯),当电压低于20V时，会报警，界面显示“电池电压过低，请充电！”，充电时，插上充电器，面板充电指示灯亮，表示充电正常。4.1.3摇表信号 档位开关打到摇表信号后，显示主界面如下包括“摇表信号”和“本机电池电压”，按下确定键输出摇表信号，测试绝缘电阻，10s后显示测试数据，界面提示测试结束.4.1.4接线说明信号输出：将异频信号输出线（红色）一端接入本端口，另一端接入挂钩拉闸杆下端，确保接线良好可靠。大地：将接地线（黑色）一端接入本端口，另一端接入现场接地柱上，确保接地良好可靠（使用时必须先接好大地）。充电接口：专用24V充电器接口。4.2 信号采集器拨动电源开关开关机，指示灯闪烁，即开启本机，将本采集器旋进绝缘令克棒。4.3 信号接收定位器4.3.1打开顶部的电源开关，开机正常后直接进入主菜单界面。4.3.2?自动接收异频电流钳表电压与本机电压。4.3.3?当无线通讯失败时，显示“通讯失败”，多台接收机地址错误时，显示“通讯地址错误”；当钳表欠压或本机欠压时，会显示“钳表欠压”或 “本机欠压”
