以下是:西藏林芝冲击电压发生器及测量系统直供厂家的图文介绍
西藏林芝雷电冲击发生器200KV弱阻尼电容分压器高压臂电容器由1节组成,额定参数200kV/600微微法,额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器,分压比分别为1500,分压比精度小于±1%;弱阻尼电容分压器的方波响应特性满足GB311标准要求六、THCJ-200冲击电压发生器控制及计算机波形分析系统1.概述3.控制系统的主要功能:手动控制及自算机控制。手动充电方式:手动调节电 ?同步球隙整定的充电电压,手动调整球隙距离,并显示实际的距离值。球隙限位开关动作时。?充电速度选择,用户可根据试验需要,分2档选择充电速度。?标准化的波形编辑系统,对波形的测量可以通过鼠标拖拉完成,也可方便地缩放波形;?过压、过流保护,自动接地;?自动点火: 手动控制?紧急分闸,不同于手动分闸,紧急分闸直接通过按钮切断主回路电源,用于异常状况,如控制室停电等。?4.系统结构系统结构示意图如图2:图2中绿线所包围的部分为测控一体化系统。下位机直接与冲击电压发生器本体、电源及截波装置相连,所有底层操作如继电器开合由下位机控制,上位机通过光纤与下位机相连,通过向下位机发送指令来驱动本体、电源及截波装置,下位机不断地采集数据,获取当前状态,同时不间断地向上位机发送采集的数据,分压器电压电流信号通过采集模块连接到上位机。

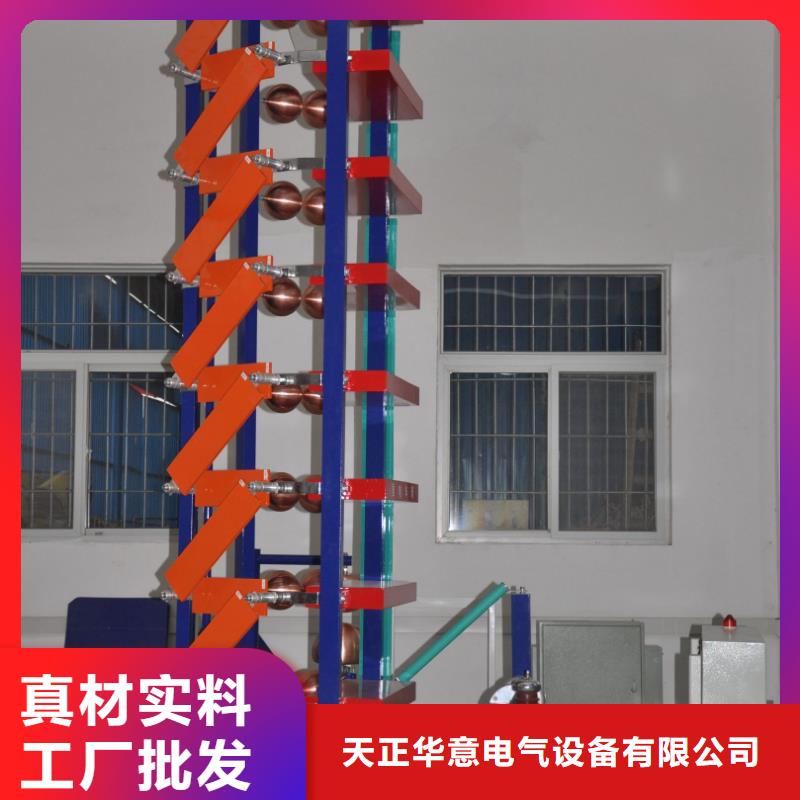

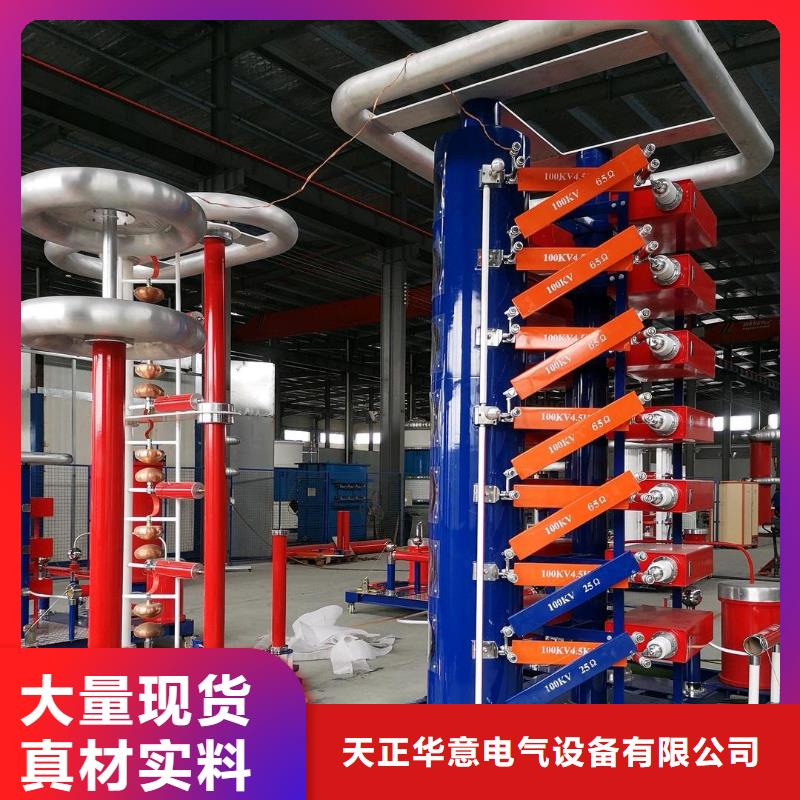

西藏林芝雷电冲击发生器波头(前)电阻、波尾电阻均采用板形结构,无感绕制,其自感2.5H(减小电感的目的是为了增大负载容量,对于特大容量的负载(如大于5000PF)此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。),接头均为弹簧压接力式;(6)波头(前)、波尾电阻支架可以由四支电阻同时并联,波头(前)、波尾电阻长度相等,可通用,且每一级都设有存放多余的调波电阻及短路杆的位置;用短路杆插接可方便使发生器串联运行;(7) 全套配有7.1 雷电波头电阻2套;7.2 波尾电阻1套;7.3充电电阻1套(备用1只);(8)级球隙采用双边异极性触发,级至第二级球隙均采用三间隙球隙点火,同步误动率或拒动率不大于2%;同步范围≥20%。(9)各级球隙距离由电动机驱动作直线调整,控制系统指示对应球距的充电电压,传动结构带有上下限位开关;(10)球隙距离可在控制系统上手动或自动调节;(11)本体可每二级或三级并联使用,并联连接杆采用统一接插件,方便换接。设备上能搁置多余的调波电阻而不影响电气性能;(12)每级试验存放调波电阻和连接杆的托架;(13)各级采用二端密封绝缘筒,密封性能良好;(14)各级间均采取防晕措施,在整套充电过程中不会出现明显电晕。(15)级间绝缘及机械支撑能够承受100kV直流电压而不产生放电。(16) 发生器顶部装有均压罩。
西藏林芝雷电冲击发生器触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮,其功能分别如下:1)【控制电源】:顺时针旋转开关,控制回路接通电源;逆时针旋转,则关断控制电源。2)【紧急停止】:在任何紧急情况下,按下紧急按钮,系统停止切断电源,主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面,在主控页面内可以通过简单的触摸操作完成对系统的所有控制,并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分,图形显示区(1),状态信息显示区(2)和控制区(3)图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作,可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态:显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”,并闪烁,提醒您需要先进行极性切换。?电容器:充电时指针会从左往右移动,说明正在充电,电容器根据充电电压与设置电压以百分比填入,可以直观看到充电情况,并以文字形式显示当前电压。接地状态:当接地电磁铁打开时,图形化接地打开指示灯由绿色变为红色,表示危险。?触发球:可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置,并伴以数字显示当前球隙距离。5.2.2.【状态信息显示区】显示当前系统的设置参数,故障信息,以及各部分的运行状态。?启动条件:备妥、急停按钮及试品门以界面指示灯的方式显示,当系统启动的条件未达到时,该部分会显示为红色。?主回路状态:主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。?故障状态:当异常指示灯闪烁时说明有故障发生。?设置参数显示:当前电压与充电次数前面的数字为当前的实际测试数据,斜杠后面为设置参数;充电时间前面的数字为当前的充电时间,斜杠后面为设置的充电间隔时间;?运行状态:上面一行为现实系统运行流程状态,显示当前系统运行的步骤。右侧一行显示PLC运行状态,有故障时,显示故障信息。

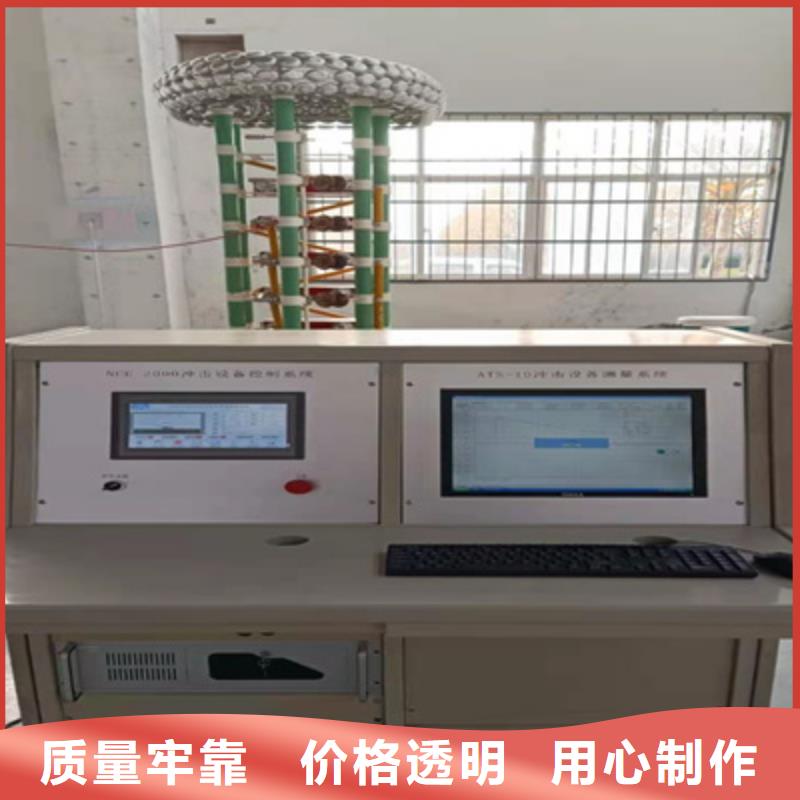

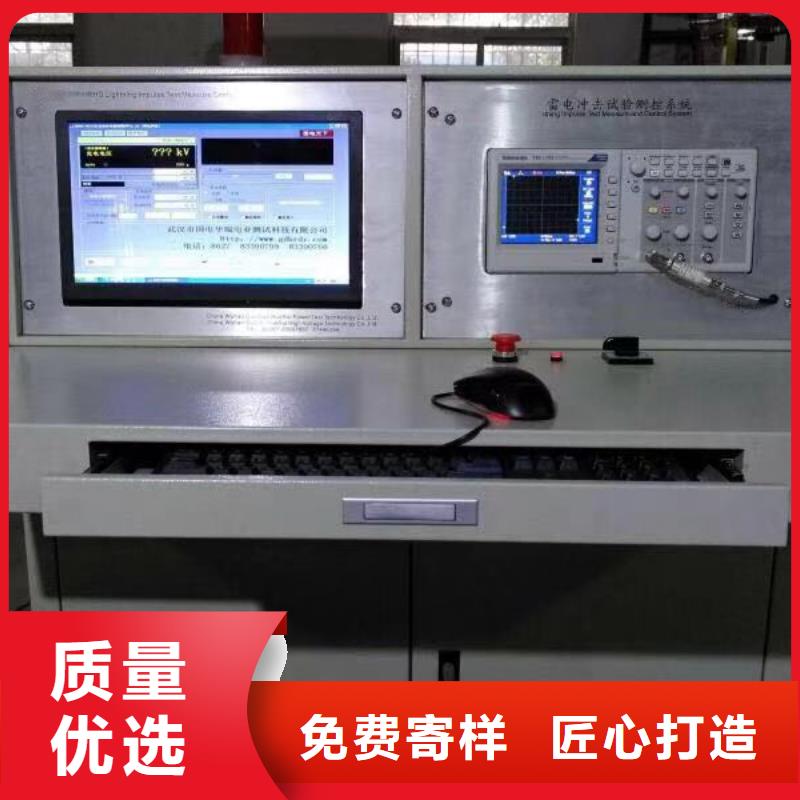

西藏林芝雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统,将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器,使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输,具有双向信号处理功能,从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件,如:PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数,所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术,在高电压、强电场的环境下运行,系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作,完成正常的充放电过程,所有运行参数均可通过触摸屏的操作来完成,并对设备运行参数进行实时监控。系统控制方式为手动或自动,自动控制方式能按规定的程序进行冲击电压试验,在界面显示发生器状态(接地/不接地,充电速度,充电电压,球距等)。
