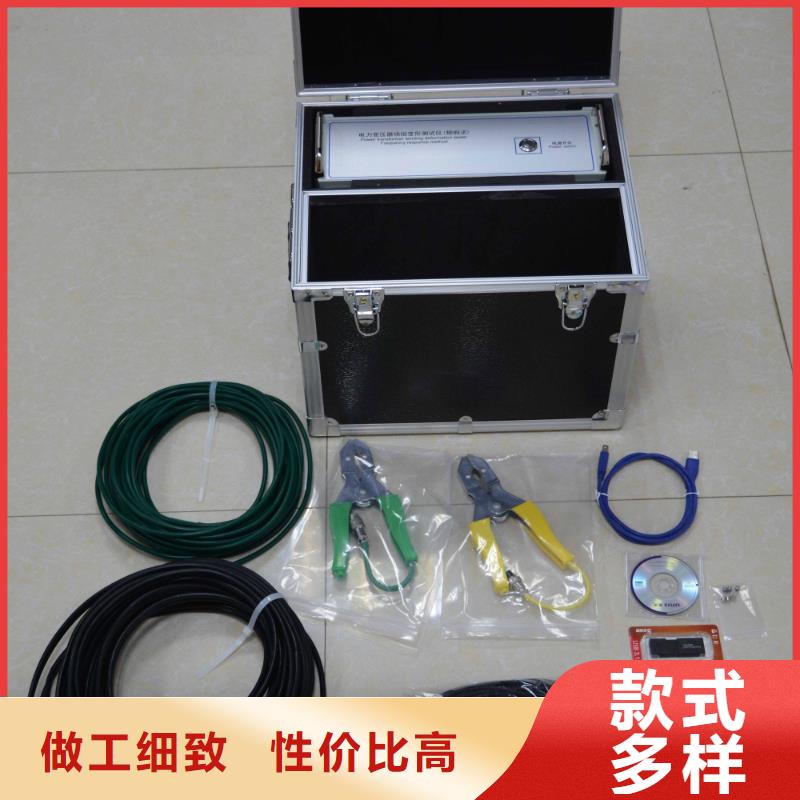

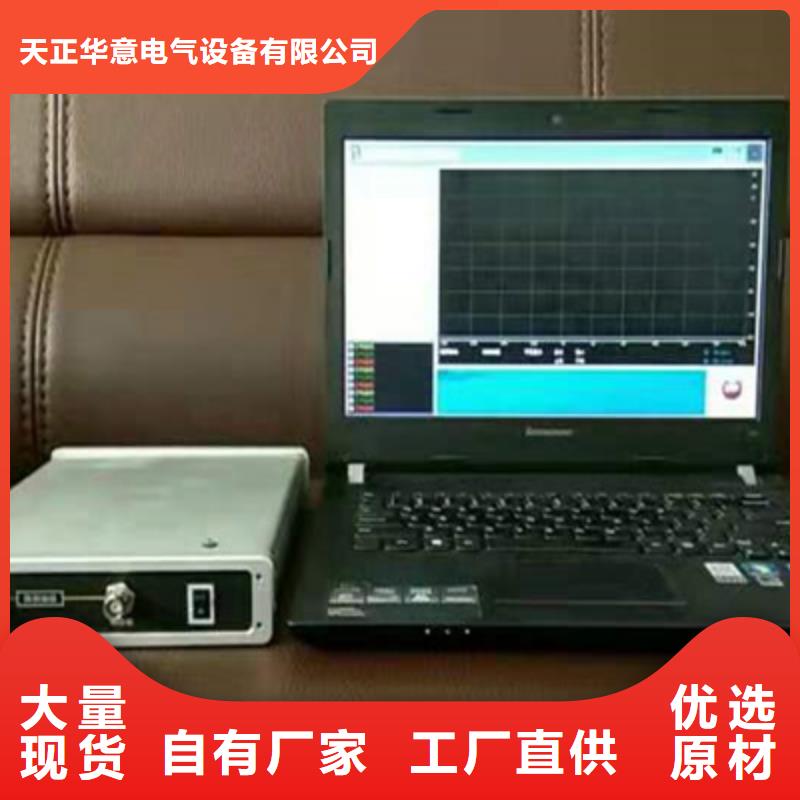

产品细节图
山东枣庄变压器绕组变形测试仪重 要 提 示?本说明书是变压器绕组变形测试仪的说明书，请认真阅读！?使用之前，操作人员必须认真阅读本说明书。?本设备仅能用于变压器绕组变形频响法的测试。?与本设备无关的其他设备不得与本设备共用电源供电端子。?为防止发生电击危险，系统电源需提供可靠接地。?本设备使用过程中，操作人员不得离开试验场地。?变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。?本设备的“接地”没有连接正确前，请不要开始测试。?试验前应将被试变压器线端充分放电。?使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。?绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套管20cm以上)，尤其是与封闭母线连接的变压器。?测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。?应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。?本设备使用过程中，不得打开与测量无关的其他软件。?本设备采用通用操作系统，有系统中毒和崩溃的可能。?一旦发生系统异常，一般可以通过重新启动软件排除。?本设备不具有防水功能，请勿在雨天露天使用。?本设备不用时放入包装箱，包装箱平时至于平放状态。?本设备报废后的处置需符合相关法律法规的要求或交本公司处置。?用户如在阅读本说明书后仍有疑惑，请直接与本公司售后服务部门联系。 ?设备为计算机控制设备，请按照文件保存部分的提示定期备份数据，由于计算机损坏造成的数据损失，本公司只负责测量功能的回复。
山东枣庄变压器绕组变形测试仪准备工作注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出，应按以下方式接线，如图4所示。输入阻抗接于A，输出阻抗接在B测试。输入阻抗接于B，输出阻抗接在C测试。输入阻抗接于C，输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c，输出阻抗接在a相，代表a相。输入阻抗接于a，输出阻抗接在b相，代表b相。输入阻抗接于b，输出阻抗接在c相，代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。输入阻抗接于x，输出阻抗接在a相，代表a相。输入阻抗接于y，输出阻抗接在b相，代表b相。输入阻抗接于z，输出阻抗接在c相，代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。图7 平衡绕组接线
