接地电阻测试仪电力电气测试仪器适用场景视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:辽宁接地电阻测试仪电力电气测试仪器适用场景的图文介绍

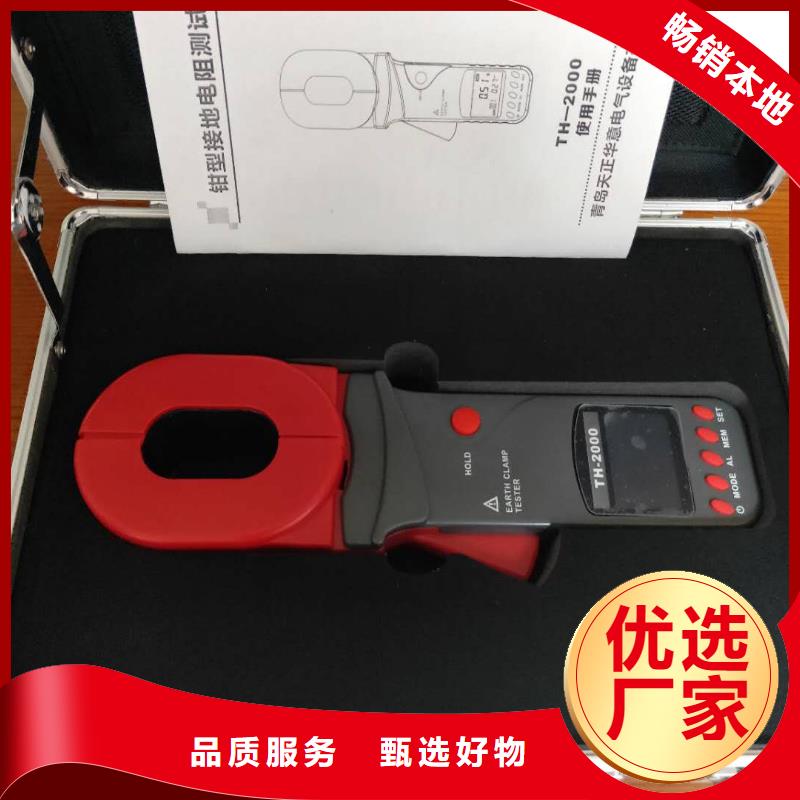

辽宁接地电阻测试仪开机注 意开机时，不能扣压扳机，不能张开钳口，不能钳任何导线开机完成，显示“OLΩ”后，才能扣压扳机，打开钳口，钳被测导线开机前，扣压扳机一两次，确保钳口闭合良好开机时，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度按POWER键开机，首先自动测试液晶显示器，其符号全部显示，见图1，同时，仪表自动校准，开机完成后显示“OLΩ”，自动进入电阻测量模式，见图2，若没有正常开机自校准，仪表会显示“Er”符号，表示开机出错， 开机出错需检查原因再重新开机。如果开机自检后未出现“OLΩ”，而是显示一个较大的阻值，见图4。但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用。2．关机钳表在开机后，按POWER键关机。钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。在闪烁状态按POWER键可延时关机，钳表继续工作。在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，再按POWER键关机。

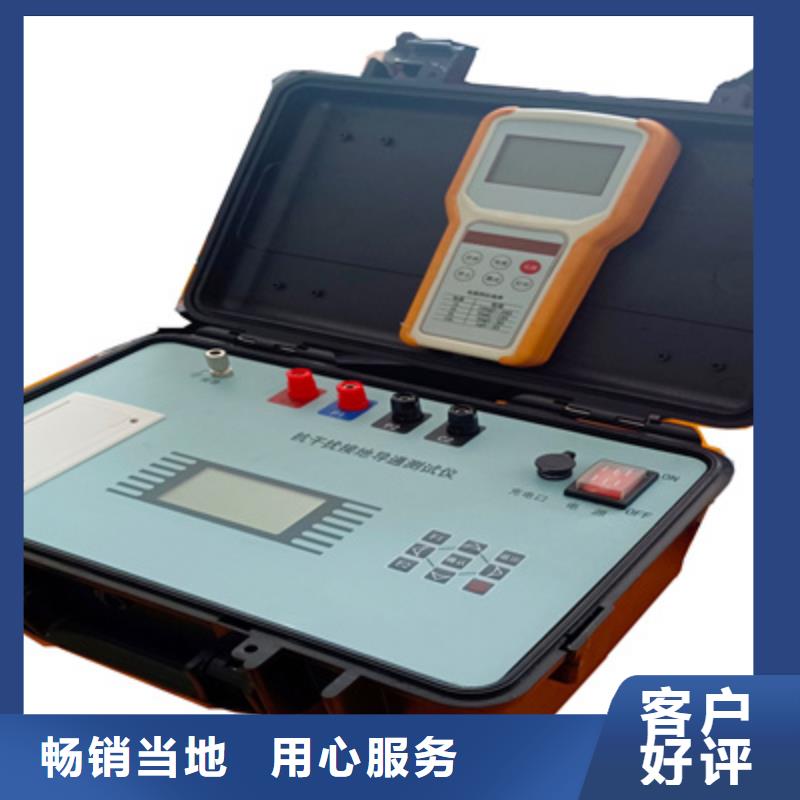

辽宁接地电阻测试仪 产品概述接地导通电阻测试仪，具有恒流1A～32A输出，可测2000mΩ范围内的接地电阻。具有同类仪器的分辨率：0.1mΩ及2.0％的准确度。本仪器将优越的性能和简便的操作结合在一起，既适用生产现场流水线测试检测的需要，又能满足实验室高准确度测量的要求。仪器具有遥控接口和RS-232/485串行通讯接口，可实现仪器与计算机的通讯及自动化测试。本机所提供的测试线路符合“GB4706.1家用或类似用途电器的性能检测原理通用要求”、“GB4706.2-GB4706.16、GB5956、GB7251.1-2005 低压成套开关设备或控制设备的要求”。采用模块化硬件板组设计，标准化板卡接口，能够更好的控制质量，提高产品维护性能，从而提高产品的综合质量。采用大功率输出电源，使输出负载能力进一步加强。用户可设置多组数据，并使得用户数据得以保存。第二章 安装与储运2.1 选择测试仪安装位置（1）远离易燃、易爆、易腐蚀介质，如酒精、稀释剂、硫酸等；（2）远离热源、避免日晒：必须避免温度急剧变化，温度急剧变化会使水汽凝结于机器内部；注意：当凝结水珠现象出现时禁止使用本测试仪。（3）远离锅炉、加湿器、水源、强电干扰源等；远离明显的震动和冲击；（4）工作环境洁净、无粉尘、通风良好。2.2 拆封和检查本机使用一个内部用泡棉保护的纸箱包装。如果收到时，包装箱有破损，请检查仪器的外观是否有形变、刮伤、或板损坏等，如有损坏，请立即通知青岛天正华意电气设备有限公司，并保留包装箱和泡棉，以便了解损坏发生的原因。我们的服务中心会为您修复或更换新机。在未通知青岛天正华意电气设备有限公司前，请不要立即退回产品。为了防止意外触电发生，请不要自行打开机盖。如果机器有异常发生，请寻求青岛天正华意电气设备有限公司予以维护。用户收到测试仪后，请按照装箱清单核对仪器型号、仪器附件及随机文件等。若包装箱中的物品与装箱清单所列内容不符，请与青岛天正华意电气设备有限公司销售经理联系。2.3 检查输入电源和保险丝本机使用AC220V±10％，50/60HZ±5％的单相电源，同时必须使用正确规格的保险丝(F5A)。在更换保险丝前，必须关闭输入电源，拔下电源线，以避免危险。在接上工作电源前，必须先确认所使用的电源插座是否带有地线。本机是使用三芯电源线，当电源线插到具有地线的插座时，即已完成机壳接地。
辽宁接地电阻测试仪电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。用户认为有必要，可以如图5所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。测试环上的标称值是在温度为20℃下的值。显示值与标称值相差一个字，是正常的。如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω都是正常的。 图5显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图2。显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电阻超出了电阻报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。＊在电流测试模式下，按Ω键切换到电阻测试模式。＊4．电流测量开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按A键，钳表进入电流测量模式，显示“AC 0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电流超出了所设定的电流报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。
天正华意电气设备(辽宁省分公司)自成立以来，经过5年努力发展由z u i初注册资金10万元固定资产100余万元的小微企业，发展成拥有固定资产500余万元年销售额5000多万元的中型企业。厂家致力于各种【微机继电保护测试仪】的研发、生产及销售，成功研发生产出各种【微机继电保护测试仪】系列，现已形成工业化生产。

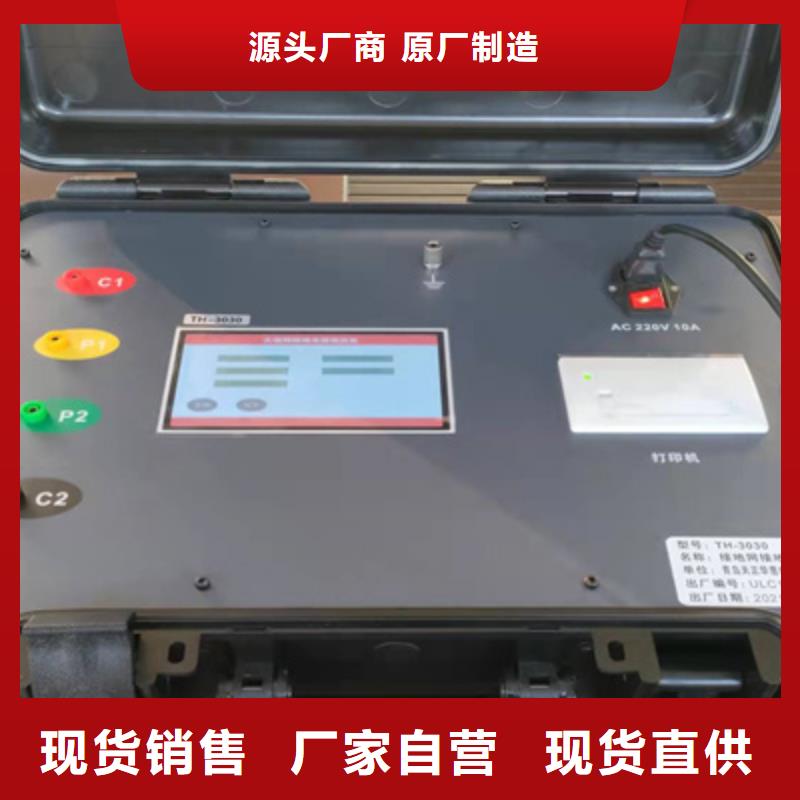

辽宁接地电阻测试仪 仪器用途本仪器适用于中小型变电站、风力发电系统的升压站、光伏电站、电铁牵引站、输电线路杆塔等接地装置的交接验收试验，已运行接地装置的性（例行）试验，与防雷有关的接地装置试验。仪器由于采用了独特的变频抗干扰技术，从而有效解决了接地网测试的关键技术难题,测试时可选择接近于工频的异频试验电流（45Hz/45Hz或49Hz/51Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了外界干扰信号（包括工频、谐波、高频、以及直流分量等成分），从而大大提高了接地网阻抗的测试精度。仪器内部自带大容量可充电锂电池组和逆变模块/DDS数字合成调频功率电源,保证输出标准正弦波波形，将试验电源加在测量回路中，利用的数字滤波器对采样序列滤波、高频测量，去掉工频50Hz干扰信号以及工频谐波信号，使仪器实现高精度、准确可靠的测量,测量结果由大屏幕液晶显示，自带微型打印机可打印测试结果。引用文件(1) GB/ 50150－2016《电气装置安装工程电气设备交接试验标准》(2) GB/T50065-2011交流电气装置的接地设计规范(3) GBT 50064-2014 交流电气装置的过电压保护和绝缘配合》(4) GB 50169-2006《电气装置安装工程接地装置施工及验收规范》(5) DL/T 887-2004 《杆塔工频接地电阻测量》(6) DL/T 475-2017《接地装置特性参数测量导则》
