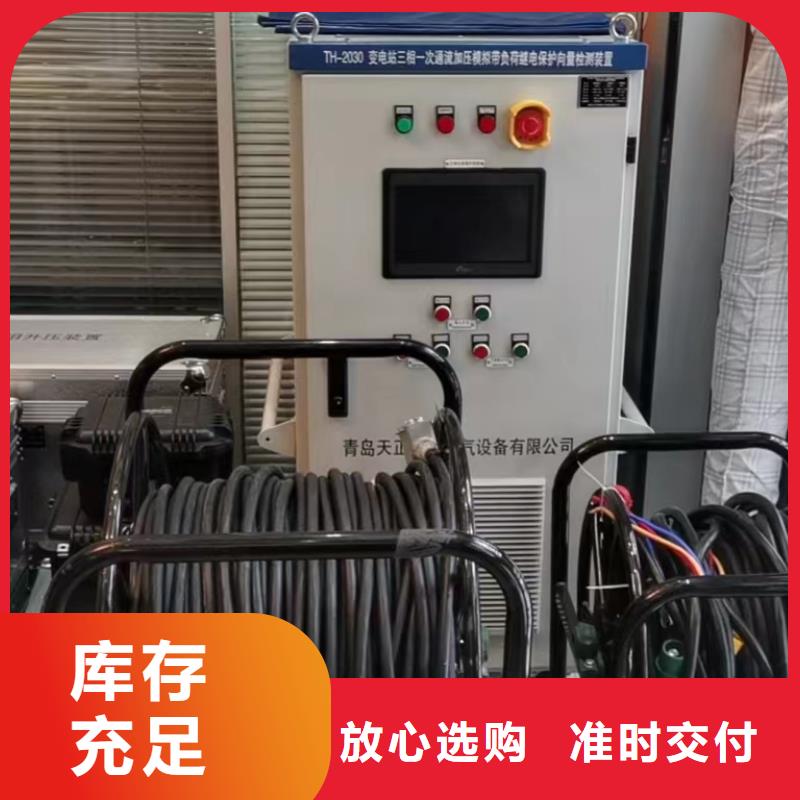

甘肃兰州一次通流加压模拟带负荷向量试验装置 系统简介本模拟带负荷继电保护向量检测装置，可模拟一次回路各种三相对称、不对称向量，用于变电站内母线线路及变压器的负荷向量模拟，装置可输出工频高电压、大电流到变电站的一次设备，检查母差保护、线路保护、测控装置、计量装置、录波装置等二次设备的向量正确性。还可输出三相工频或低频电流，配置高精度无线选频相位伏安测试装置用于对变压器差动保护二次回路正确性的验证及六角向量图的绘制，推算差流。实现智能变电站合并单元和常规变电站的互感器二次接线的变比、极性、相位等检测，既能满足常规变电站，也能满足智能变电站测试需求，既能测试母差保护、线路保护，也能测试主变差动保护。2. 引用参考标准文件1) GB 50150—2016《电气装置安装工程电气设备交接试验标准》2) DLT995-2006 《继电保护和电网自动装置检验规程标准》3) GB/T14285-2006《继电保护和自动装置技术规程》4）Q/GDW441-2010《智能变电站继电保护技术规范》5）Q/GDW11145—014《智能变电站二次系统标准化现场调试规范》6）DL/T587-2016《继电保护和自动装置运行管理规程》7）DL/T559-2007《220kV～750kV 电网继电保护装置运行整定规程》8）Q/GDW422-2010《电网继电保护整定计算技术规范》9）电网设备〔2018〕979号《电网公司十八项电网重大反事故措施》3. 变电站继电保护相关标准要求及问题新建变电站一、二次设备安装完毕后，带负荷进行向量检查是继电保护技术工作中非常重要的项目，向量错误将导致正常运行状态或故障状态的继电保护误动或拒动，因此在继电保护正式投运前必须保证向量的正确性。《DL/T 995-2006 继电保护和电网自动装置检验规程》明确要求：对新安装的或设备回路有较大变动的装置，在投入运行前，必须用一次电流及工作电压加以校验和判定，包括：电压、电流幅值及相位的判定；使用电压互感器三次电压或零序电流互感器电流的装置接线的正确性判定；电流差动保护中差动回路接线的正确性判定及所有差动保护中相回路、差回路、中性线不平衡电压电流的判定。一次通流加压模拟带负荷向量试验装置 全智能无线高压验电器 智能变电站通流加压典型实验装置 继电保护测试仪 六相微机继电保护测试仪 三相通流加压模拟负荷校验装置 模拟带负荷测试装置 三相模拟带负荷向量试验装置 电位差数字相位伏安表 三相微机继电保护测试仪 三相模拟带负荷向量试验装置

甘肃兰州一次通流加压模拟带负荷向量试验装置?本仪器属带电工作设备，为了你的请遵守 生产的相关规定，严格按电力工作规程进行操作。?注意本仪表面板及背板的标贴文字及符号?使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用，仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?不能用于测试高于600V的电压，请勿在强电磁环境下使用，以避免影响仪器正常工作，禁止在易燃性及危险场所测试。?确定导线的连接插头已紧密地插入接口内，相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。?请勿用潮湿手操作仪器，或将其暴露砸雨水中，仪表于潮湿状态下，请勿使用。 ?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?保持产品表面清洁和干燥，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂，轻轻擦试电流钳即可。?请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。无线相位测试仪 无线核相电流相位表 特高压变压器继电保护向量测试装置 三相通流加压模拟带负荷向量试验装置 多功能型 SOE测试仪 电子式三相通流加压模拟负荷校验装置 电力系统同步相量测量系统试验装置 带负荷校验保护装置 无线相位伏安测试装置 三相一次通流加压模拟带负荷继电保护向量检测装置
