我们精心制作的手持式超声波局部放电检测仪-【蓄电池测试仪】精品优选产品视频已经准备就绪，【解锁新品！】手持式超声波局部放电检测仪-【蓄电池测试仪】精品优选产品视频，带你穿越新品体验之旅！
以下是:江西新余手持式超声波局部放电检测仪-【蓄电池测试仪】精品优选的图文介绍
天正华意电气设备(新余市分公司)在 微机继电保护测试仪生产上始终坚持将科技创新及市场实际需求放在首位。吸取国内外先进技术，致力 微机继电保护测试仪技术攻关，公司引进了先进的 微机继电保护测试仪自动化生产线，使公司产品可以满足各用户的要求。 公司拥有技术的科技人员，专业的设备制作人员，工程安装施工人员，我公司运用现代化的高科技手段，不断创新，不断发展，致力于 微机继电保护测试仪新技术的研发和生产。
江西新余手持式超声波局部放电检测仪主机的开关1）开机：按下开机按钮接通主机电源，等待30秒时间主机将会启动，此时开机按钮为黄色灯。2）关机：关闭主机时，长按开机键，当主机屏幕变为黑色时，主机为关闭状态，开机按钮按键等为关闭状态。3）待机：当主机处于启动状态时，若长时间无操作，主机将自动处于待机状态，此时开机按钮将为红色灯。当主机处于待机状态时，点击任意按键即可打开主机。3.4 显示区1.手持式局放测试仪主机设置状态信息T 手持式局放测试仪主机已检测到一个触发，正在采集触发后信息。 手持式局放测试仪主机处于自动方式并正采集无触发下的波形。 手持式局放测试仪主机以扫描方式连续地采集并显示波形数据。 ● 手持式局放测试仪主机已停止采集波形数据。 S 手持式局放测试仪主机已完成单次序列的采集。2.手持式局放测试仪主机工具图标：变亮表示键盘锁定，上位机通过USB控制手持式局放测试仪主机键盘锁定。：变亮表示U盘已经连接，灰色则没有。：USB从口连接到计算机时变亮，否则灰色。3.5 菜单栏点击“MENU”菜单键后再显示界面底部会出现以下菜单栏根据检测时不同的更改需求点击菜单栏所对应的不同的F1-F5按键进行选择不同的设置选项进行更改即可。3.6 菜单栏介绍及操作 1、通道选择：点击“CH1”、“CH2”按键可选择当前通道。点击CH1即为选择1通道，再点击 “菜单”键时，即为设置或更改当前通道1的参数。点击CH2即为选择2通道，再点击 “菜单”键时，即为设置或更改当前通道2的参数。当前选择为1通道或2通道则观察下图红框位置即可，显示CH1则为通道1，显示CH2则为通道2。

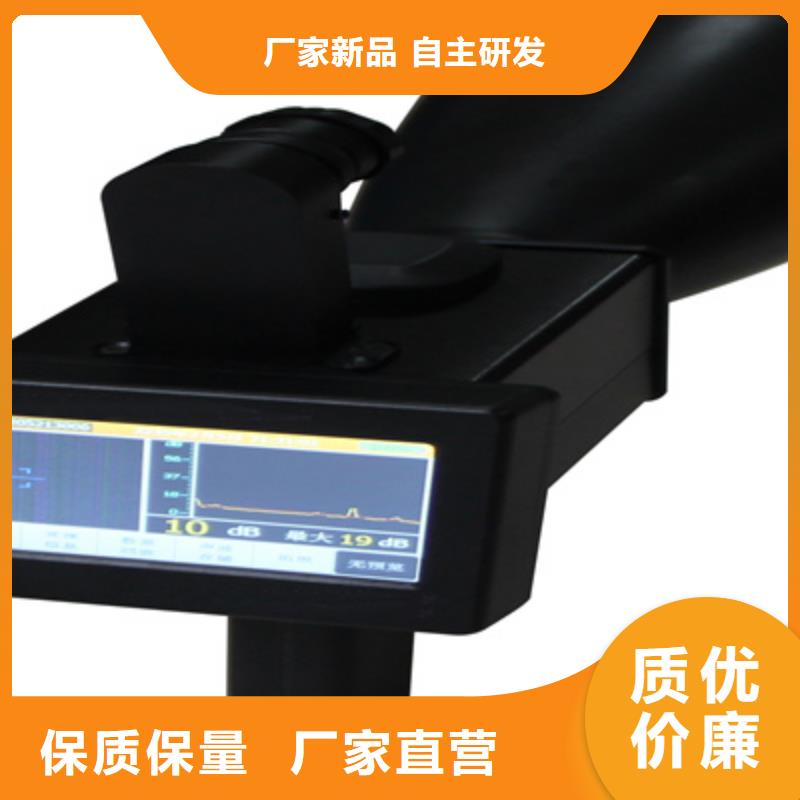

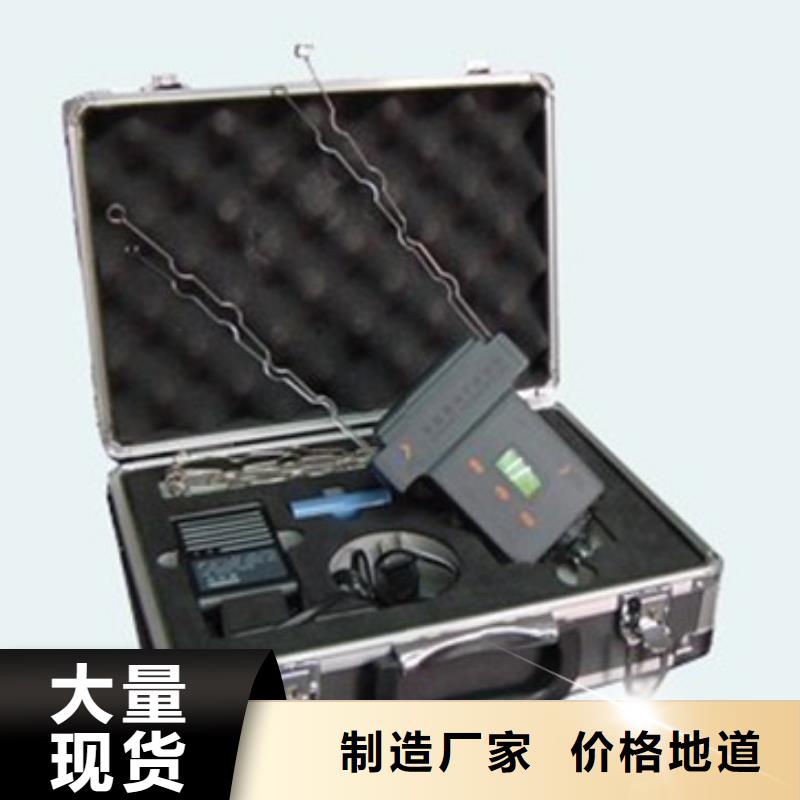

江西新余手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有：DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类（IP代码）GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验（ IEC 61000-4-3：1995）GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（ IEC 61000-4-4：1995）GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌（冲击）抗扰度试验（ IEC 61000-4-5：1995）GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（ IEC 61000-4-11：1994）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成，主机外观如图1：图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制，如启动采样、停止采样、数据同步、高速数据存取以及数据通信。
江西新余手持式超声波局部放电检测仪关闭当检测完成后，点击“AUTORANGE”按键关闭自动触发，该按键的灯灭即可。当关闭自动触发后，若弹出菜单栏，单击“MENU OFF”关闭菜单栏即可。AUTORANGE关闭4.2 高频电流互感器测量（主要测量变压器内部局部放电）1、高频电流互感器连接方式取BNC-BNC同轴电缆一条，将一端连接到主机CH1通道BNC头上，另一端则连接到高频电流互感器BNC头上。高频电流互感器接线2、主机设置打开主机，点击选择CH1，将当前通道选择到通道1上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为HFCT，按F2键设置是否“输出电压”及“单位”。使用高频电流互感器进行检测时需要输出电压。3、开始测量点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。AUTORANGE打开单击后主机处于自动触发状态，显示界面通道1则显示为当前高频电流互感器检测到的放电信号。无放电信号 有放电信号当电缆局放测试仪主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。传感器饱和4、保存使用电缆局放测试仪主机进行检测，若想保存当前检测到的放电信号时，需准备一个U盘进行存储图形。保存图片：单击”SAVE/RECALL”，打卡保存/调出菜单栏，单击“图片”对应的F5按键进行存储，此时的放电信号将被存储到U盘。检测结束后，将U盘插入电脑，可将检测时存储的放电信号波形打开。5、关闭当检测完成后，点击“AUTORANGE”按键关闭自动触发，该按键的灯灭即可。当关闭自动触发后，若弹出菜单栏，单击“MENU OFF”关闭菜单栏即可。
