我们精心制作的欢迎来访-高压大电流电缆漏电测试仪厂家产品视频已经准备就绪，探寻欢迎来访-高压大电流电缆漏电测试仪厂家产品背后的故事，视频带你走进精彩世界！
以下是:西藏林芝欢迎来访-高压大电流电缆漏电测试仪厂家的图文介绍
产品优势图

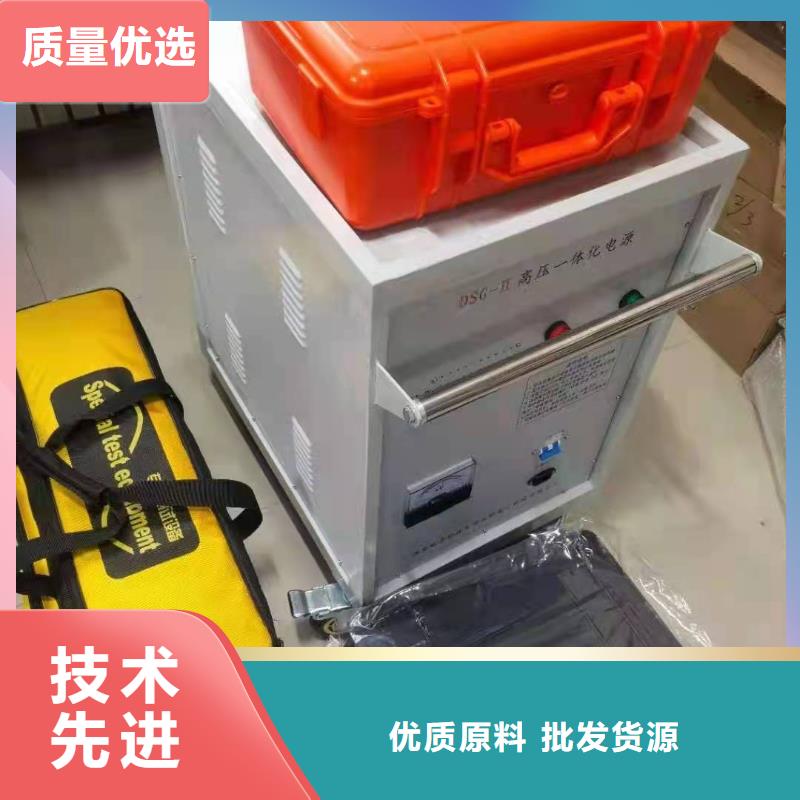

西藏林芝地埋电缆管线探测仪青岛天正华意电气设备有限公司主要用于高低压电缆绝缘不良及高阻泄漏性故障点的烧穿及故障距离初步判断，使用烧穿功能使其高阻故障点的绝缘阻值大幅度降低，变成低阻故障后，再使用电桥功能对电缆故障位置进行初步测试定位，也可使用其他测试仪定位故障位置。数控烧穿电桥一体机符合《中华人民共和国电力行业标准》和《高压试验装置通用技术条件》要求。数控烧穿电桥一体机采用单片机控制、大屏彩色液晶显示；自动化程度高，保护功能完善，实时显示烧穿电压、烧穿电流的变化曲线图，电桥采用一键式自动测试，直接显示测试结果。测试简单方便并以中文提示仪器的工作状态。输出电压高、功率大、结构紧凑、携带方便。并且能在电缆故障测试及试验方面提供了大功率的直流高压源。 功能特点⑴ 用于高压及低压电缆绝缘不良和高阻泄漏性故障点的烧穿，使其绝缘阻值大幅度降低，并达到电桥初步定位故障测试要求。⑵ 本机采用高压电力电子技术，烧穿电流大幅上升，可在短时间内烧穿电缆绝缘不良点及高阻泄漏点故障，并且实现了烧穿短路后自动停机。⑶ 本机内部采用高精度的数字检测和控制技术，实时采集、显示高压值和电流值；实现了电压、电流、极限功率三重限定，并具备高温自动报警等多项保护功能。⑷ 本机实现全自动电桥测试，无需人工干预，一键自动测试，直接显示结果，结束后可自动关断输出。
西藏林芝地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果
产品案例
公司实力
西藏林芝地埋电缆管线探测仪将电缆金属护层两端的接地线均解开，低压电缆的零线和地线的接地端也应解开，将发射机的红色接线夹夹一条完好芯线，黑色接线夹夹在打入地下的接地针上。在电缆的对端，将对应芯线接打入地下的接地针接地。注意：尽量使用接地针，而不要直接用接地网！至少在电缆的对端必须用接地针，接地针还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。电流会从发射机流经芯线，在电缆对端流入大地，流回近端后返回发射机。这种接法在地面探测时接收机可以感应到很强的信号，信号特性比较明确，可以充分利用仪器的电流方向判定功能；信号在绝缘良好的芯线上流过，不会流到邻近管线上，尤其不会流到交叉的金属管道上，适于在复杂环境下进行路径查找。另外电缆接地，流经电缆的信号电压很低，难以对邻线产生电容耦合，从而减少干扰。由于芯线和大地之间存在电阻和分布电容，随距离的增加，电流会逐渐减小。但若接地良好，可以不予考虑。芯线和大地相接的方法使用较繁琐，但目标电缆上的有效电流，且不易受邻近电缆干扰，若电缆绝缘好，发射电流就更不会流到交叉的其他金属管线上，所以在特别复杂的环境应优先采用本方法。
天正华意电气设备(林芝市分公司)一家专业做 微机继电保护测试仪的公司。的员工，先进的技术，精良的设备，严格的管理是公司得以不断发展养大、产品能够赢得用户依靠的根本所在。“、可靠、专业”是我们生产精神和服务信念。十几年来，天正华意电气设备(林芝市分公司)在吸取国内外先进技术和工艺的基础上，集多年来在衡器行业的智慧和经验，产品的精度、稳定性、可靠性居全国领先地位。
