不要错过我们上传的【变压器测试台手持式直流电阻测试仪用心做好细节】视频！它将为您提供比图文更直观、更的产品介绍，点击观看，让您轻松了解产品详情。
以下是:安徽合肥【变压器测试台手持式直流电阻测试仪用心做好细节】的图文介绍
安徽合肥变压器测试台空载损耗及空载电流测量原理图图 6 的接线所测功率均包括电压表和瓦特表的电压线圈以及电压互感器的损耗，这些损耗统称仪表损耗，当它大到不容忽略时，应从测量损耗中扣除。振动式频率表的读数应在接近额定电压时读取，读取功率时应切断振动式频率表接线。仪表损耗可用相同的试验线路，断开试品、施加相同的电压（试品额定电压），直接从瓦特表读出。图 6 的试验线路要特别注意电压互感器、电流互感器的极性及瓦特表电压端子和电流端子的极性。三相功率应是两瓦特表或三瓦特表的代数和。空载试验所用电流及电压互感器的精度应不低于 0.2 级，所用仪表的精度应不低于 0.5 级。功率测量应采用小于 0.2 低功率因数的功率表。图 6（a）、（c）测量电压取于产品，测量功率没有线路损耗。图 6（b）、（d）、（e）、（f）所测量的功率不但包括仪表损耗，而且还包括线路损耗，当它大到不容忽略时，也应从测量功率中减掉。线路损耗的数值可以从下列两种方法之一中选择：a）断开试品、将试验线路的端部短路，施加三相电流的平均值，从瓦特表中读取。b）用试验电流的平方与三相试验线路电阻的乘积计算得出。图 6 给出的是用电压表、电流表和瓦特表进行测量，也可以用功率分析仪进行测量，一般使用功率分析仪测量准确度较高；因为仪器本身的度较高，可以准确地依据平均值电压采集数据，避免因仪器指针晃动、试验人员读数等引起的随机误差。功率分析仪接线方法可依照仪器使用说明书进行。当试验电压三相不对称度小于 2％时，可以三个线电压的算术平均值或 a—c间的线电压为准施加电压，测量空载数据。如果三相的不对称度大于 2％、但不超过 5％时，可分别以 a—b、b—c、c—a 为准施加电压，试验数据取三次试验的算术平均值。试验中如认为产品有剩磁，则必须退磁，以剩磁对空载试验结果的影响。当电压波形畸变，即平均值电压表与方均根值电压表读数不同时，试验电压应以平均值电压表（该表的刻度具有同一平均值的正弦波形方均根值）读数为准，令平均值电压表的读数为 U′ 。

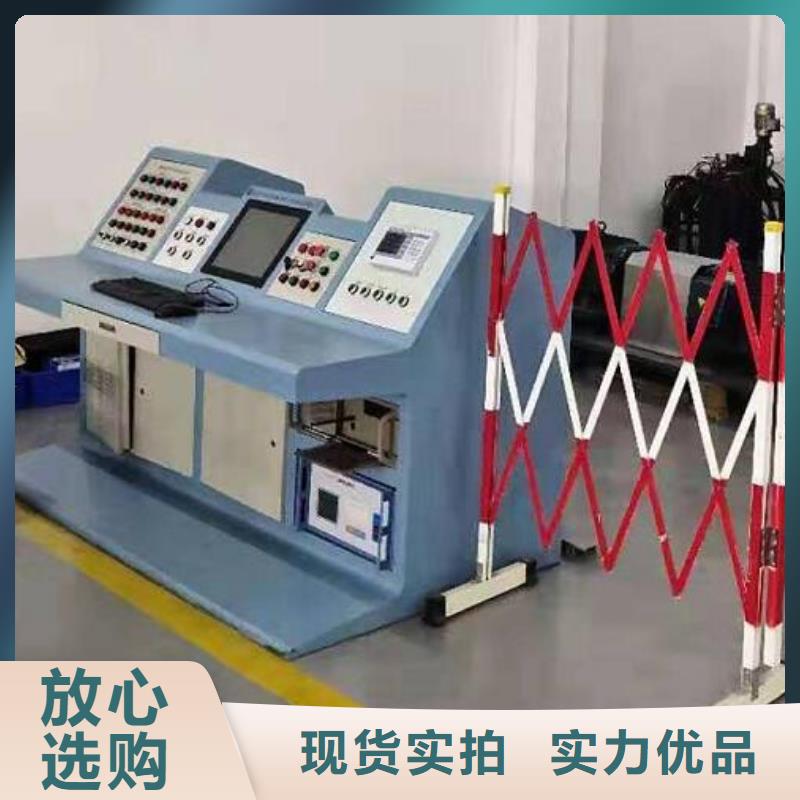

安徽合肥变压器测试台概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。二、标准及要求2.1 提供的变压器综合测试台的技术条件，均符合和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。GB 1094.1——1996 电力变压器 第1部分：总则GB 1094.2——1996 电力变压器 第2部分：温升GB 1094.3——1996 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.10——2003 电力变压器 声级测定GB/T 6451——1999 三相油浸式电力变压器技术参数和要求GB 1094.11——2007 干式电力变压器GB/T 10228--2008 干式电力变压器技术参数和要求GB/T 15164——1994 油浸式电力变压器负载导则GB/T 507——2002 绝缘油 击穿电压测定法2.2外观检查对台体式样、外型尺寸及工艺结构尺寸，屏内设备布置、走线、安装工艺、表面涂层等进行目测和量测，并做文字记录。2.3电气试验项目以下各试验均按有关IEC60076-1 ~5《电力变压器》和IEC60726《干式电力变压器》标准执行，试验项目如下表所示：序号 试验项目 出厂试验 现场试验1 电力变压器空载特性试验 √ √2 电力变压器负载特性试验 √ √3 电力变压器工频耐压试验 √ √4 电力变压器直流电阻试验 √ √5 电力变压器变比组别误差试验 √ √6 电力变压器倍频耐压试验 √ √7 电力变压器温升试验 √ √三、系统配置甲方采购乙方所生产的设备试验对象必须满足如下要求：■110kV主变变压器和特种变压器， 容量20000kVA及以下； （半电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■35kV普通电力变压器和特种变压器，容量20000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量50000kVA及以下； （全电流）■10kV普通电力变压器和特种变压器，容量35000kVA及以下； （全电流）甲方采购乙方所生产的设备试验对象必须满足如下电压等级要求：被测试变压器考虑阻抗为8％以内，电压等级为■高压侧110kV～ 35kV～10kV等。■低压侧：0.1kV～11kV。
天正华意电气设备(合肥市分公司)是一家专业生产各种 微机继电保护测试仪厂家。一切为了客户的需要是公司一直贯彻的经营原则，在日新月异的时代，我们利用技术优势，以科技倡导未来，更注重 微机继电保护测试仪内在品质，并根据客户不同的需要为客户设计，以满足客户的需求。除了优良的 微机继电保护测试仪产品，我们还将提供优良的售后服务，为用户解除一切后顾之忧。
