天正华意电气设备(宝鸡市分公司)从 微机继电保护测试仪产品选料到产品出厂入库封存每一个细节保持较高水准的操作守则，确保产品从出库到厂房的无损性，保质性，以及合格性。

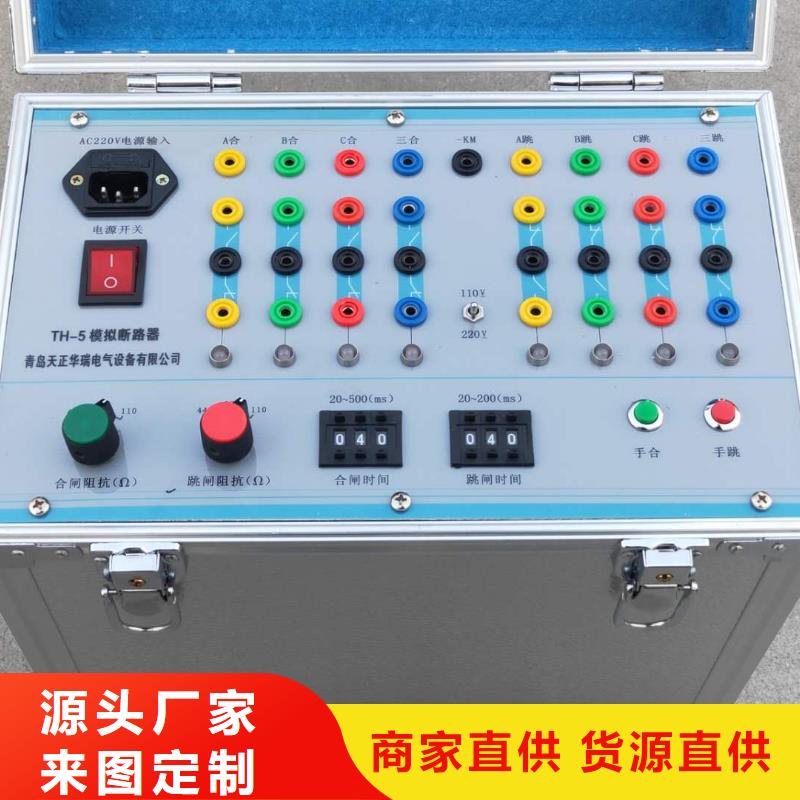

陕西宝鸡高低压开关柜通电试验台双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。
本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。
跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性， 限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。
陕西宝鸡高低压开关柜通电试验台技术指标1.电源输入：220V±10％，频率：50Hz±0.5 Hz；2.测试电流范围：0—1000A； 3.测试电流纹波系数：小于5％；4.输出电流的稳定性：≤0.5％；5.时间记录：0-9999S；小时间分辨率：0.001S；6.环境温度：－20℃至50℃7.外形尺寸：470mm(长)×320mm（宽）×460mm（高）；8.重量：20kg四、仪器单机使用方法1. 按试验要求正确接线图1 接线示意图2. 控制箱的面板结构图图2 面板结构图3. 软件使用（1）开机使用开机处于“欢迎界面”,如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“安秒动作试验”、“通流不动作试验”图4 键盘界面选中试验方式后，按确定可以进入主界面，如图5:图5 主界面结果显示区：以表格方式显示试验结果，标题栏为额定电流、电流倍数、试验时间、开始试验时刻。中间为试验记录，可以存200条。底下为记录显示汇总，有试验记录条数、6条每页，光标所在哪一页，光标选择第几条。按上↑、下↓键可以移动选择，选中记录加粗显示。设置数据区： 设置试验中需要的参数数据额定电流为直流断路器的额定电流电流倍数为相对额定电流的倍数试验时间为电流输出的长时间。试验操作区： 按左←，右→键选择、设置、试验。（2）设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图6:图6 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。
陕西宝鸡高低压开关柜通电试验台如果显示的分断时间不是希望的时间值，则使用键盘，设定希 望的分断时间。按 -“数字键” ，若需更改设置则按 。6.设置相位。按 键，相位值在 0°和 180°两个值之间切换，使校准装 置的相位值与被校准漏电开关测试仪的相位值相等。校准时，可只对 1×30mA档，进行相位为 180°的分断时间校准，其余档可只做相位为 0°的分断时间校 准。7.按 键开始校准，校准装置显示“测试中…”，有的被校漏电开关测试 仪的屏幕上会有一个插头一样的图标闪烁，此时按被校漏电开关测试仪的 Test（测试键），仪器开始测量，如需退出按 键。8 测量完成后，被校漏电开关测试仪显示分断时间值，校准装置显示被校漏 电开关测试仪实际的剩余动作电流值和分断时间。注意：因漏电开关测试仪的 0.5×I△n 档为剩余不动作电流值，故 0.5×I△n 档只用校准其动作电流值，不用校 准其分断时间，校准装置可任意设置分断时间，但漏电开关测试仪将不动作，不 显示分断时间，校准装置一直显示“测试中…”，并在上部显示测得的动作电流值，退出测量，按 键即可。警告：为了避免触电，在连接到 L 和 N 端子之前，请确保 LD-300 处于待机 状态。在 RCD 跳闸电流校准过程中，L 和 N 端子上存在致命的电压。
