以下是:湖南株洲低温闭口闪点测定仪放心选择的图文介绍
天正华意电气设备(株洲市分公司)技术力量雄厚，拥有工程技术人员、技师等多方面专业人才，具有设计、安装、调试、维修及技术咨询的能力，是一家专业的生产销售 微机继电保护测试仪实体企业。 创业之初，我们的决策层就本着“诚信为本”、“用户至上”为原则，公司每位员工努力贯彻“以质量求生存，以信誉求发展”的经营理念为己任。
湖南株洲变压器油色谱在线监测系统 历史数据出提供如图6所示图表功能外，用户也可通过日报表界面的导出功能键。实现数据的导出功能，将数据保存在用户指定的位置。日报表功能图示图6.13 日报表图6.14 谱图图6.15 故障诊断—立方体图示法图6.16 故障诊断—大卫三角形法图日报表数据导出6.4.2历史数据图示历史数据的查询需定义所查询数据的时间区间，如图：图6.18 历史数据查询时间定义图6.19 浓度报表图6.20 综合报表图6.21 常数坐标趋势图图6.22 对数坐标趋势图6.5 参数设置本系统参数设置功能仅限于供应商安装人员、用户专业维护人员使用。该功能操作将直接影响到系统、平稳运行。该功能操作采用权限设置，只有经权限许可的技术人员才可进入该功能系统，以确保系统正常使用。参数设置分采样参数、实时操作、计算参数、报警参数设置四种功能。以下按图示分别说明。图6.23是进入参数设置功能系统的权限界面，只有经授权许可的技术人员输入密码后方可登陆。图6.23 进入参数设置功能权限设置采样参数功能包含三部分信息设置：基本信息、采样设置、模式设置。基本信息包含该受检变压器现场主机本地IP地址、受检变压器的站点、变压器编号及现场主机的相关信息。IP地址是实现上下位机通讯的代码，必须与下位机IP一直。采样设置是系统采样的必要设定。
湖南株洲变压器油色谱在线监测系统系统运行可靠采用了基于权限的用户管理，使系统具有很强的鲁棒性，同时使系统用户管理更富有人性化。7、强大的平台支撑软件运行于目前流行的微软NET 平台，、稳定，具有较强的可扩展性。8、数据显示生动形象，报表实用、美观用户界面友好，操作方便。配置要求硬件运行环境?CPU：奔腾1000MHz以上?内存：512M以上（1G以上）?显示卡：标准VGA 256色显示模式以上（SVGA 16位色以上显示模式）?显示器：支持分辨率1024 X 768及其以上?网卡：支持TCP/IP协议的网络接口卡（网卡）软件运行环境IE 浏览器5.0及以上服务器端配置?Windows 2000/ XP/2003等操作系统平台?Microsoft SQL Server2000（SP4）企业版数据库?Internet信息服务(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1启动软件与登陆软件采用了基于权限的用户管理机制，只有经过授权的用户才能使用本系统。普通用户只能查看系统的参数设置、浏览监测数据以及使用其他基本功能，只有高级用户才具有修改系统的有关参数配置、进行用户管理等权限，这样在很大程度上确保了系统长期稳定、可靠地运行。如图6.1为本软件的登录页面。图6.1 系统登录页面图6.2系统主运行页面6.2 检测组份选择本系统软件为满足不同用户对检测指标的不同要求，专门设计了组份选择功能。组份选择功能在主界面上点击F3功能键即弹出如图6.3所示对话框。本软件提供了七种气体、总烃、微水、氧气的选择。当组分选择栏内的组分处于选中状态时，则在数据显示与处理时区显示该组分的数据，默认情况下，组份选择栏内氢气、一氧化碳、甲烷、乙炔均处于选中状态，其余处于未选中状态。图6.3组份选择功能页面

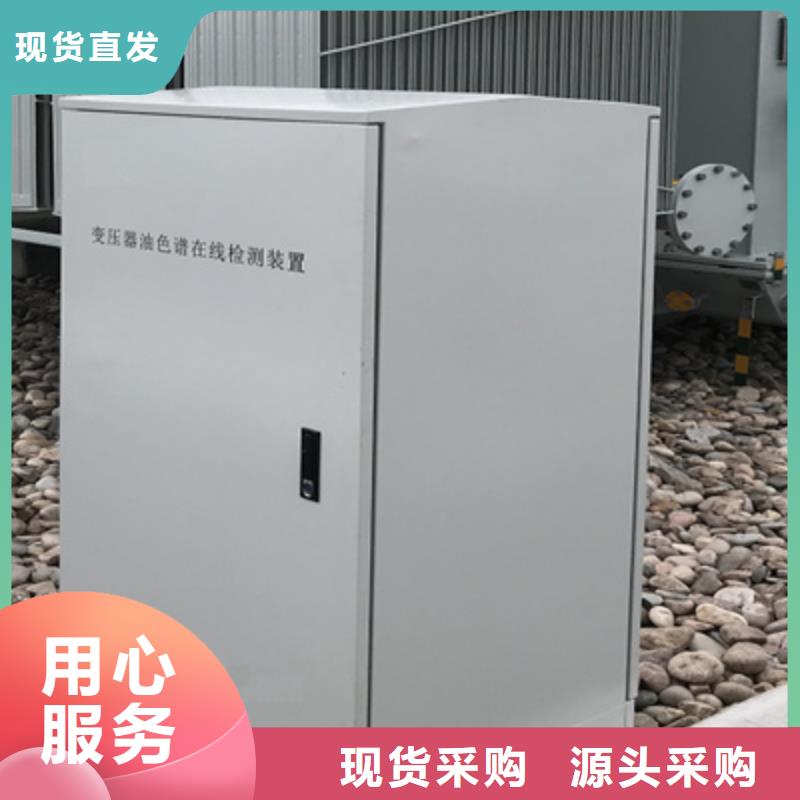

湖南株洲变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室，受检油样在真空环境及电磁激振作用下，实现油气分离。2、经冷阱除油后，分离出的故障特性气体导入气体定量室后，在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用，使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测，并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理，分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络，变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断，超过设定注意值时进行报警，实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样，并送入脱气室。
