以下是:吉林长春高压模拟断路器2025已更新(今日/模板)的图文介绍

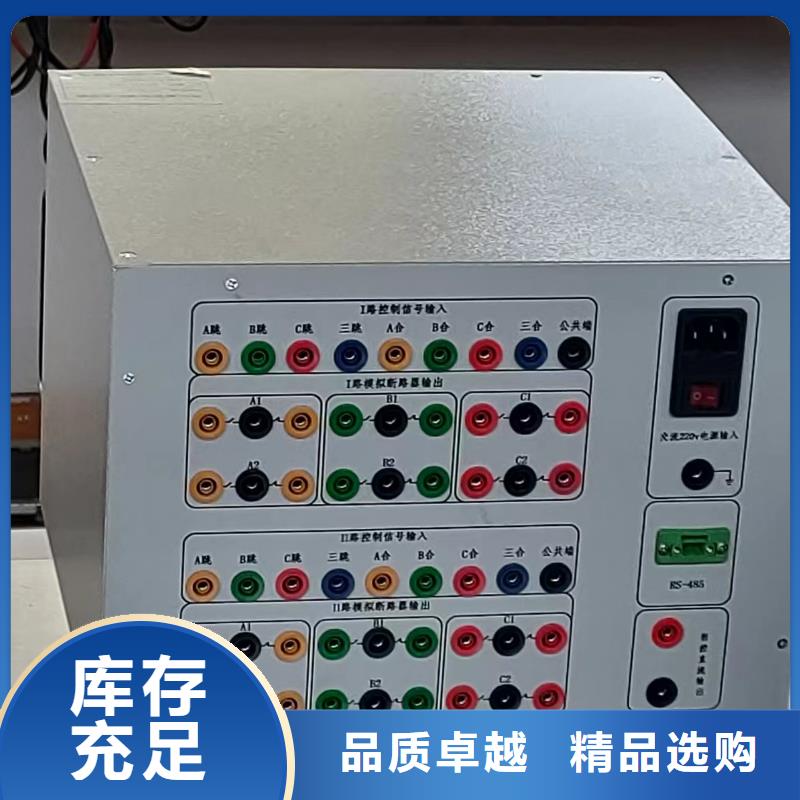

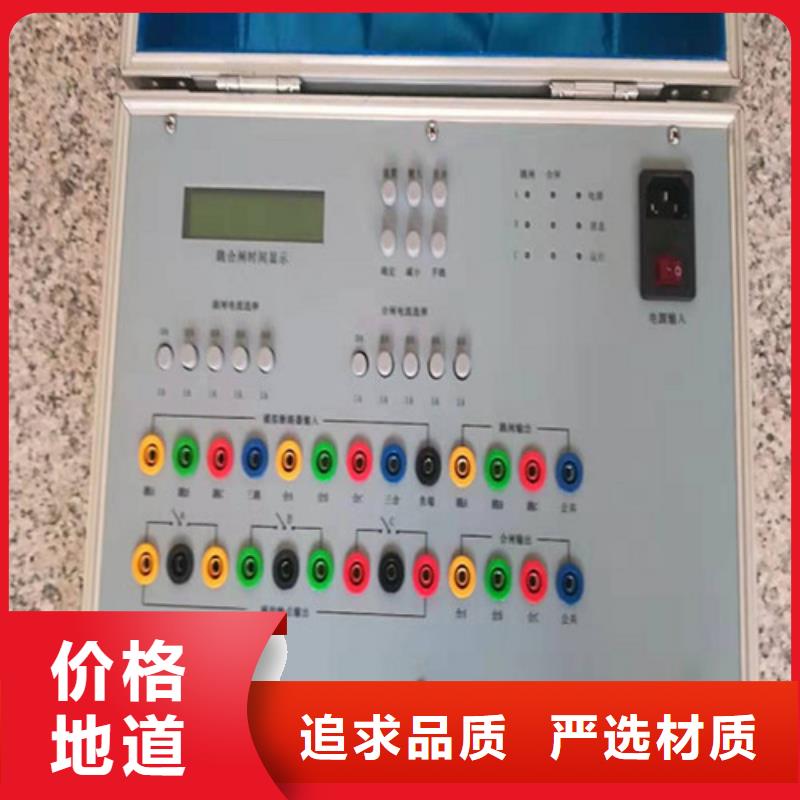

吉林长春模拟断路器操作面板1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座2． 合闸电流调整开关3． 手动合闸按钮4． 手合接点5． 手跳接点6． 合闸线圈端子7． 跳闸线圈I端子8． 断路器辅助接点输出I(对应于跳闸I) 9． 断路器辅助接点输出II(对应于跳闸II) 10．跳闸线圈II端子11．动作选择（三跳/单跳）12．断路器失灵按钮及指示灯13．手动跳闸按钮14．手动跳合闸指示灯 15. 跳闸电流调整开关16．跳闸时间调整开关17．电源开关 1．电源开关2、跳合闸线圈 3．手跳接点4．手合接点5、断路器辅助接点输出I(对应于跳闸I)6．断路器辅助接点输出II(对应于跳闸II) 7．合闸电流调整开关8．合闸时间调整开关9．跳闸时间调整开关10．跳闸电流调整开关11．动作选择（三跳/单跳）12．手动跳合闸指示灯13．手动跳闸按钮14．手动合闸按钮15．断路器失灵按钮及指示灯16．跳合闸位置指示灯17．接地端子18．电源输入插座19．直流电压输出端子20．直流电压输出控制开关四、使用说明1. 装置通电接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于跳闸状态，面板上的三相跳闸位置灯（绿灯）亮,并有告警音响。2．手动合闸及跳闸手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。按下“手动合闸”按钮，断路器模拟装置合闸，三相合闸位置灯（红灯）亮，“手动跳合指示”红灯亮， “手合接点”闭合并自保持，“手合接点”可以模拟控制开关“合闸后”状态，用于做不对应启动重合闸试验。按下“手动跳闸”按钮，断路器模拟装置跳闸，三相跳闸位置灯（绿灯）亮， “手动跳合指示”红灯灭，“手合接点”断开，“手跳接点”闭合；释放“手动跳闸”按钮时，“手跳接点”延时60ms断开。“手跳接点”可以模拟断路器控制开关的“手跳状态”，用于重合闸装置的手跳放电试验

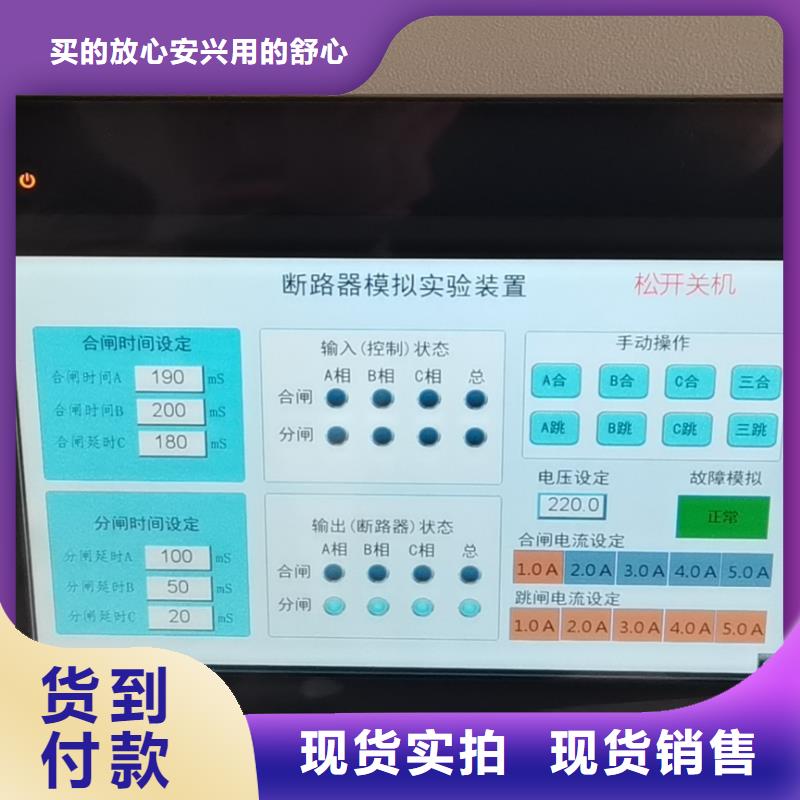

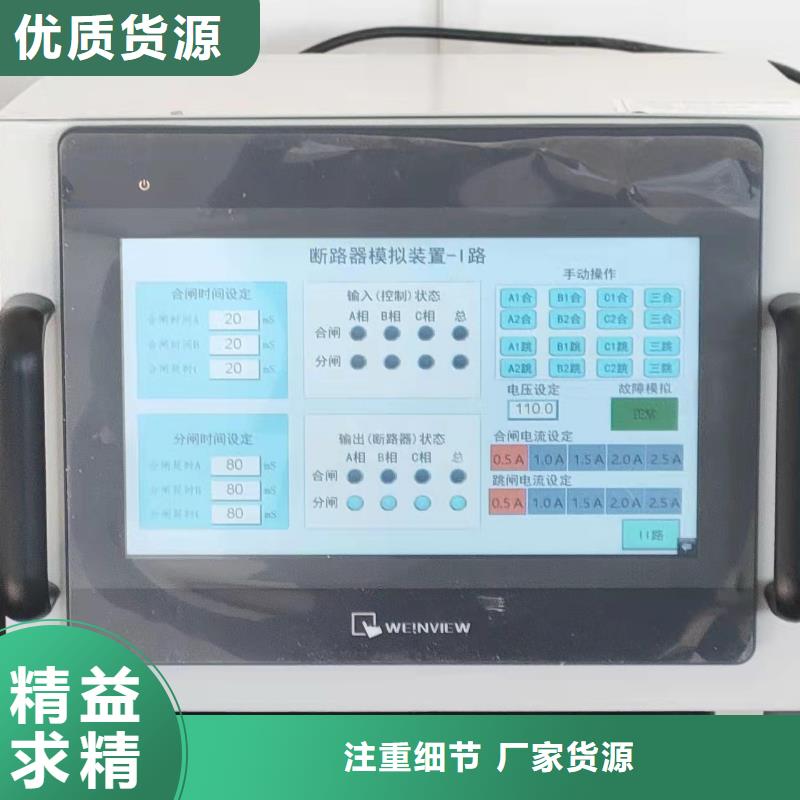

吉林长春模拟断路器电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8．跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。七．操作方法本装置和继电保护测试装置配合使用。a)具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。b)自动重合闸试验自动重合闸装置是将因故跳开的断路器按需要自动投入的一种自动装置。电力系统的运行经 验表明，架空线路故障大多数是瞬时性故障，少数为性故障。对于瞬时性故障 ，借助自动重合闸装置既能迅速恢复正常的供电。运行统计资料表明，输电线路向动重合闸装置的动作成功率（用重合闸成功的次数与总动作次数之比表示）约在60％～90％之间。可见采用自动重合闸装置的效益是很可观的。但反复的试验会使断路器的通断容量降低，影响了断路榕的工作靠性。高压断路端是电力系统二次设备中控制和保护的关键电器，受它控制和保护的电路，无论在空载、 负载或短路故障状态，都应可靠动作。为了尽量减少高压断路器的动作次数，一般情况用模拟断路器代替真实断路器做自动重合闸试验，以避免由于重复的整组试验造成高压断路器反复分合带乡长不良影响。
