以下是:新疆乌鲁木齐多功能核相仪厂家数十年行业经验的图文介绍

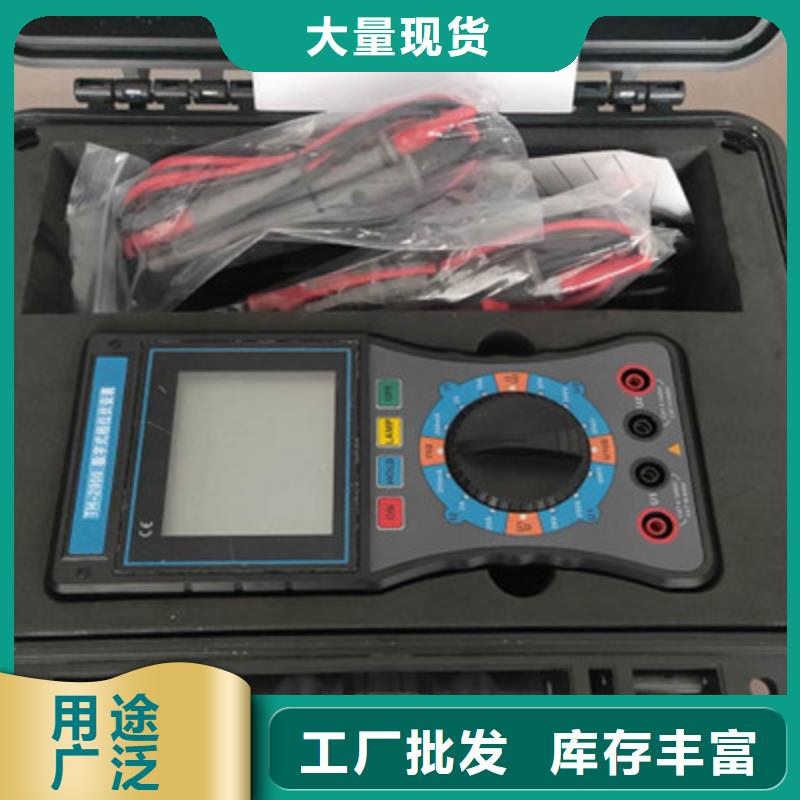

新疆乌鲁木齐相位伏安表可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。仪表超大LCD显示屏，字高达40mm，具有背光，显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃环境湿渡40％～60％＜80％信号波形正弦波正弦波β＝0.05信号频率50HZ±1HZ45HZ～65HZ仪表工作电压9V±0.1V9V±1V测相位电流幅值1A±0.1A10mA～20.0A测相位电压幅值100V±10V30V～600V外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功 能相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试电 源DC9V 碱性干电池（1.5V AA×6）功 耗开启背光灯约35mA,电池连续工作约40小时关闭背光灯,仪表耗电约5mA,电池连续工作约300小时显示模式LCD显示，蓝屏背光功能，适合昏暗场所LCD尺寸70mm×62mm LCD显示域64mm×54mm仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0～20V/200V/600V交流电流：0～200mA/2A/20A相位：0～360°测量相位时被测信号的幅值范围测U1-U2相位时：30V～600V测I1-I2相位时：10mA～20.00A测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A数据保持测试中按HOLD键保持数据，“DH”符号显示自动关机开机约15分钟后，仪表自动关机，以降低电池消耗电压检测当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 仪表质量主机约550g(带电池)，表钳约170g×2，
新疆乌鲁木齐相位伏安表测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）A相电流（用黄色来显示）B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。系统校准界面，图十五、系统校准，此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2％以内。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）
新疆乌鲁木齐相位伏安表测试线约250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃； 80％Rh以下存放温湿度-10℃～60℃； 70％Rh以下输入阻抗测试电压各档输入阻抗为：2MΩ测U1U2相位时电压输入阻抗为：40kΩ耐 压仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间、两电压输入端之间≥10MΩ结 构双重绝缘3．基准条件下基本误差及性能指标类 别量 程分辨率基本误差电 压20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V电 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作条件下相位误差不超过±3°。三. 结构四. 操作1．基本操作按ON键开机，LCD显示，仪表开机约15分钟后自动关机。按OFF键关机。按HOLD键可以保持显示数据或取消保持。开机后，按LAMP键能控制背光灯，适合于昏暗场所。2．测试注意测试前，必须先将功能旋转开关切换到对应的功能指示位置，然后将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试，用不到的测试线和电流钳不能连接。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。A.相位测试：注意本仪表的相位测试关系：U1U2、I1I2、U1I2、I1U2，每种关系测得的相位都为1路信号超前2路信号的相位。U1红色电压插孔和U2红色电压插孔与卡钳正面为同名端相位测试时电流从钳夹的正面输入。对于3相线相位关系可以两两对应测试。（1）U1U2的相位测试将旋转开关旋至U1U2位置，将红黑4条测试线连接到仪表的U1、U2电压输入插孔，再将测试线对应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2 滞后U1 的相位角。测试U1U2相位时，两路输入回路间完全隔离绝缘，避免了可能误接线造成被测线路短路而烧坏仪表。。
天正华意电气设备(乌鲁木齐市分公司)有一支技能有素、实践经验丰富的科技攻关团队，为能制造出性能优良、质量可靠的 微机继电保护测试仪产品奠定了坚实的基础。企业在充分利用自身技术研发能力的同时，还与国内多家重点大学联合研发创新技术，科技前沿产品。公司拥有产品技术、高端的生产及检测设备，为保证产品质量， 微机继电保护测试仪关键原材料均从国外进口，并且制造产品的所有原材料都处于计算机的连续监控之下。
