以下是:辽宁本溪温升大电流试验装置报价格的图文介绍
天正华意电气设备(本溪市分公司)
多年来坚持守约、保质、薄利、重义的经营理念，天正华意电气设备(本溪市分公司)与广大客商建立了牢固的合作关系，受到了广大客户的赞同。公司让利于 微机继电保护测试仪客户，装车免费，节假日照常发货，欢迎广大客户朋友光临惠顾!

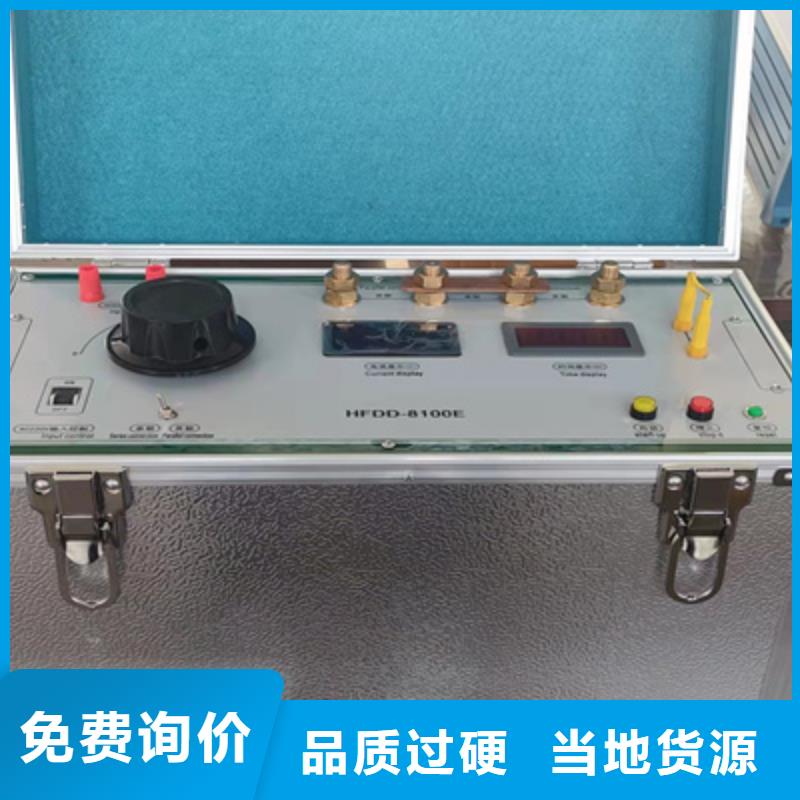

辽宁本溪大电流发生器2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：14KVA2. 3 输出电流： AC0～1500 无级可调、面板带数显电流表2. 4 输出电压： (＞2V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11保护设置：过流、过压三、工作原理1.原理框图2.工作原理仪器测量线路包括电流测量回路和自动控制回路。由16位单片机运用计算机数字化实时采集方法，通过测量电流信号幅值，根据电流比例关系，可推算出电流值，通过测量电流信号幅值与设定电流值进行比较实现自动计时和控制的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、 大电流输出端子：通过该端子进行电流输出。2、显示屏：电流值、输出时间在此显示。3、电源输入：市电AC220V接入端子。4、电源开关：采用双通道空气开关来控制设备电源。5、操作按键：实现人机对话
辽宁本溪大电流发生器.设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图7:图7 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。（3）手动升流试验零位检查—当选中“试验”后，按确定就进入提示试验状态。如果调压器不在零位，将提示“试验前请先回零”，退出试验并且切换到回零命令。试验过程—接地和回零确认后，可以进行试验。选中“试验”后按确定，接触器合闸，这时输出电流几乎为0,如图8:图8 手动升流试验界面按上↑，输出电流将不断上升，松开就停止升流，如果到上限就提示满量程；按下↓，输出电流将不断下降，松开就停止降流，如果到下限就提示已回零；按计时←，计时开始工作，到耐流时间计时结束完成试验；按取消→，取消试验过程；在升流过程中，如果输出电流有效值超过“电流上限”值将认为短路事故，接触器立刻分闸并显示试验结果，包括输出电流的有效值、耐流时间等，调压器开始回零，回零完成试验结束。如果在耐流过程中，如果输出电流有效值没有超过电流上限，计时结束后，结果显示区就显示平均输出电流、耐流时间等，调压器开始回零，回零完成后接触器分闸试验结束。

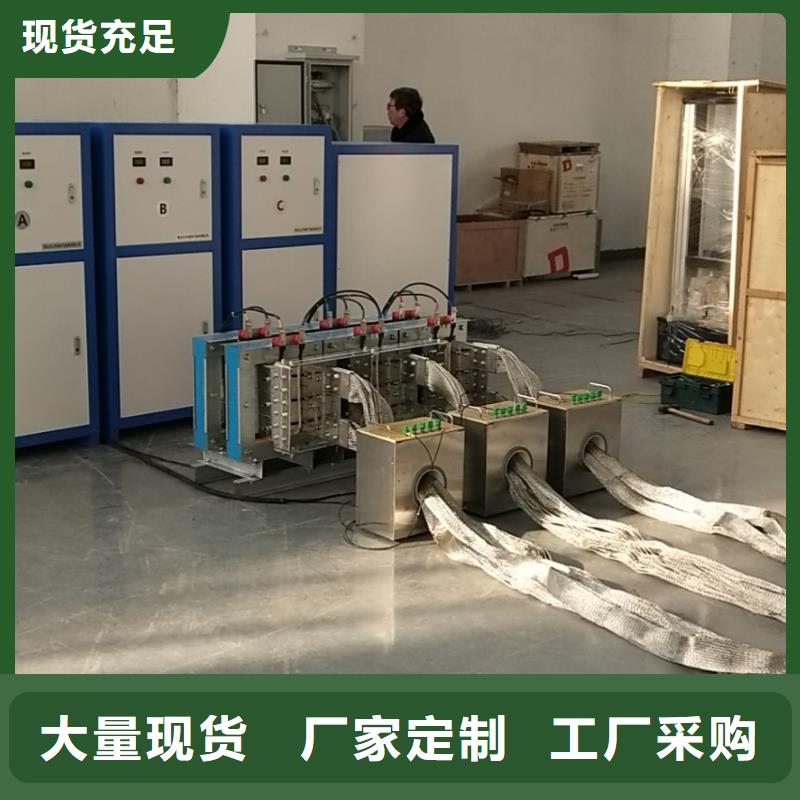

辽宁本溪大电流发生器功能特性：柜体结构：三台单相柱式调压器组成三相调压器放入调压器柜中。冷却方式：自然风冷（配有备用冷却风机）。额定容量长期工作时电刷触头处（触点）温升不得大于85K，主回路连接线及出线端子温升不得大于80K，控制器温升不得大于40K；当电刷触头不移动时其噪声不得大于45dB。调压器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；调压器在整个调压范围内，电刷与绕组的接触压力必须均匀，接触良好，没有断电现象；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接；调压器的铁心和外壳应在电气上相互连接并连接到接地端子上；接地点附近应有易见、清晰、不易脱落的接地标志符号。调压器的柜体要求：电气元件端子的连接导线应有清晰牢固的标识号，电器元件之间应有足够的空间以便于装配和维修；主电路和控制电路的导线应分束走线，且应美观、整齐；柜体应光洁、平整、无毛刺，漆层应均匀；调压器输出侧配有过电流保护及过流指示灯报警功能。配有输入端过压、调压器上、下限位保护装置。3.3多磁通干式变压器：(配微调系统）
