以下是:西藏昌都电源接地故障查找仪2025实时更新(今日/合理)的图文介绍
西藏昌都直流系统绝缘校验仪误动保护测试根据《直流电源系统绝缘监测装置技术条件》行业标准DL/T 1392-2014 5.3.1要求：直流系统绝缘监测装置应具有较高的绝缘故障监测灵敏度和绝缘阻值测量精度，应能连续长期运行，必须具有防止直流系统一点接地引起保护误动的功能。本测试单元可任意模拟直流系统一点接地状况或是多点接地状况，实时监控直流系统变化，通过内部数据库分析，达到分析直流系统绝缘监测装置是否合格的目的。5．2．9 专家诊断测试根据《直流电源系统绝缘监测装置技术条件》行业标准DL/T 1392-2014 5.3.5要求：平衡桥电阻的阻值应满足下列要求：a）当系统正极对地绝缘电阻下降到预警值100k?时，系统正负极对地电压比值范围应处在区域，即负正极对地电压比值（U-/U＋)小于1.222，且系统正负极对地绝缘电阻的差值应越大越好；b）当系统负极对地绝缘电阻为产品绝缘检测范围值999k?时，系统正负极对地电压比值范围应处于区域，即负正极对地电压比值（U-/U＋)小于1.222，且系统正负极对地绝缘电阻的差值应越大越好。本测试单元内部可自动调整正负极对地电阻，通过实时监控直流系统电压变化，结合数据库分析，达到分析直流系统绝缘监测装置是否合格的目的。本单元必须用短接线短接面板上1，2位置。

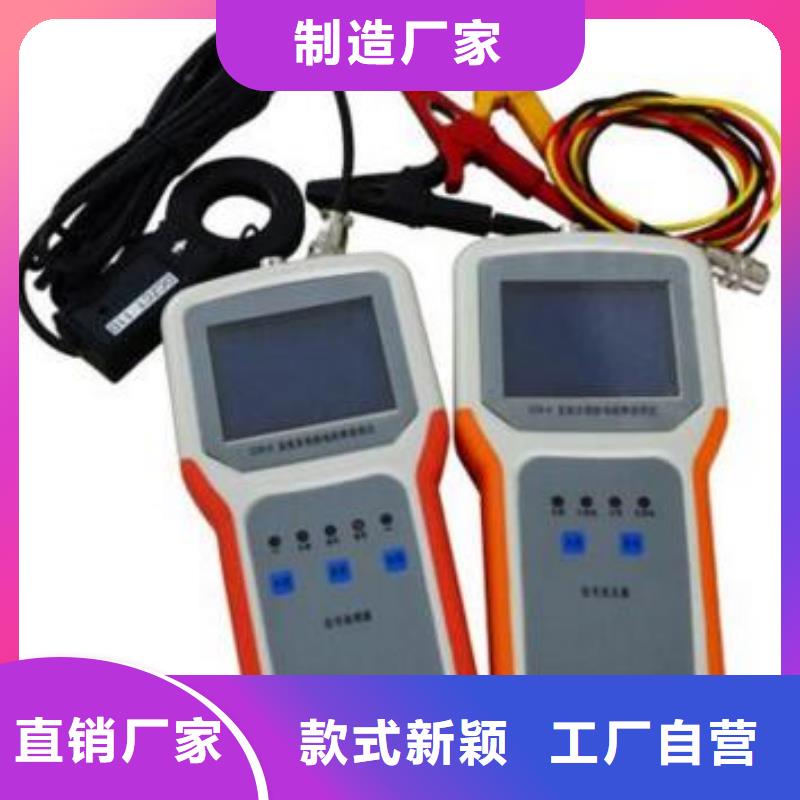

西藏昌都直流系统绝缘校验仪仪器各部件功能及菜单介绍4.1仪器图片分析仪定位仪分析仪I段输出线分析仪II段输出线定位仪电流钳（?50）定位仪电流钳（?1）(小钳子需订货时确定)图14.2功能介绍4.2.1分析仪(1)主界面开关置ON，接通工作电源，启动成功后进入如下主界面。图2①实时显示环境温度；②接地分析按钮，点击即进入接地故障分析界面；③参数设置按钮，单击即进入时间设置，和报警门限设置；④实时显示环境湿度；⑤实时显示日期和时间。(2)接地分析点击主界面“接地分析”按钮进入接地分析界面。每次进入该界面，设备会自动进行一次检测。在检测过程中，设备会提示“检测中，请稍后”。当检测完成后设备会显示“开始测试”按钮，点击此按钮，可以手动进行一次检测。图3当设备检测出接地电阻小于设置的报警门限值时，界面右下角会显示如图4所示的“支路测试”按钮，点击按钮会弹出如图5所示的弹窗，询问是否进入支路查找状态。点击“是”按钮进入则进入支路查找状态，可用定位仪开始查找接地情况。图4图5当设备检测出互窜时，界面右下角会显示如图6所示的“互窜测试”按钮，点击按钮会弹出如图7所示的弹窗，询问是否进入互窜查找状态。点击“是”按钮进入则进入互窜查找状态，可用定位仪开始查找互窜情况。图6图7图8支路检测中，点击“退出支路”即停止当前的支路检测。
西藏昌都直流系统绝缘校验仪 离线测试选择离线测试模式时，在模式选择界面下点击离线测试，即进入电压等级选择画面：校验仪将根据用户选择的被测设备电压等级来控制合适的直流输出电压，电压等级选择错误将可能造成被测设备的损坏，校验仪共提供了四个电压等级供用户选择。确定被测设备的电压等级之后，按确定键进入离线测试项目列表主菜单：在离线测试项目中，正极接地测试，负极接地测试，两极接地测试，系统抗分布电容测试，支路抗分布电容测试与在线测试时一样，相关设置操作流程可参考在线测试项目对应的功能项进行。下面对离线测试项目下的电压功能测试、交流接地测试、平衡电桥检测和电桥测试项进行说明。5．3．1 电压功能测试电压功能测试项可对被测设备的电压测量精度与电压越限功能进行校验。在离线测试项目功能选择菜单下选择电压功能测试后，即进入电压功能测试参数设置界面，如下图示：在该界面中，用户可选择1—5个电压测试点进行测试，被选中的测试点变绿灯做标记，每个测试点可通过点击该测试点后屏幕上出现的虚拟键盘进行设置。测试时间间隔为每个测试点的测试时间，也为每两个相邻测试点的时间间隔，测试时间间隔可在5—999S之间进行设置。
天正华意电气设备(昌都市分公司)始终紧盯 微机继电保护测试仪产品发展趋势，不断进行技术革新改造和新产品的研发，使公司在 微机继电保护测试仪领域积累了丰富的经验，研发制造能力始终处于行业水准之上。公司技术力量雄厚，建立了高素质、率、经验丰富的研发团队和管理人才，具有成熟的销售网络、完善的售后服务体系。公司秉承“服务尽善尽美，技术精益求精”的经营理念，得到了广大客户及同行业朋友的一致认可与好评。
西藏昌都直流系统绝缘校验仪装置具有系统抗分布电容测试功能，用户可对系统正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行随意组合与设置；10．装置具有支路抗分布电容测试功能，用户可对支路正极接地阻抗，负极接地阻抗，正极对地分布电容，负极对地分布电容进行随意组合与设置；11．装置具有信号分析功能，对于需要通过发信号进行接地检测的设备，可通过该项功能对被测装置的信号幅度，频率，功率等参数进行分析。12．装置具有电桥检测功能，通过该功能，用户可根据被测装置的负对地电压与正对地电压的比值来判断电桥是否。3．2装置特点1．高可靠性的设计硬件可靠性：装置采用进口32位微控制器做主系统，硬件设计严格按照电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。软件可靠性：软件中引入了多种保护模式与提示模式，在测试项目中加入测试时间功能，测试达到设定时间之后自动解除测试状态，使被测系统恢复正常2．精密选材装置电压采样采用高精度的进口模数转换芯片，确保高精度采样要求；装置接地电阻阵列均采用高精度大功率电阻，确保高控制精度要求。3．人性化的人机交互界面装置采用7寸真彩液晶屏与高分辨率触摸屏做为人机交互界面的核心，使用舒适，操作方便捷；装置在设置界面中引入了多种复选框的输入形式，用户只需轻轻一点即可完成多种复杂组合功能项的设置；人性化的人机界面还包括友好的用户提示，在进行部分功能项测试时，液晶界面上会出现详细的提示说明，指引顺利完成测试过程。
