想要知道SOE测试仪手持式配电终端测试仪定制不额外收费产品如何？看视频就知道！看视频，选产品更明智！
以下是:安徽合肥SOE测试仪手持式配电终端测试仪定制不额外收费的图文介绍
安徽合肥SOE测试仪技术条件1、安徽合肥基本参数开关量输出通道：128个无极性模拟接点， 固定触发模式：顺序触发，逆序触发、安徽合肥分组同步，重复脉冲自定义触发模式。联机通讯: 仪器可通过通讯接口连接至上位计算机进行操作触发间隔：0.1ms-999.9ms（以 0.1ms 为单位可调）遥信宽度: 1ms-999.9ms 遥信间隔时间:1ms-9999ms遥信重复次数:1- 99时基精度：±2us(1ms 相邻通道间隔测试) 稳 定 度：优于 20ppm工作温范围：-10-55℃★特殊功能:(1)开关量保护回路延迟时间测试(2)模拟量保护回路延迟时间测试(3)DCS工作站画面刷新时间测试模拟量输入（AI 0-5V ）（输入4-20mA信号时需外接250欧姆标准电阻）模拟量输出 (AO 4-20mA)开关量输出 (DO 无极性接点，负载能力：DC300V/100mA)开关量输入 (DI 干接点型)★供电电源:(1)内置电源： 14.8V3AH锂离子电池(2)外接电源： AC220V50Hz功率消耗： ＜10W(3)内置电源或外接电源均可单独使用；★抵抗磁场和电场干扰能力:(1)抗磁场干扰：阻尼振荡磁场:100A/m，振荡频:100KHz和 1MHz。 工频磁场:1000A/m(2)抗电场干扰：电快速瞬变脉冲群电压：200V~4800V；50ohm负载：100V~2400V；阻尼振荡波：开路输出电压250V-6,000V(3)抗浪涌（冲击）：开路电压:160V-5000V 。短路电流:2500A。外形尺寸：黑色工程塑料三防仪表箱（385X315X130mm） 整机重量：4.0kg2、安徽合肥开关量输出通道特性：项目规范值测试条件开路耐压0-300VIs＝0.5uA导通压降小于 2.6VIf＝100mA电流容量150mAVs＝2.4V隔离特性1500VDO 通道间注：测试装置断电时所有接点为开路状态
安徽合肥SOE测试仪测试操作步骤1、安徽合肥测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、安徽合肥接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、安徽合肥脉宽、安徽合肥间隔、安徽合肥次数等参数。每个测试界面中均有简要的说明。3、安徽合肥先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、安徽合肥确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、安徽合肥从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。
天正华意电气设备(合肥市分公司)现有初中高级专业技术人员123人，经济实力雄厚，技术力量强大，主要生产 微机继电保护测试仪， 微机继电保护测试仪产品畅销全国二十多个省、市、自治区，并出口东南亚。企业已通过ISO9001质量管理体系认证。本厂以诚信为本，以良好的 微机继电保护测试仪产品质量和完善的售后服务，赢得了广大用户的赞誉。
安徽合肥SOE测试仪同步时间准确度内部使用PPM、安徽合肥本地PPS作为时间同步基准脉冲前沿与输入信号源同步，时间误差≤10ns开关量定时输出时间误差≤0.1ms8.6 遥信盒接线开出量接线：当遥信盒做为开出量（输出至遥信），遥信盒支持4×8路开关量输出，共分为四组。端子定义为“”公共端，接至直流电源母线，电压范围24V ~ 250V DC。“YX0～YX31”4 ＊ 8路 开关量输出端子,“YX0～YX3”4路复合开关量输出端子，可任意设置启动间隔和延时, “VEE”未定义。在使用中，当通过上位机软件控制YXn选通时，输出端子“”和YXn之间将构成一组闭合空开节点组。遥信盒内部不提供开关量输出的直流辅助电源，仅作空节点输出，如果需要带源输出，使用时请自行外接直流辅助电源，外接辅助电源支持范围DC24V～250V。开入量接线：当遥信盒做为开入量（接遥控返回）使用时，遥信盒支持2×8路开关量输入，共分为两组。“YK”公共端，“YK0～YK”8路开关量输入端子，支持输入电压：空节点，或DC24V～250V，“YK8～YK15”8路开关量输入端子，支持输入电压：DC5V。九、安徽合肥本地注意事项?仪器在使用时必须有良好的接地。?检定温度23±1℃。?为确保仪器指标精度，使用前请预热30分钟。?注意不同被测对象选用适当量限。?仪器端子输出为标准源，其端子上不可接入任何其它电源。?标准功率输出时，必须先选择好输出电压和相位，功率输出 不能超过理论计算值的120％。?在本设备与其它设备连接通迅前应断开所有设备电源，然后再连接。带电连接会对设备造成损坏。?直流输出5A 25A时请将电流升至100％预热五至十分钟

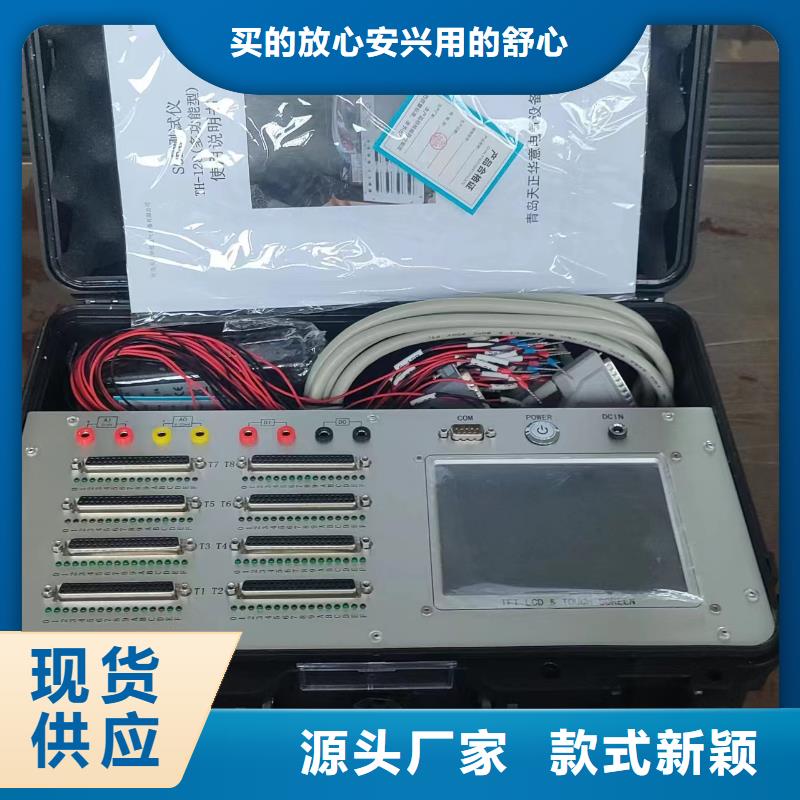

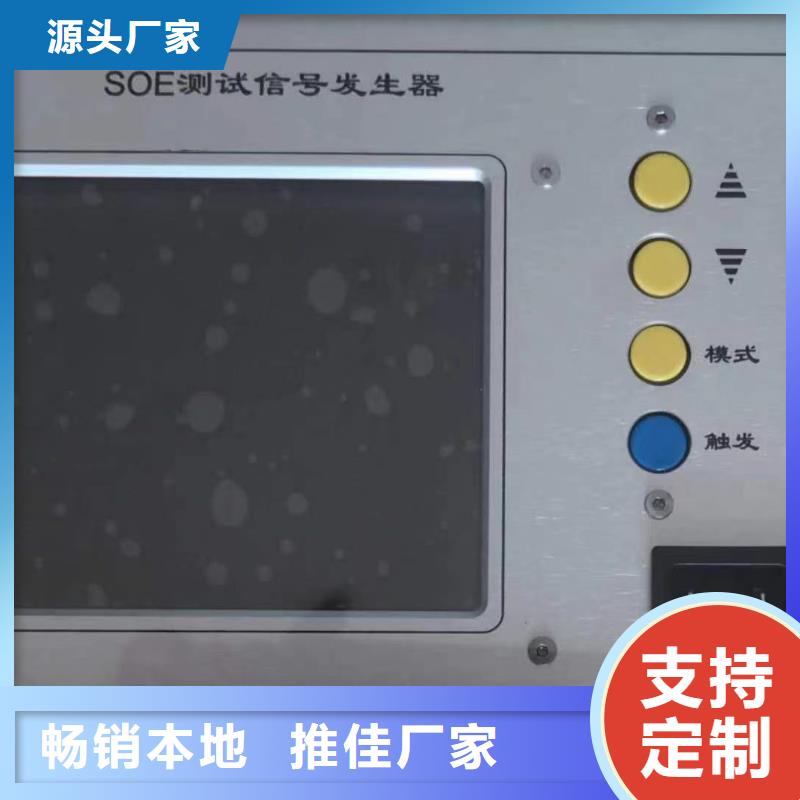

安徽合肥SOE测试仪手持式多功能型SOE测试仪，是我公司 研制的系列SOE测试设备之一。具有16个高性能电子接点型开关量输出通道和多个辅助测量IO通道。具有多种模式的SOE测试功能（顺序触发、安徽合肥同城逆序触发、安徽合肥同城重复脉冲）SOE测试仪内置锂离子电池，无需AC 电源即可连续工作8小时以上。彩色液晶显示器和智能按键构成友好的人机界面，设置操作一目了然。超便携的手持式设计使得非常适合于工业现场测试，也可用于科研单位的试验室、安徽合肥同城计量室等。SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。内部采用高精度石英晶体震荡源和专用微处理器,输出时基，输出序列信号的间隔时间可在0.1ms-999.9ms任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，一目了然。无需专门培训，即看即用，测试工作一键完成。
