想要一睹雷电冲击电压发生器成套试验设备装置2025已更新(资讯/)产品的风采吗？别犹豫，我们的视频将带您领略产品的每一个精彩瞬间，从细节中感受品质，从画面中捕捉魅力。
以下是:广西来宾雷电冲击电压发生器成套试验设备装置2025已更新(资讯/)的图文介绍

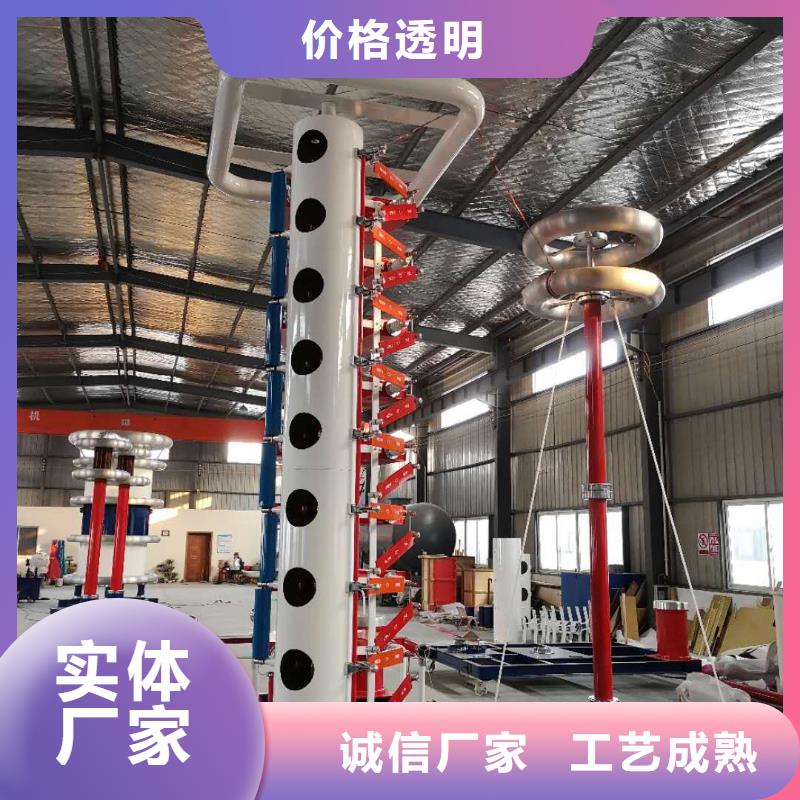

广西来宾雷电冲击发生器冲击电流避雷器残压试验装置技术方案青岛天正华意电气设备有限公司雷电冲击测试系统/避雷器残压测试系统本系统满足功能有：满足10kV,35kV电压等级开关，变压器，互感器等试品雷电冲击全波耐压试验；雷电全波1.2us/50us ±400kV 截波±300kV 满足10kV,35kV电压等级氧体锌避雷器8/20us冲击电流试验试验电流10kA一、遵循标准GB/T 311.1高压输变电设备的绝缘与配合GB/T 16927.1高电压试验技术部分一般试验要求GB/T 16927.2高电压试验技术第二部分测量系统GB/T 16896.1高电压冲击试验用数字记录仪GB/T11032-2010 交流无间隙金属氧化物避雷器二、详细配置及技术参数序号额定参数值1、标称电压：400kV2、额定级电压：100kV3、标称能量：20kJ4、冲击总电容：0.25微法(脉冲电容器2微法/75千伏，共8台).5、总级数：4级6、标准波形参数：(1) 标准雷电冲击电压全波，1.2/50s电压利用系数＞85％（空载400PF时大于90％）；冲击电压波形参数及其偏差均符合有关GB311及GB16927标准的要求。7、输出电压大于10％标称电压8、使用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，每60秒充放电一次可连续运行。
天正华意电气设备(来宾市分公司)是集科研、生产、销售、施工、服务于一体的现代化经济实体企业，公司地处平度市平安路2号，地理位置十分优越，交通便利。公司技术力量雄厚，拥有国内先进的生产设备，独特的生产工艺和质量检测手段，并且还注入了大批高技术人才和管理人员，从而决定了产品的优越品质，使之企业不断壮大，蓬勃发展。做到科学设计，合理施工，几年来，公司凭借着产品优良的品质、合理的价格、完善的服务，诚信的行为，使得客户得到质的产品。公司秉承，理性，持续发展的战略思想，坚持开拓创新，精密制造，诚信务实，回报社会的企业精神，愿以国内各界新老客户精诚合作，共创事业未来！
广西来宾雷电冲击发生器 2.3注意事项2 其他注意事项?接地必须可靠，接地电阻小于0.5欧姆 分压器的黑色鳄鱼夹不能碰到高压线，否则会造成器件损坏。?禁止用铁片卡住门限位，进行试验。?试验中，禁止打开试品门。?更换试品时必须先用接地棒对电容接地。?升压时若电压无法增加，必须停机检查。?实验设备运行时，需要有专人看护。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?当试品出现燃烧情况，请立即关断负载电源，防止电源长时间短路。?仪器出现故障时必须由专业人员进行检查维修，非青岛天正华意电气工作人员不得擅自打开仪器。3操作说明3.1准备工作3.1.1首先打开配电柜电源开关。然后启动设备后端电源开关，旋开急停按钮。把试品放在试品箱内固定好，上端连接高压端、下端连接低压端。（如果需要测残压：高压端端连接分压器的红色鳄鱼夹，低压端连接黑色鳄鱼夹，尽量贴近接地端）。3.1.2打开示波器，并进行设置。3.2触摸屏软件操作3.2.1系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括二部分，状态信息显示区（1）和控制区（2）3.2.2【状态信息显示区】显示当前系统的状态信息，故障信息，以及各部分的运行状态。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。?接地状态：当开始试验时接地状态为红色，停止试验时为绿色。多次试验时系统完成一次测试后才会进行接地。
广西来宾雷电冲击发生器 设备技术参数及附件功能，布置系统图、设备设计图 总则本参数适用于本次询价的设备，它提出了设备的功能设计结构性能、安装和试验等方面的技术说明本套设备满足现行国际标准标准及有关行业标准。引用执行的标准GB311.1-2007 高压输变电设备的绝缘配合GB/T16927.1-2007 高电压试验技术 一般试验要求GB/T16927.2-2007 高电压试验技术 测量系统GB/T16896.1-2007 高电压冲击试验用数字记录仪GB/T16896.1-2005 高电压冲击测量仪器和软件ZB F24 001-90 冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表JB/T9641－1999 《试验变压器》GB1094-2003 《电力变压器》GB/T509-1997 《电力变压器试验导则》DL/T596/1996 《电力设备性试验规程》GB7449-2007 《电力变压器和电抗器的雷电冲击和操作冲击的试验导则》JB/T501 《电力变压器试验导则》JB/T501-1991 《变压器试验技术》IEC60-1、IEC60-2 《高电压试验技术》GB50150-91 《电气装置安装工程电气设备交接试验标准》DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》DL/T 846.1-2003 高电压测试设备通用技术条件部分：高电压分压器测量系统DL/T 846.2-2004 高电压测试设备通用技术条件第二部 冲击电压测量系统DL/T 848.5-2004 高压试验装置通用技术条件 第 5 部分：冲击电压发生器采用 PLC-计算机控制与测量(光纤传输光电隔离测控技术)全自动试验系统能满足用户对冲击、工频及局部放电、直流等高压试验控制和测量的所有要求。 使用条件本雷电冲击电压发生器试 验系统装 置主要适 用于 35kV 和 40.5kV 及以下的高中压配电系统电气产品电力设备 的雷电冲击电 压各种标准波 形的试验及研 究。也用于其 它电力产品 (含电力变 压器的雷电冲 击试验)的雷电冲 击试验研究。3.1 海拔高度不超过 2000m3.2 环境温度：-15~＋50℃3.3 空气相对湿度：≤90％3.4 安装使用地点：户内使用，可移动23.5 必须设有一个可靠接地点
